3 HARDWARE
Tabelle 3–3: KOMMUNIKATIONSOPTIONEN (Tabelle 2 von 2)
MODUL SPEZIFIKATIONEN
7N Kanal 1: RS422, Kanal 2: 1300 nm, Singlemode, ELED
7P Kanal 1: RS422, Kanal 2: 1300 nm, Singlemode, Laser
7Q Kanal 1: G.703, Kanal 2: 1300 nm, Singlemode, Laser
7R G.703, 1 Kanal
7S G.703, 2 Kanäle
7T RS422, 1 Kanal
7V RS422, 2 Kanäle, 2 Uhreneingänge (nur N60)
7W RS422, 2 Kanäle

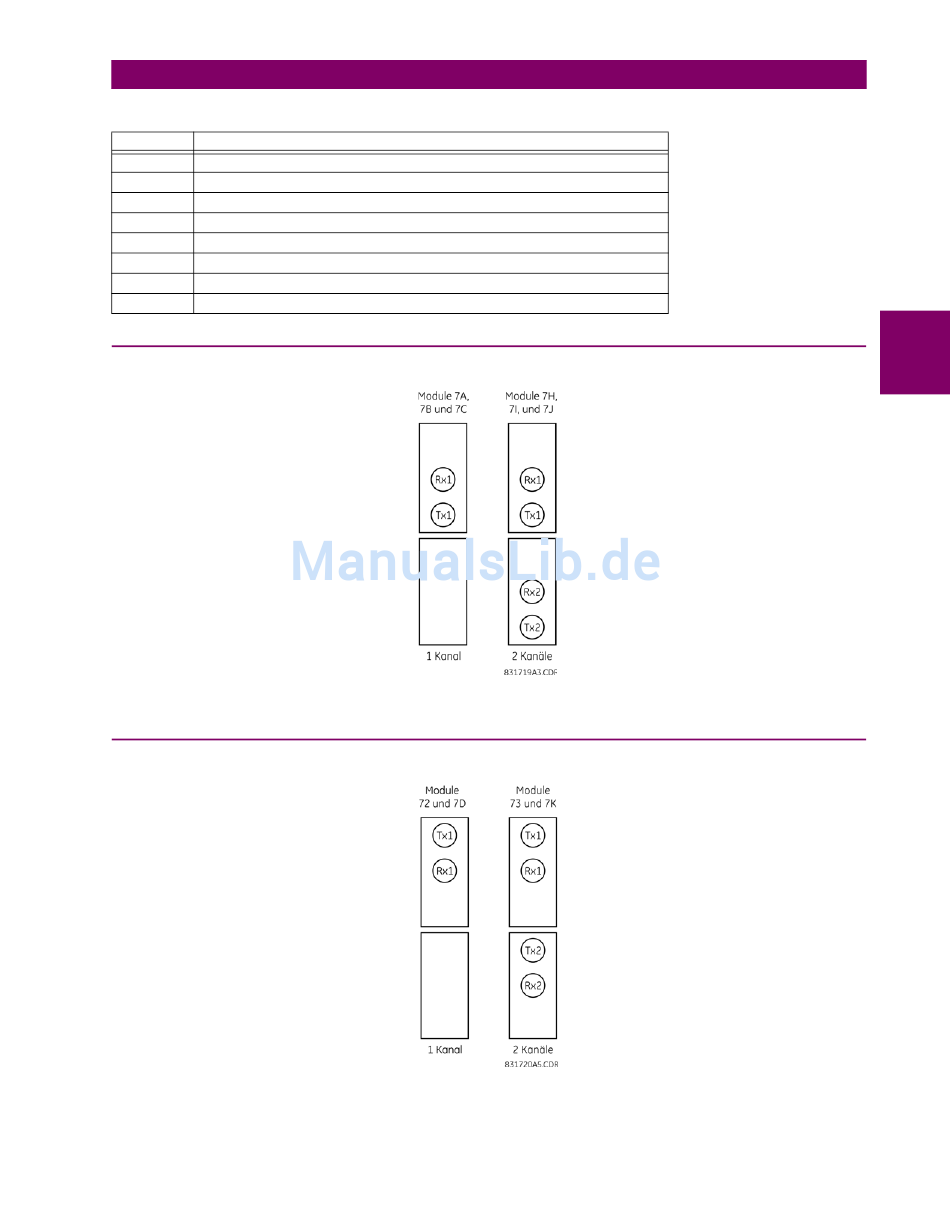

Die nachfolgende Abbildung zeigt die Konfiguration für die reinen Lichtwellenleitermodule 7A, 7B, 7C, 7H, 7I und 7J.
Abbildung 3–30: LED- UND ELED-LICHTWELLENLEITERMODULE
Die nachfolgende Abbildung zeigt die Konfiguration für die Lichtwellenleiter-Laser-Module 72, 73, 7D und 7K.
GE Multilin
3.3 DIREKTEINGANGS- UND -AUSGANGS-KOMMUNIKATION
Abbildung 3–31: LASER-LICHTWELLENLEITER-MODULE
G30 Generatorschutz

3.3.2 LICHTLEITER: LED- UND ELED-SENDER

3

3.3.3 LASER

3-31
