8.1 EINSTELLUNGSBEISPIEL 8 ANWENDUNG VON EINSTELLUNGEN
Der GSU ist um –30° verzögert (von der Leitungsseite zur Generatorseite). Beachten Sie die Stromwandlerpolaritäten
im Verdrahtungsplan. Sie sind für eine korrekte Messung der Vorwärtsleistung erforderlich. Erregungsverlust und Rückleis-
tung werden Quelle 2 zugewiesen.
Die Einstellung der Transformator-Phasenverschiebung müssen aufgrund der Polaritäten und der Verbindungen des
Stromwandlers die gemessenen Geräteströme ausgleichen, sowohl für die tatsächliche Phasenverschiebung des Transfor-
mators als auch für jede Phase.
Die durch das Differential erkannte Differenz ist die Transformator-Phasenverschiebung plus der Stromwandler-Phasen-
verschiebung, hier –30° + (–180°) = –210°. Die Transformatorkonfiguration lautet daher:
c) IN-ZONE-TRANSFORMATOR MIT SPANNUNGSWANDLER AUF DER NIEDRIGSPANNUNGSSEITE (LV-SEITE)
Betrachten Sie das unten gezeigte Generatorschutzsystem mit einem In-Zone-Transformator mit Spannungswandler auf
der Niedrigspannungsseite (LV-Seite):
8

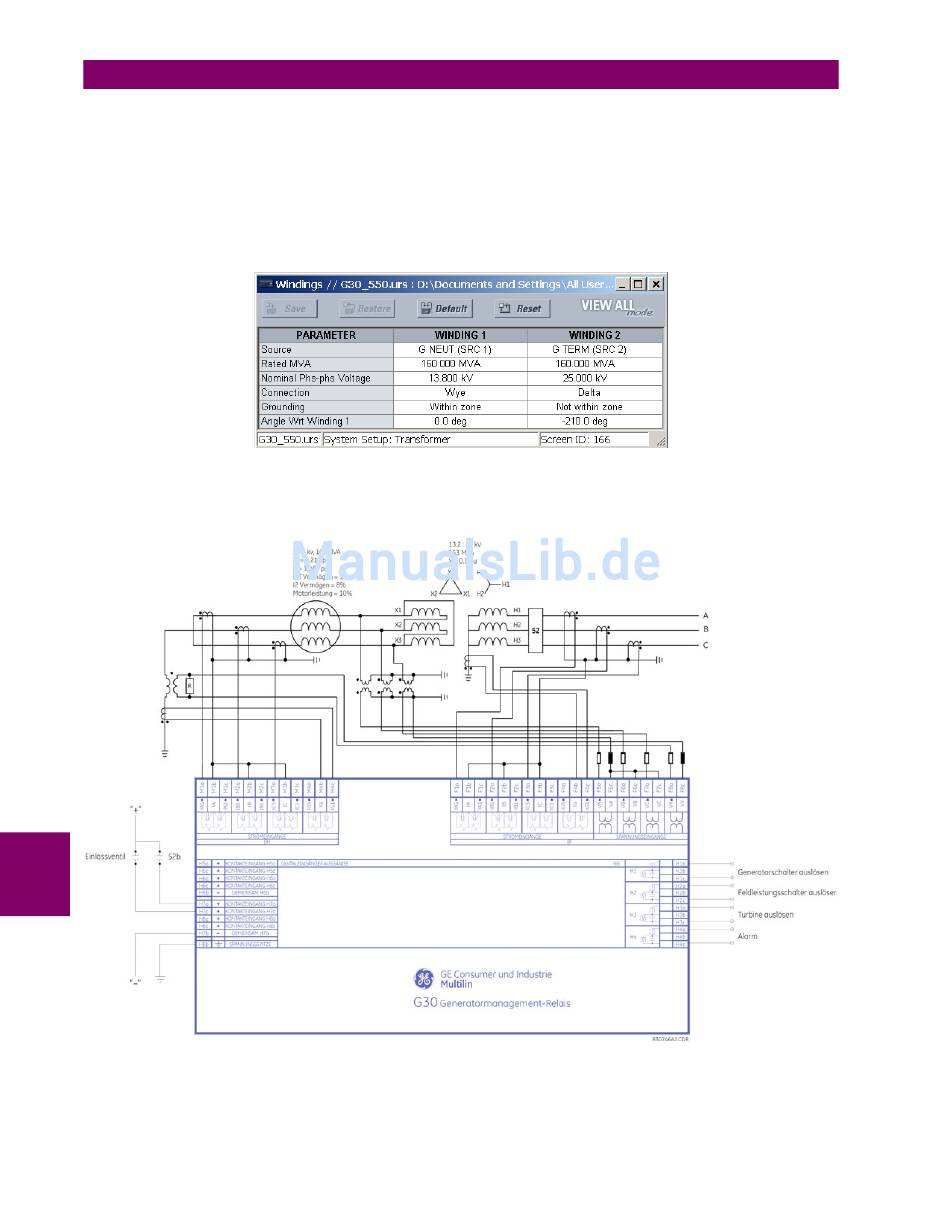

Abbildung 8–2: TYPISCHE VERDRAHTUNG, SPANNUNGSWANDLER AUF DER LV-SEITE DES TRANSFORMATORS
