5 EINSTELLUNGEN
Die nachfolgende Tabelle führt die für dieses Gerät verfügbaren Operanden nach Operandenart geordnet in alphabetischer
Reihenfolge auf.

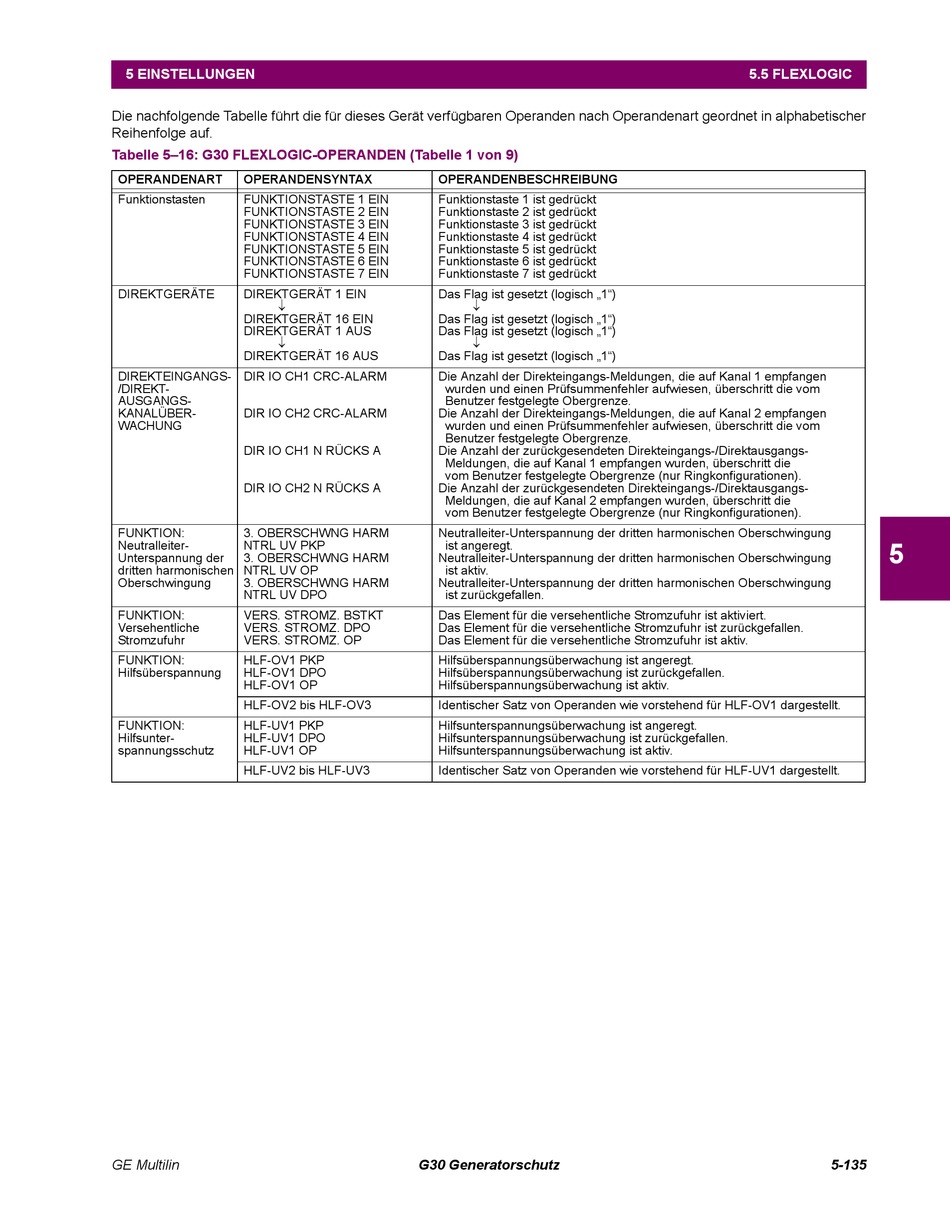

Tabelle 5–16: G30 FLEXLOGIC-OPERANDEN (Tabelle 1 von 9)
OPERANDENART
OPERANDENSYNTAX
Funktionstasten
FUNKTIONSTASTE 1 EIN
FUNKTIONSTASTE 2 EIN
FUNKTIONSTASTE 3 EIN
FUNKTIONSTASTE 4 EIN
FUNKTIONSTASTE 5 EIN
FUNKTIONSTASTE 6 EIN
FUNKTIONSTASTE 7 EIN
DIREKTGERÄTE
DIREKTGERÄT 1 EIN
DIREKTGERÄT 16 EIN
DIREKTGERÄT 1 AUS
DIREKTGERÄT 16 AUS
DIREKTEINGANGS-
DIR IO CH1 CRC-ALARM
/DIREKT-
AUSGANGS-
KANALÜBER-
DIR IO CH2 CRC-ALARM
WACHUNG
DIR IO CH1 N RÜCKS A
DIR IO CH2 N RÜCKS A
FUNKTION:
3. OBERSCHWNG HARM
Neutralleiter-
NTRL UV PKP
Unterspannung der
3. OBERSCHWNG HARM
dritten harmonischen
NTRL UV OP
Oberschwingung
3. OBERSCHWNG HARM
NTRL UV DPO
FUNKTION:
VERS. STROMZ. BSTKT
Versehentliche
VERS. STROMZ. DPO
Stromzufuhr
VERS. STROMZ. OP
FUNKTION:
HLF-OV1 PKP
Hilfsüberspannung
HLF-OV1 DPO
HLF-OV1 OP
HLF-OV2 bis HLF-OV3
FUNKTION:
HLF-UV1 PKP
Hilfsunter-
HLF-UV1 DPO
spannungsschutz
HLF-UV1 OP
HLF-UV2 bis HLF-UV3
GE Multilin
OPERANDENBESCHREIBUNG
Funktionstaste 1 ist gedrückt
Funktionstaste 2 ist gedrückt
Funktionstaste 3 ist gedrückt
Funktionstaste 4 ist gedrückt
Funktionstaste 5 ist gedrückt
Funktionstaste 6 ist gedrückt
Funktionstaste 7 ist gedrückt
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Die Anzahl der Direkteingangs-Meldungen, die auf Kanal 1 empfangen
wurden und einen Prüfsummenfehler aufwiesen, überschritt die vom
Benutzer festgelegte Obergrenze.
Die Anzahl der Direkteingangs-Meldungen, die auf Kanal 2 empfangen
wurden und einen Prüfsummenfehler aufwiesen, überschritt die vom
Benutzer festgelegte Obergrenze.
Die Anzahl der zurückgesendeten Direkteingangs-/Direktausgangs-
Meldungen, die auf Kanal 1 empfangen wurden, überschritt die
vom Benutzer festgelegte Obergrenze (nur Ringkonfigurationen).
Die Anzahl der zurückgesendeten Direkteingangs-/Direktausgangs-
Meldungen, die auf Kanal 2 empfangen wurden, überschritt die
vom Benutzer festgelegte Obergrenze (nur Ringkonfigurationen).
Neutralleiter-Unterspannung der dritten harmonischen Oberschwingung
ist angeregt.
Neutralleiter-Unterspannung der dritten harmonischen Oberschwingung
ist aktiv.
Neutralleiter-Unterspannung der dritten harmonischen Oberschwingung
ist zurückgefallen.
Das Element für die versehentliche Stromzufuhr ist aktiviert.
Das Element für die versehentliche Stromzufuhr ist zurückgefallen.
Das Element für die versehentliche Stromzufuhr ist aktiv.
Hilfsüberspannungsüberwachung ist angeregt.
Hilfsüberspannungsüberwachung ist zurückgefallen.
Hilfsüberspannungsüberwachung ist aktiv.
Identischer Satz von Operanden wie vorstehend für HLF-OV1 dargestellt.
Hilfsunterspannungsüberwachung ist angeregt.
Hilfsunterspannungsüberwachung ist zurückgefallen.
Hilfsunterspannungsüberwachung ist aktiv.
Identischer Satz von Operanden wie vorstehend für HLF-UV1 dargestellt.
G30 Generatorschutz
5.5 FLEXLOGIC
5
5-135
