5 EINSTELLUNGEN
d) ERDSCHLUSS-DIFFERENTIAL (ANSI 87N, IEC PNDF)
PFAD: EINSTELLUNGEN
PARAMETERSÄTZE
ERDSCHLUSS-DIFFERENZIAL 1(4)
ERDSCHLUSS-
DIFFERENZIAL 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Ein Erdschlussdifferenzial- (RFT-)Schutz stellt eine Erkennung von empfindlichen Erdstromfehlern bei Fehlerströmen mit nie-
driger Stromstärke bereit. In erster Linie für Fehler, die sich in Nähe des Neutralpunktes einer in Stern geschalteten Wicklung
befinden. Ein interner Erdstromfehler an einer Ypsilon-Wicklung mit Erdungsimpedanz generiert einen Fehlerstrom in Abhän-
gigkeit des Wertes der Erdungsimpedanz und der Fehlerposition an der Wicklung in Bezug auf den Neutralpunkt. Der resultie-
rende Primärstrom kann bei Fehlern in den unteren 30 % der Wicklung vernachlässigt werden, da es sich bei der fehlerhaften
Spannung nicht um die Systemspannung handelt, sondern vielmehr über das Ergebnis des Transformatorverhältnisses zwis-
chen den primären Wicklungen und dem Prozentsatz der gekürzten Windungen an der sekundären Wicklung. Daher befinden
sich die resultierenden Differenzströme möglicherweise unterhalb des Flankengrenzwertes der Haupt-Differenzfunktion und
der Fehler bleibt möglicherweise unentdeckt. Die Anwendung des Erdschlussdifferenzial-Schutzes erweitert die Abdeckung in
Richtung Neutralpunkt (siehe das Diagramm RGF- und Prozent-Differentialschutzzonen).
GE Multilin

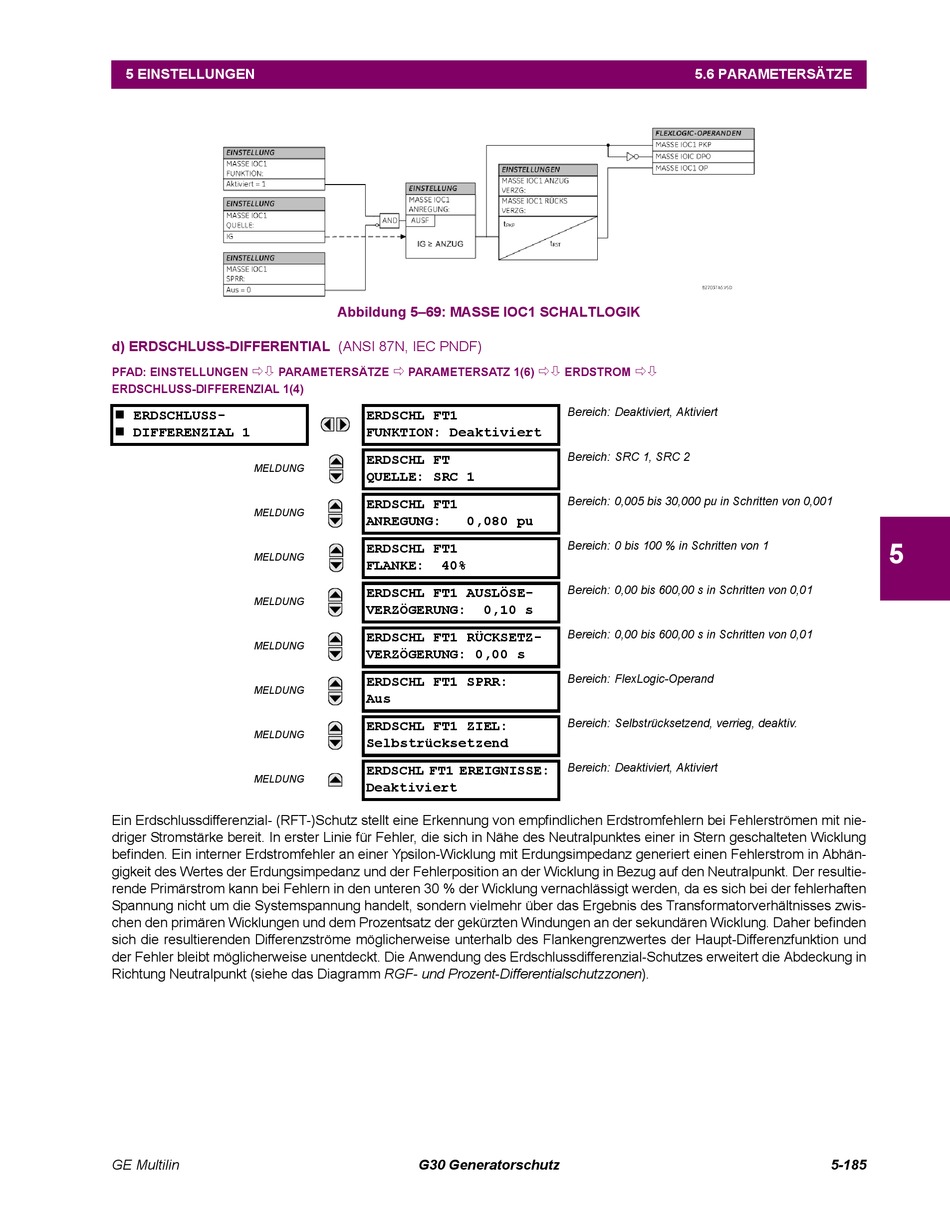

Abbildung 5–69: MASSE IOC1 SCHALTLOGIK
PARAMETERSATZ 1(6)
ERDSCHL FT1
FUNKTION: Deaktiviert
ERDSCHL FT
QUELLE: SRC 1
ERDSCHL FT1
ANREGUNG:
0,080 pu
ERDSCHL FT1
FLANKE:
40%
ERDSCHL FT1 AUSLÖSE-
VERZÖGERUNG:
0,10 s
ERDSCHL FT1 RÜCKSETZ-
VERZÖGERUNG: 0,00 s
ERDSCHL FT1 SPRR:
Aus
ERDSCHL FT1 ZIEL:
Selbstrücksetzend
ERDSCHL FT1 EREIGNISSE:
Deaktiviert
G30 Generatorschutz
5.6 PARAMETERSÄTZE
ERDSTROM
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2
Bereich: 0,005 bis 30,000 pu in Schritten von 0,001
Bereich: 0 bis 100 % in Schritten von 1
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
5
5-185
