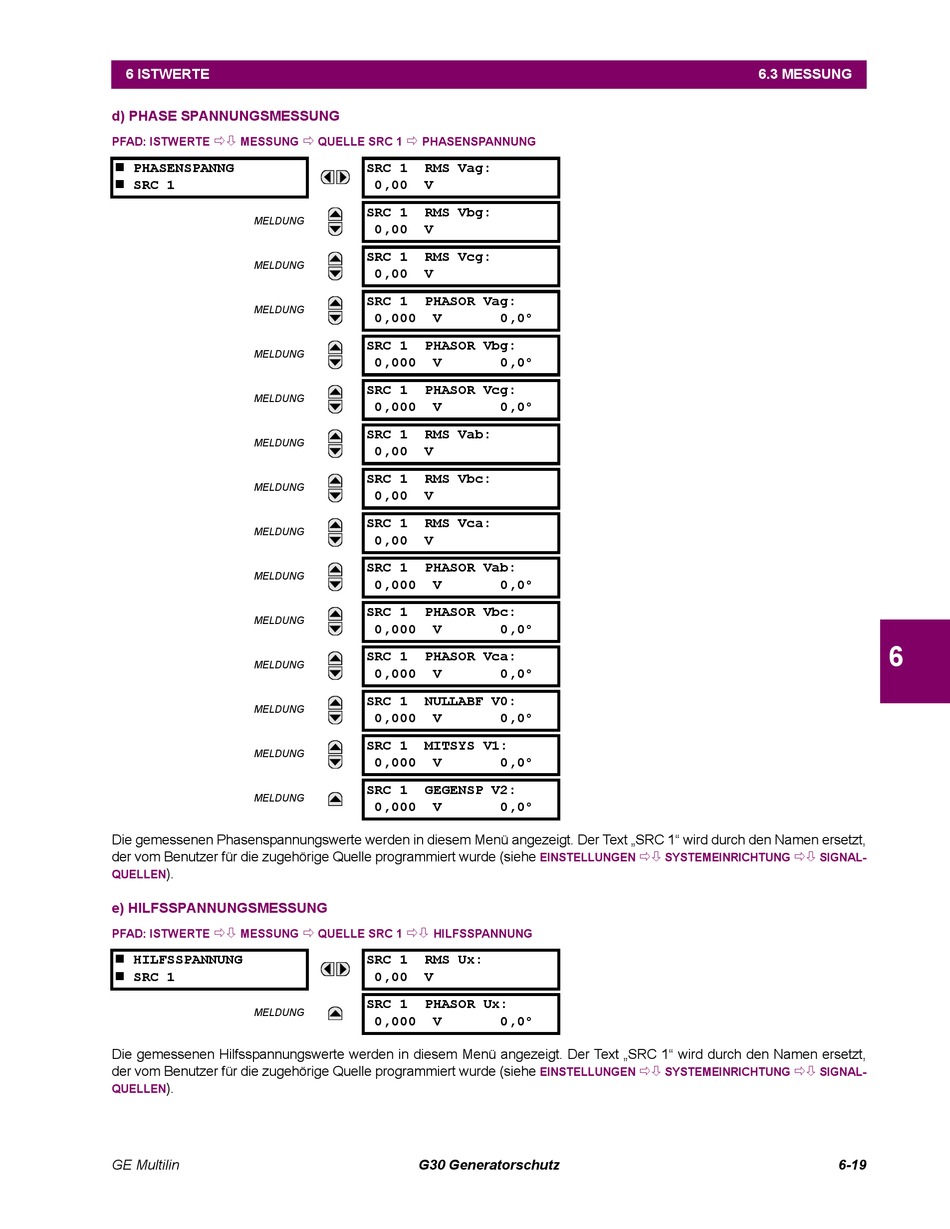

6 ISTWERTE
d) PHASE SPANNUNGSMESSUNG

PFAD: ISTWERTE MESSUNG
 PHASENSPANNG
 SRC 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Die gemessenen Phasenspannungswerte werden in diesem Menü angezeigt. Der Text „SRC 1" wird durch den Namen ersetzt,
der vom Benutzer für die zugehörige Quelle programmiert wurde (siehe
).
QUELLEN
e) HILFSSPANNUNGSMESSUNG

PFAD: ISTWERTE MESSUNG
 HILFSSPANNUNG
 SRC 1
MELDUNG
Die gemessenen Hilfsspannungswerte werden in diesem Menü angezeigt. Der Text „SRC 1" wird durch den Namen ersetzt,
der vom Benutzer für die zugehörige Quelle programmiert wurde (siehe
).
QUELLEN
GE Multilin
 
QUELLE SRC 1 PHASENSPANNUNG
SRC 1 RMS Vag:
0,00 V
SRC 1 RMS Vbg:
0,00 V
SRC 1 RMS Vcg:
0,00 V
SRC 1 PHASOR Vag:
0,000 V
SRC 1 PHASOR Vbg:
0,000 V
SRC 1 PHASOR Vcg:
0,000 V
SRC 1 RMS Vab:
0,00 V
SRC 1 RMS Vbc:
0,00 V
SRC 1 RMS Vca:
0,00 V
SRC 1 PHASOR Vab:
0,000 V
SRC 1 PHASOR Vbc:
0,000 V
SRC 1 PHASOR Vca:
0,000 V
SRC 1 NULLABF V0:
0,000 V
SRC 1 MITSYS V1:
0,000 V
SRC 1 GEGENSP V2:
0,000 V
 
QUELLE SRC 1 HILFSSPANNUNG
SRC 1 RMS Ux:
0,00 V
SRC 1 PHASOR Ux:
0,000 V
G30 Generatorschutz
0,0°
0,0°
0,0°
0,0°
0,0°
0,0°
0,0°
0,0°
0,0°

