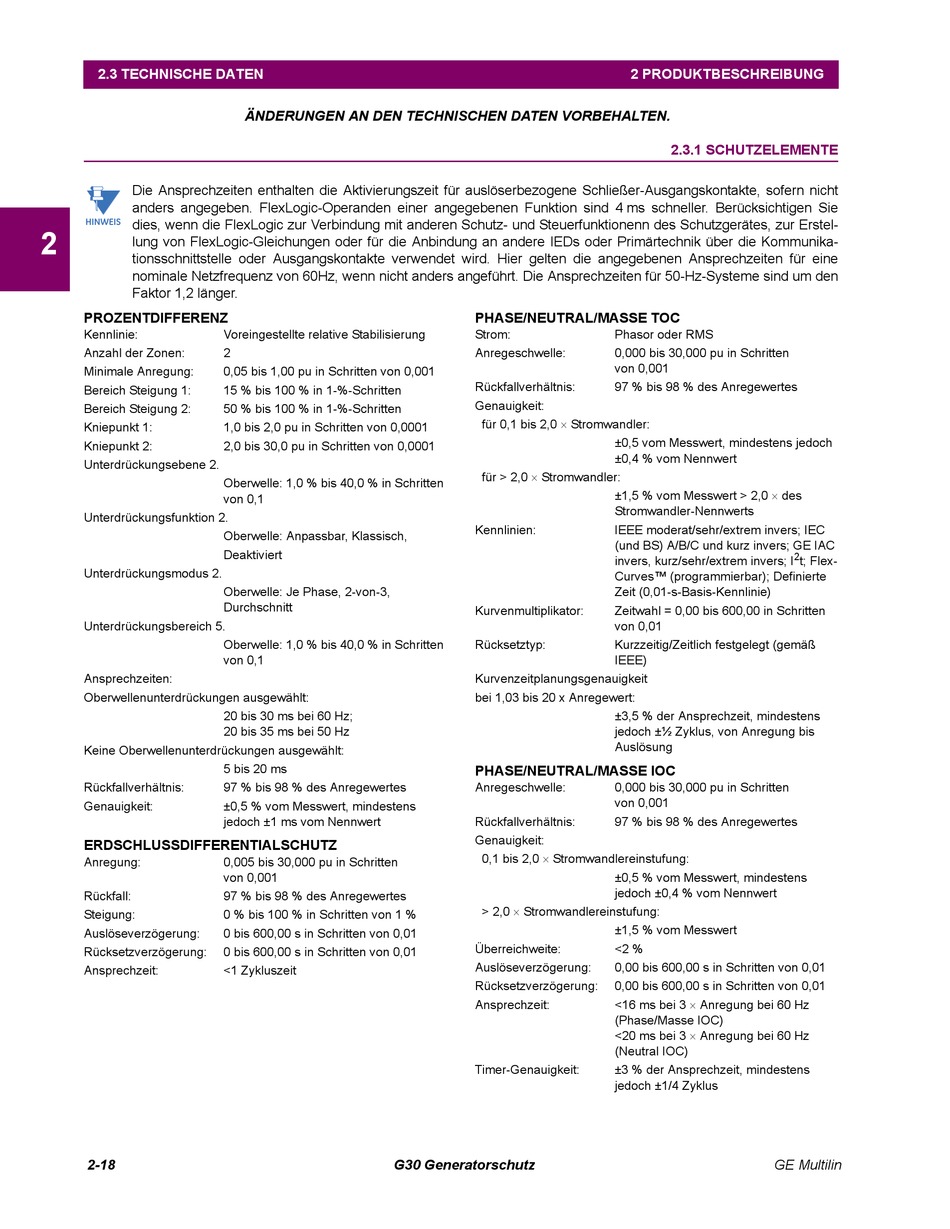

2.3 TECHNISCHE DATEN
2.3TECHNISCHE
DATENÄNDERUNGEN AN DEN TECHNISCHEN DATEN VORBEHALTEN.
Die Ansprechzeiten enthalten die Aktivierungszeit für auslöserbezogene Schließer-Ausgangskontakte, sofern nicht
anders angegeben. FlexLogic-Operanden einer angegebenen Funktion sind 4 ms schneller. Berücksichtigen Sie
dies, wenn die FlexLogic zur Verbindung mit anderen Schutz- und Steuerfunktionenn des Schutzgerätes, zur Erstel-
2
lung von FlexLogic-Gleichungen oder für die Anbindung an andere IEDs oder Primärtechnik über die Kommunika-
tionsschnittstelle oder Ausgangskontakte verwendet wird. Hier gelten die angegebenen Ansprechzeiten für eine
nominale Netzfrequenz von 60Hz, wenn nicht anders angeführt. Die Ansprechzeiten für 50-Hz-Systeme sind um den
Faktor 1,2 länger.
PROZENTDIFFERENZ
Kennlinie:
Anzahl der Zonen:
Minimale Anregung:
Bereich Steigung 1:
Bereich Steigung 2:
Kniepunkt 1:
Kniepunkt 2:
Unterdrückungsebene 2.
Unterdrückungsfunktion 2.
Unterdrückungsmodus 2.
Unterdrückungsbereich 5.
Ansprechzeiten:
Oberwellenunterdrückungen ausgewählt:
Keine Oberwellenunterdrückungen ausgewählt:
Rückfallverhältnis:
Genauigkeit:
ERDSCHLUSSDIFFERENTIALSCHUTZ
Anregung:
Rückfall:
Steigung:
Auslöseverzögerung:
Rücksetzverzögerung:
Ansprechzeit:
2-18
Voreingestellte relative Stabilisierung
2
0,05 bis 1,00 pu in Schritten von 0,001
15 % bis 100 % in 1-%-Schritten
50 % bis 100 % in 1-%-Schritten
1,0 bis 2,0 pu in Schritten von 0,0001
2,0 bis 30,0 pu in Schritten von 0,0001
Oberwelle: 1,0 % bis 40,0 % in Schritten
von 0,1
Oberwelle: Anpassbar, Klassisch,
Deaktiviert
Oberwelle: Je Phase, 2-von-3,
Durchschnitt
Oberwelle: 1,0 % bis 40,0 % in Schritten
von 0,1
20 bis 30 ms bei 60 Hz;
20 bis 35 ms bei 50 Hz
5 bis 20 ms
97 % bis 98 % des Anregewertes
±0,5 % vom Messwert, mindestens
jedoch ±1 ms vom Nennwert
0,005 bis 30,000 pu in Schritten
von 0,001
97 % bis 98 % des Anregewertes
0 % bis 100 % in Schritten von 1 %
0 bis 600,00 s in Schritten von 0,01
0 bis 600,00 s in Schritten von 0,01
<1 Zykluszeit
G30 Generatorschutz
2 PRODUKTBESCHREIBUNG
PHASE/NEUTRAL/MASSE TOC
Strom:
Phasor oder RMS
Anregeschwelle:
0,000 bis 30,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
für 0,1 bis 2,0 Stromwandler:
±0,5 vom Messwert, mindestens jedoch
±0,4 % vom Nennwert
für > 2,0 Stromwandler:
±1,5 % vom Messwert > 2,0 des
Stromwandler-Nennwerts
Kennlinien:
IEEE moderat/sehr/extrem invers; IEC
(und BS) A/B/C und kurz invers; GE IAC
invers, kurz/sehr/extrem invers; I
Curves™ (programmierbar); Definierte
Zeit (0,01-s-Basis-Kennlinie)
Kurvenmultiplikator:
Zeitwahl = 0,00 bis 600,00 in Schritten
von 0,01
Rücksetztyp:
Kurzzeitig/Zeitlich festgelegt (gemäß
IEEE)
Kurvenzeitplanungsgenauigkeit
bei 1,03 bis 20 x Anregewert:
±3,5 % der Ansprechzeit, mindestens
jedoch ±½ Zyklus, von Anregung bis
Auslösung
PHASE/NEUTRAL/MASSE IOC
Anregeschwelle:
0,000 bis 30,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
0,1 bis 2,0 Stromwandlereinstufung:
±0,5 % vom Messwert, mindestens
jedoch ±0,4 % vom Nennwert
> 2,0 Stromwandlereinstufung:
±1,5 % vom Messwert
Überreichweite:
<2 %
Auslöseverzögerung:
0,00 bis 600,00 s in Schritten von 0,01
Rücksetzverzögerung:
0,00 bis 600,00 s in Schritten von 0,01
<16 ms bei 3 Anregung bei 60 Hz
Ansprechzeit:
(Phase/Masse IOC)
<20 ms bei 3 Anregung bei 60 Hz
(Neutral IOC)
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
2.3.1 SCHUTZELEMENTE
2
t; Flex-
