8.1 EINSTELLUNGSBEISPIEL
8 ANWENDUNG VON EINSTELLUNGEN
Da diese Funktion mit dem Systemschutz koordiniert wird, wird eine zeitlich festgelegte Rücksetzung ausgewählt. Für einen
Spannungswandler-Automatenfall muss die Funktion gesperrt werden. Die neutrale Quelle wird ausgewählt. Nehmen Sie die
folgenden Änderungen in EnerVista UR Setup oder über das Menü
EINSTELLUNGEN
GRUPP FUNKTIONEN
PARAMETER-
vor:
SATZ 1
PHASENSTROM
PHASE TOC1

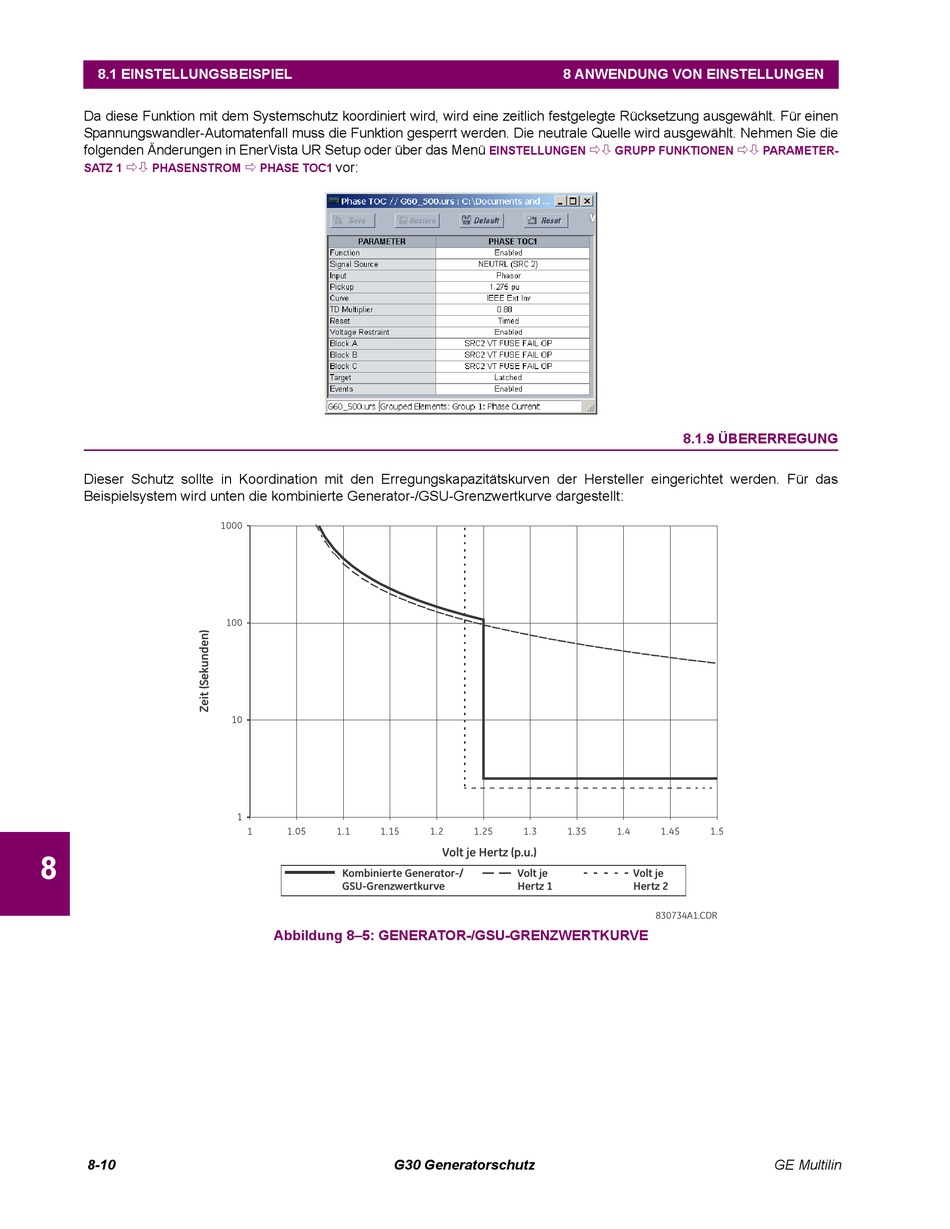

8.1.9 ÜBERERREGUNG
Dieser Schutz sollte in Koordination mit den Erregungskapazitätskurven der Hersteller eingerichtet werden. Für das
Beispielsystem wird unten die kombinierte Generator-/GSU-Grenzwertkurve dargestellt:
8
Abbildung 8–5: GENERATOR-/GSU-GRENZWERTKURVE
8-10
G30 Generatorschutz
GE Multilin
