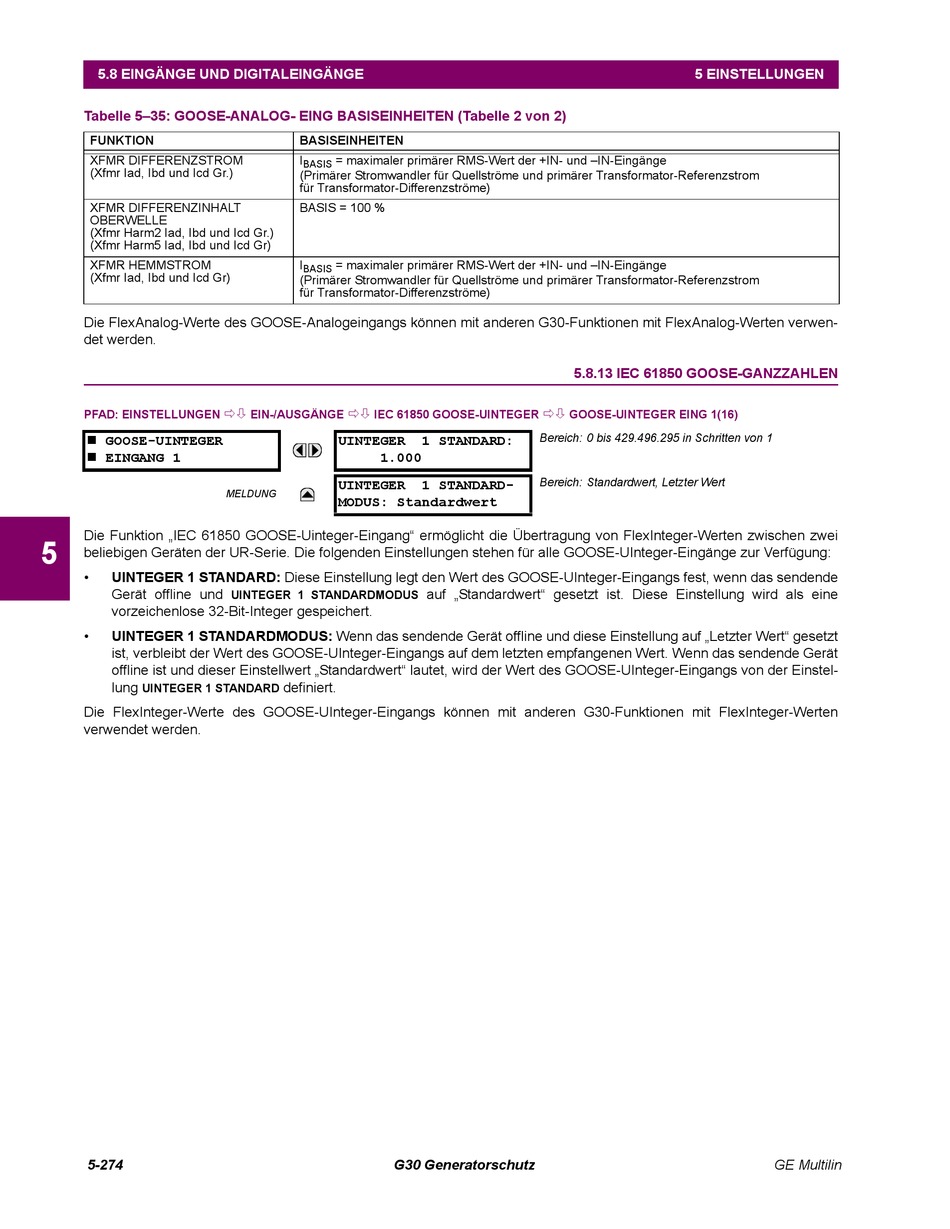

5.8 EINGÄNGE UND DIGITALEINGÄNGE
Tabelle 5–35: GOOSE-ANALOG- EING BASISEINHEITEN (Tabelle 2 von 2)
FUNKTION
XFMR DIFFERENZSTROM
(Xfmr Iad, Ibd und Icd Gr.)
XFMR DIFFERENZINHALT
OBERWELLE
(Xfmr Harm2 Iad, Ibd und Icd Gr.)
(Xfmr Harm5 Iad, Ibd und Icd Gr)
XFMR HEMMSTROM
(Xfmr Iad, Ibd und Icd Gr)
Die FlexAnalog-Werte des GOOSE-Analogeingangs können mit anderen G30-Funktionen mit FlexAnalog-Werten verwen-
det werden.
PFAD: EINSTELLUNGEN
GOOSE-UINTEGER
EINGANG 1
Die Funktion „IEC 61850 GOOSE-Uinteger-Eingang" ermöglicht die Übertragung von FlexInteger-Werten zwischen zwei
5
beliebigen Geräten der UR-Serie. Die folgenden Einstellungen stehen für alle GOOSE-UInteger-Eingänge zur Verfügung:
•
UINTEGER 1 STANDARD: Diese Einstellung legt den Wert des GOOSE-UInteger-Eingangs fest, wenn das sendende
Gerät offline und
vorzeichenlose 32-Bit-Integer gespeichert.
•
UINTEGER 1 STANDARDMODUS: Wenn das sendende Gerät offline und diese Einstellung auf „Letzter Wert" gesetzt
ist, verbleibt der Wert des GOOSE-UInteger-Eingangs auf dem letzten empfangenen Wert. Wenn das sendende Gerät
offline ist und dieser Einstellwert „Standardwert" lautet, wird der Wert des GOOSE-UInteger-Eingangs von der Einstel-
lung
UINTEGER 1 STANDARD
Die FlexInteger-Werte des GOOSE-UInteger-Eingangs können mit anderen G30-Funktionen mit FlexInteger-Werten
verwendet werden.
5-274
BASISEINHEITEN
I
= maximaler primärer RMS-Wert der +IN- und –IN-Eingänge
BASIS
(Primärer Stromwandler für Quellströme und primärer Transformator-Referenzstrom
für Transformator-Differenzströme)
BASIS = 100 %
I
= maximaler primärer RMS-Wert der +IN- und –IN-Eingänge
BASIS
(Primärer Stromwandler für Quellströme und primärer Transformator-Referenzstrom
für Transformator-Differenzströme)
EIN-/AUSGÄNGE
IEC 61850 GOOSE-UINTEGER
UINTEGER
1.000
UINTEGER
MELDUNG
MODUS: Standardwert
UINTEGER 1 STANDARDMODUS
definiert.
G30 Generatorschutz
5.8.13 IEC 61850 GOOSE-GANZZAHLEN
GOOSE-UINTEGER EING 1(16)
Bereich: 0 bis 429.496.295 in Schritten von 1
1 STANDARD:
Bereich: Standardwert, Letzter Wert
1 STANDARD-
auf „Standardwert" gesetzt ist. Diese Einstellung wird als eine
5 EINSTELLUNGEN
GE Multilin
