5 EINSTELLUNGEN

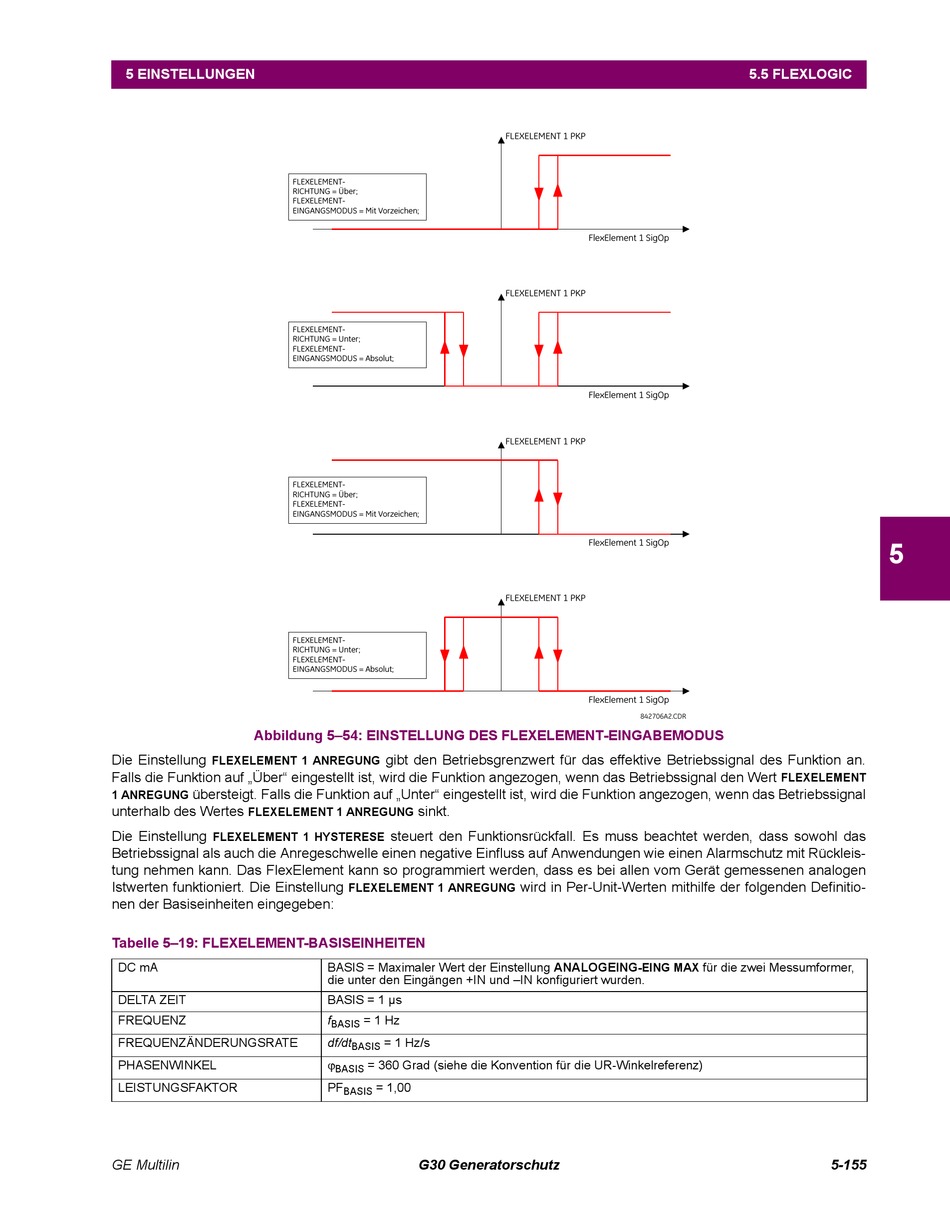

Abbildung 5–54: EINSTELLUNG DES FLEXELEMENT-EINGABEMODUS
Die Einstellung
FLEXELEMENT 1 ANREGUNG
Falls die Funktion auf „Über" eingestellt ist, wird die Funktion angezogen, wenn das Betriebssignal den Wert
übersteigt. Falls die Funktion auf „Unter" eingestellt ist, wird die Funktion angezogen, wenn das Betriebssignal
1 ANREGUNG
unterhalb des Wertes
FLEXELEMENT 1 ANREGUNG
Die Einstellung
FLEXELEMENT 1 HYSTERESE
Betriebssignal als auch die Anregeschwelle einen negative Einfluss auf Anwendungen wie einen Alarmschutz mit Rückleis-
tung nehmen kann. Das FlexElement kann so programmiert werden, dass es bei allen vom Gerät gemessenen analogen
Istwerten funktioniert. Die Einstellung
nen der Basiseinheiten eingegeben:
Tabelle 5–19: FLEXELEMENT-BASISEINHEITEN
DC mA
DELTA ZEIT
FREQUENZ
FREQUENZÄNDERUNGSRATE
PHASENWINKEL
LEISTUNGSFAKTOR
GE Multilin
gibt den Betriebsgrenzwert für das effektive Betriebssignal des Funktion an.
sinkt.
steuert den Funktionsrückfall. Es muss beachtet werden, dass sowohl das
FLEXELEMENT 1 ANREGUNG
BASIS = Maximaler Wert der Einstellung ANALOGEING
die unter den Eingängen +IN und –IN konfiguriert wurden.
BASIS = 1 µs
f
= 1 Hz
BASIS
df/dt
= 1 Hz/s
BASIS
= 360 Grad (siehe die Konvention für die UR-Winkelreferenz)
BASIS
PF
= 1,00
BASIS
G30 Generatorschutz
wird in Per-Unit-Werten mithilfe der folgenden Definitio-
-EING MAX
5.5 FLEXLOGIC
FLEXELEMENT
für die zwei Messumformer,
5-155
5
