5.6 PARAMETERSÄTZE

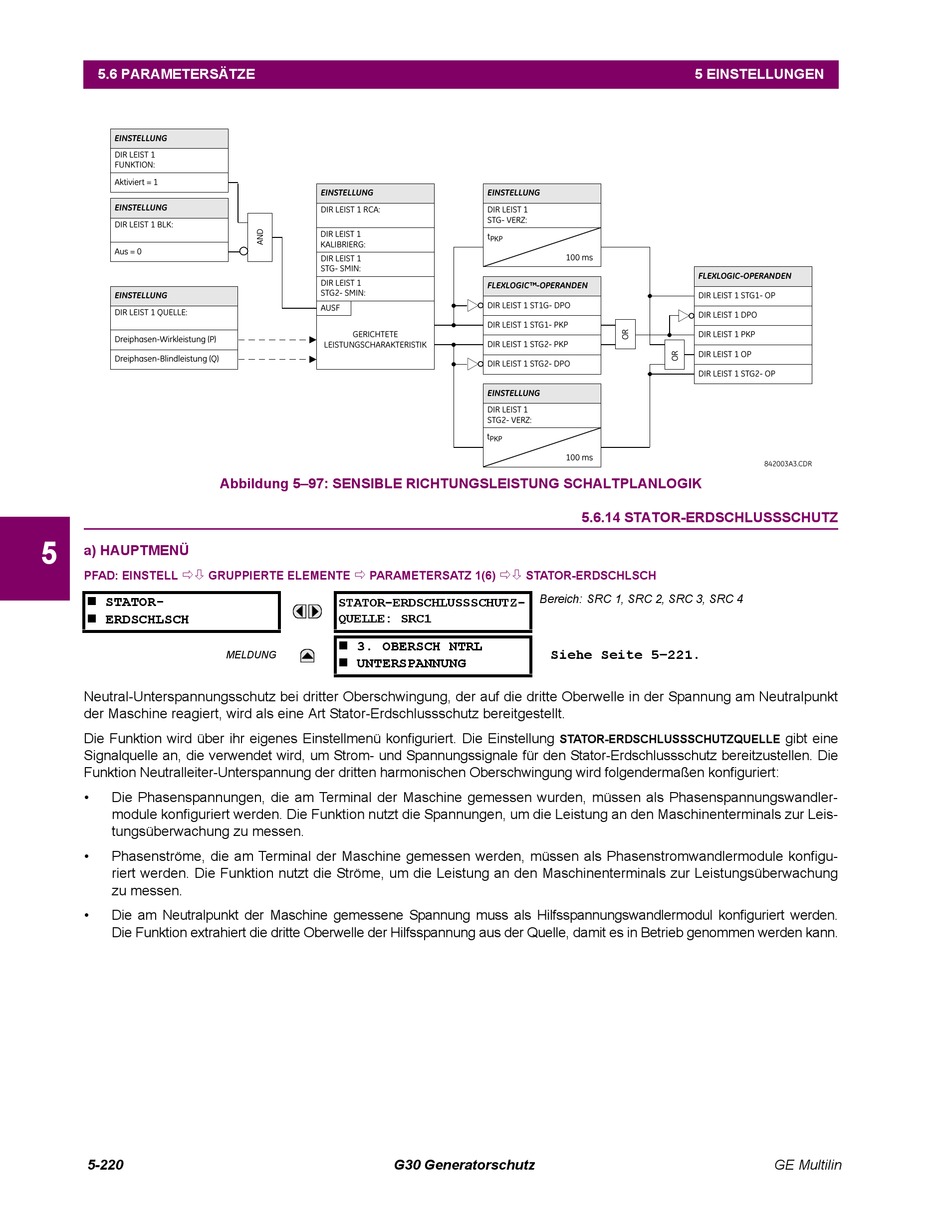

Abbildung 5–97: SENSIBLE RICHTUNGSLEISTUNG SCHALTPLANLOGIK
5
a) HAUPTMENÜ

PFAD: EINSTELL GRUPPIERTE ELEMENTE
 STATOR-
 ERDSCHLSCH
Neutral-Unterspannungsschutz bei dritter Oberschwingung, der auf die dritte Oberwelle in der Spannung am Neutralpunkt
der Maschine reagiert, wird als eine Art Stator-Erdschlussschutz bereitgestellt.
Die Funktion wird über ihr eigenes Einstellmenü konfiguriert. Die Einstellung
Signalquelle an, die verwendet wird, um Strom- und Spannungssignale für den Stator-Erdschlussschutz bereitzustellen. Die
Funktion Neutralleiter-Unterspannung der dritten harmonischen Oberschwingung wird folgendermaßen konfiguriert:
• Die Phasenspannungen, die am Terminal der Maschine gemessen wurden, müssen als Phasenspannungswandler-
module konfiguriert werden. Die Funktion nutzt die Spannungen, um die Leistung an den Maschinenterminals zur Leis-
tungsüberwachung zu messen.
• Phasenströme, die am Terminal der Maschine gemessen werden, müssen als Phasenstromwandlermodule konfigu-
riert werden. Die Funktion nutzt die Ströme, um die Leistung an den Maschinenterminals zur Leistungsüberwachung
zu messen.
• Die am Neutralpunkt der Maschine gemessene Spannung muss als Hilfsspannungswandlermodul konfiguriert werden.
Die Funktion extrahiert die dritte Oberwelle der Hilfsspannung aus der Quelle, damit es in Betrieb genommen werden kann.
5-220

PARAMETERSATZ 1(6)

STATOR-ERDSCHLUSSSCHUTZ-

QUELLE: SRC1
 3. OBERSCH NTRL
MELDUNG
 UNTERSPANNUNG
G30 Generatorschutz
5.6.14 STATOR-ERDSCHLUSSSCHUTZ

STATOR-ERDSCHLSCH
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Siehe Seite 5–221.
STATOR-ERDSCHLUSSSCHUTZQUELLE
5 EINSTELLUNGEN
gibt eine
