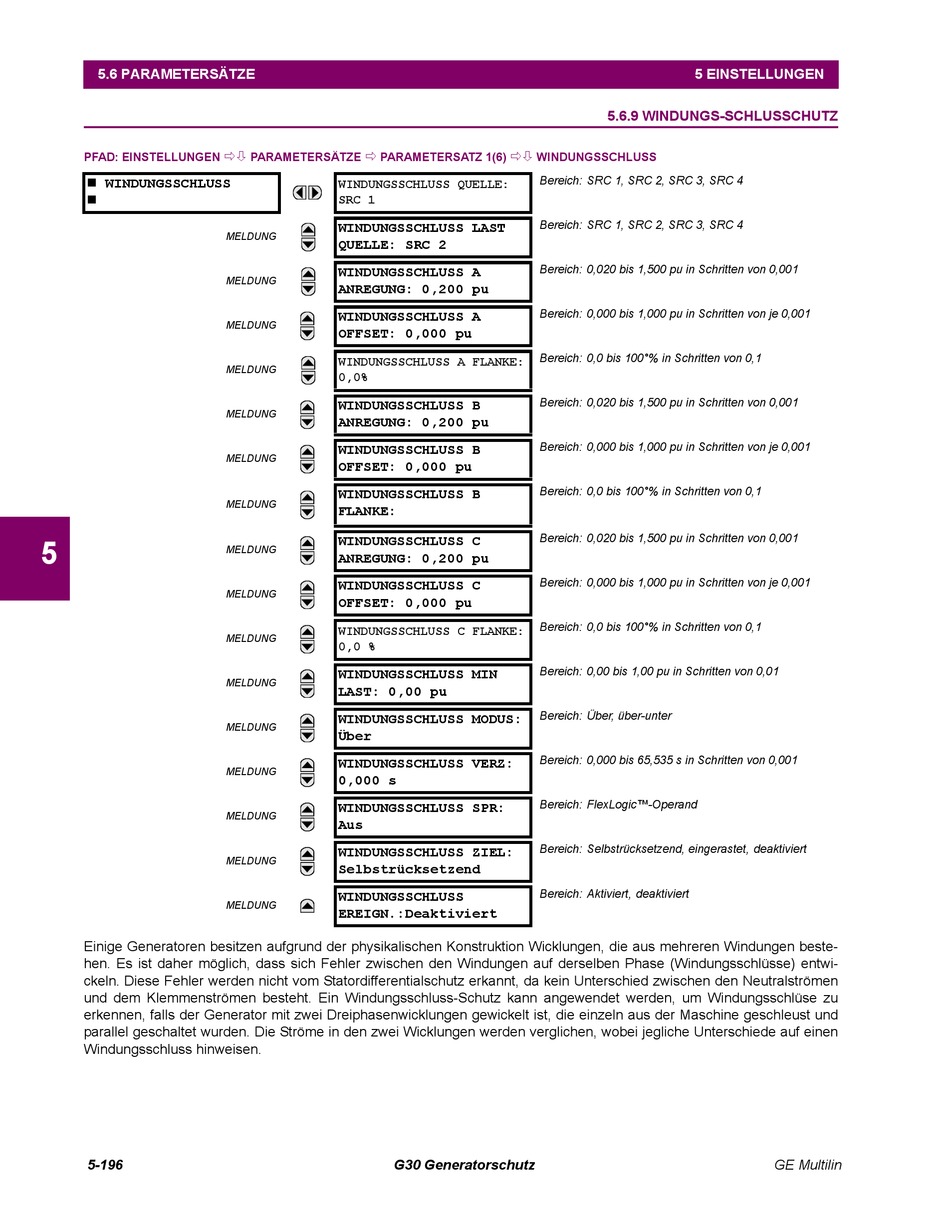

5.6 PARAMETERSÄTZE
PFAD: EINSTELLUNGEN
 WINDUNGSSCHLUSS

5
Einige Generatoren besitzen aufgrund der physikalischen Konstruktion Wicklungen, die aus mehreren Windungen beste-
hen. Es ist daher möglich, dass sich Fehler zwischen den Windungen auf derselben Phase (Windungsschlüsse) entwi-
ckeln. Diese Fehler werden nicht vom Statordifferentialschutz erkannt, da kein Unterschied zwischen den Neutralströmen
und dem Klemmenströmen besteht. Ein Windungsschluss-Schutz kann angewendet werden, um Windungsschlüse zu
erkennen, falls der Generator mit zwei Dreiphasenwicklungen gewickelt ist, die einzeln aus der Maschine geschleust und
parallel geschaltet wurden. Die Ströme in den zwei Wicklungen werden verglichen, wobei jegliche Unterschiede auf einen
Windungsschluss hinweisen.
5-196
 
PARAMETERSÄTZE PARAMETERSATZ 1(6)
WINDUNGSSCHLUSS QUELLE:
SRC 1
WINDUNGSSCHLUSS LAST
MELDUNG
QUELLE: SRC 2
WINDUNGSSCHLUSS A
MELDUNG
ANREGUNG: 0,200 pu
WINDUNGSSCHLUSS A
MELDUNG
OFFSET: 0,000 pu
WINDUNGSSCHLUSS A FLANKE:
MELDUNG
0,0%
WINDUNGSSCHLUSS B
MELDUNG
ANREGUNG: 0,200 pu
WINDUNGSSCHLUSS B
MELDUNG
OFFSET: 0,000 pu
WINDUNGSSCHLUSS B
MELDUNG
FLANKE:
WINDUNGSSCHLUSS C
MELDUNG
ANREGUNG: 0,200 pu
WINDUNGSSCHLUSS C
MELDUNG
OFFSET: 0,000 pu
WINDUNGSSCHLUSS C FLANKE:
MELDUNG
0,0 %
WINDUNGSSCHLUSS MIN
MELDUNG
LAST: 0,00 pu
WINDUNGSSCHLUSS MODUS:
MELDUNG
Über
WINDUNGSSCHLUSS VERZ:
MELDUNG
0,000 s
WINDUNGSSCHLUSS SPR:
MELDUNG
Aus
WINDUNGSSCHLUSS ZIEL:
MELDUNG
Selbstrücksetzend
WINDUNGSSCHLUSS
MELDUNG
EREIGN.:Deaktiviert
G30 Generatorschutz

5.6.9 WINDUNGS-SCHLUSSCHUTZ


WINDUNGSSCHLUSS
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,020 bis 1,500 pu in Schritten von 0,001
Bereich: 0,000 bis 1,000 pu in Schritten von je 0,001
Bereich: 0,0 bis 100°% in Schritten von 0,1
Bereich: 0,020 bis 1,500 pu in Schritten von 0,001
Bereich: 0,000 bis 1,000 pu in Schritten von je 0,001
Bereich: 0,0 bis 100°% in Schritten von 0,1
Bereich: 0,020 bis 1,500 pu in Schritten von 0,001
Bereich: 0,000 bis 1,000 pu in Schritten von je 0,001
Bereich: 0,0 bis 100°% in Schritten von 0,1
Bereich: 0,00 bis 1,00 pu in Schritten von 0,01
Bereich: Über, über-unter
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: FlexLogic™-Operand
Bereich: Selbstrücksetzend, eingerastet
,
Bereich: Aktiviert deaktiviert
5 EINSTELLUNGEN
,
deaktiviert
