4.3 BEDIENFRONTSCHNITTSTELLE
PARAMETRIERBARE ANZEIGEN:
Das zweite und dritte Feld enthalten insgesamt 48 bernsteinfarbene LED-Anzeigen, deren Betrieb durch den Benutzer ge-
steuert wird. Das Feld ist zum Anbringen einer benutzerdefinierten Beschriftung neben jeder LED vorbereitet.
Die benutzerseitige Anpassung des LED Betriebs ist insbesondere in Installationen vorteilhaft, in denen andere Sprachen
als Englisch zur Kommunikation mit den Bedienern verwendet wird. Die Einstellungen zum Programmieren der LEDs auf
diesen Feldern werden im Abschnitt Parametrierbare LEDs von Kapitel 5 beschrieben.
4
STANDARDBESCHRIFTUNGEN FÜR LED LEISTE 2:
Die Standardbeschriftungen dienen dazu, folgende Funktionen darzustellen:
•
GRUPPE 1...6: Die leuchtende GRUPPE ist die der aktive Parametersatz.
•
SYNCHROCHECK NR 1(2) SYNCHRON: Spannungen haben die Synchrocheck-Bedingung erfüllt.
Das Schutzgerät wird mit einer Standardbeschriftung für die LED Leiste 2 ausgeliefert. Die LEDs sind allerdings nicht
vorprogrammiert. Damit die LEDs den vorgedruckten Beschriftungen entsprechen, müssen ihre Einstellungen anhand
der Beschreibung in Abschnitt Parametrierbare LEDs von Kapitel 5 gesetzt werden. Die LEDs sind frei parametrierbar.
Die Standardbeschriftungen lassen sich bei beiden Feldern durch benutzerseitig gedruckte Beschriftungen ersetzen,
wie im nachfolgenden Abschnitt beschrieben.
4-20

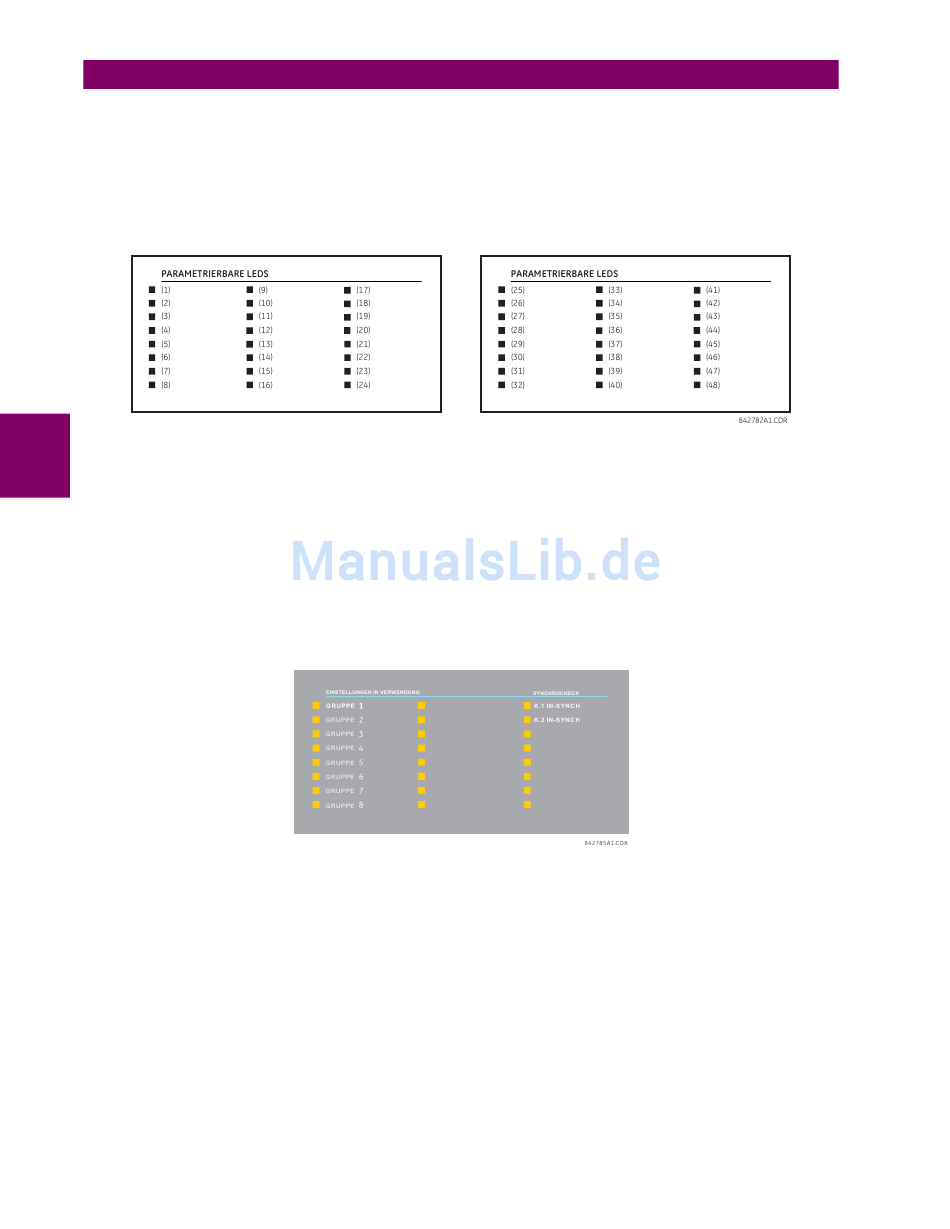

Abbildung 4–20: LED LEISTEN 2 UND 3 (INDEX-SCHABLONE)
Abbildung 4–21: LED LEISTE 2 (STANDARDBESCHRIFTUNGEN)
