5 EINSTELLUNGEN
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Die Betriebseigenschaften setzten sich aus zwei Offset-Siemenskreisen zusammen, die nach unten entlang der imaginä-
ren Achse, wie unten angezeigt, verschoben werden.

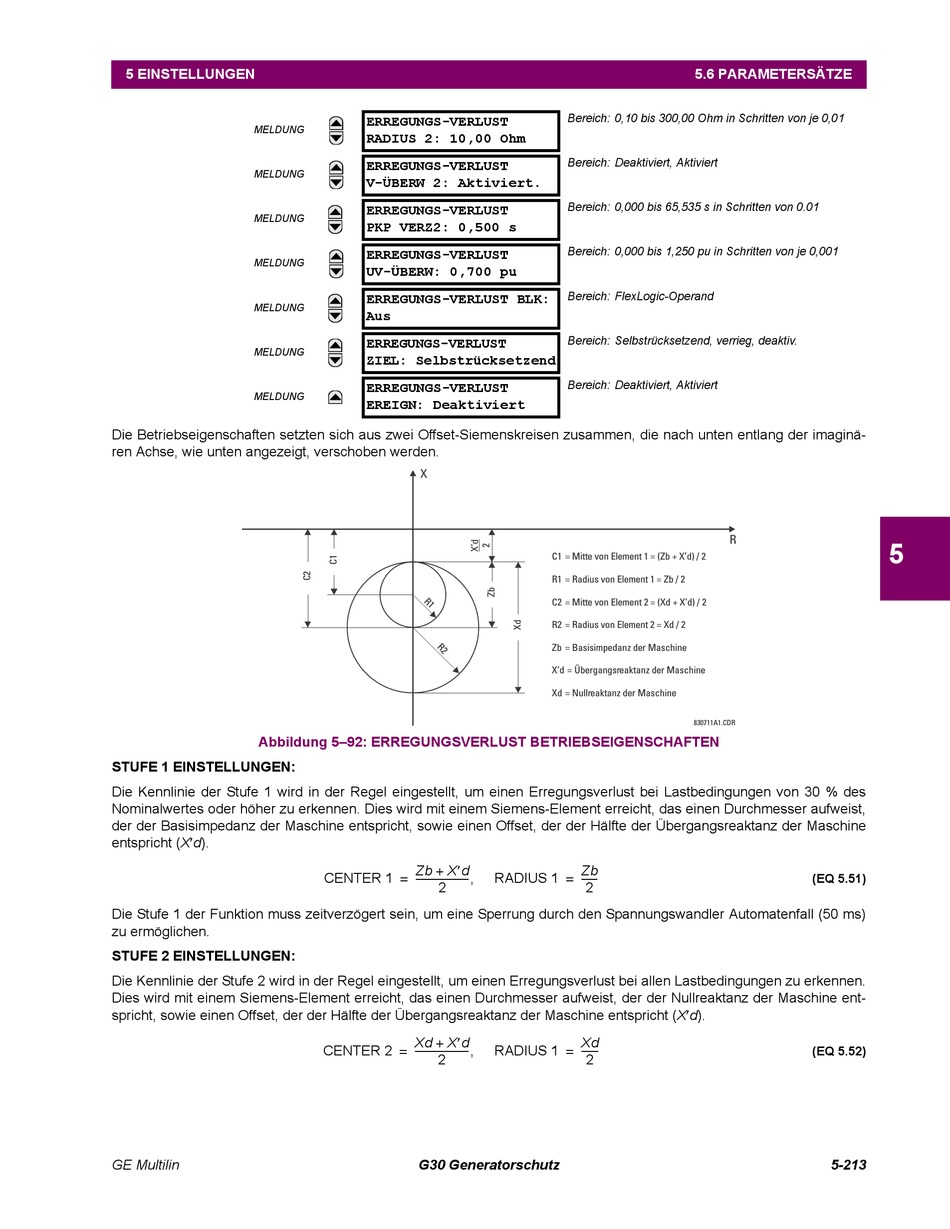

Abbildung 5–92: ERREGUNGSVERLUST BETRIEBSEIGENSCHAFTEN

STUFE 1 EINSTELLUNGEN:

Die Kennlinie der Stufe 1 wird in der Regel eingestellt, um einen Erregungsverlust bei Lastbedingungen von 30 % des
Nominalwertes oder höher zu erkennen. Dies wird mit einem Siemens-Element erreicht, das einen Durchmesser aufweist,
der der Basisimpedanz der Maschine entspricht, sowie einen Offset, der der Hälfte der Übergangsreaktanz der Maschine
entspricht (Xd).
Die Stufe 1 der Funktion muss zeitverzögert sein, um eine Sperrung durch den Spannungswandler Automatenfall (50 ms)
zu ermöglichen.

STUFE 2 EINSTELLUNGEN:

Die Kennlinie der Stufe 2 wird in der Regel eingestellt, um einen Erregungsverlust bei allen Lastbedingungen zu erkennen.
Dies wird mit einem Siemens-Element erreicht, das einen Durchmesser aufweist, der der Nullreaktanz der Maschine ent-
spricht, sowie einen Offset, der der Hälfte der Übergangsreaktanz der Maschine entspricht (Xd).
GE Multilin
ERREGUNGS-VERLUST
RADIUS 2: 10,00 Ohm
ERREGUNGS-VERLUST
V-ÜBERW 2: Aktiviert.
ERREGUNGS-VERLUST
PKP VERZ2: 0,500 s
ERREGUNGS-VERLUST
UV-ÜBERW: 0,700 pu
ERREGUNGS-VERLUST BLK:
Aus
ERREGUNGS-VERLUST
ZIEL: Selbstrücksetzend
ERREGUNGS-VERLUST
EREIGN: Deaktiviert
Zb Xd
+
CENTER 1 ---------------------- - , RADIUS 1
=
2
Xd Xd
+
---------------------- - ,
CENTER 2 RADIUS 1
=
2
G30 Generatorschutz
5.6 PARAMETERSÄTZE
Bereich: 0,10 bis 300,00 Ohm in Schritten von je 0,01
Bereich: Deaktiviert, Aktiviert
Bereich: 0,000 bis 65,535 s in Schritten von 0.01
Bereich: 0,000 bis 1,250 pu in Schritten von je 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
Zb
------ -
=
2
Xd
------ -
=
2
5
(EQ 5.51)
(EQ 5.52)
