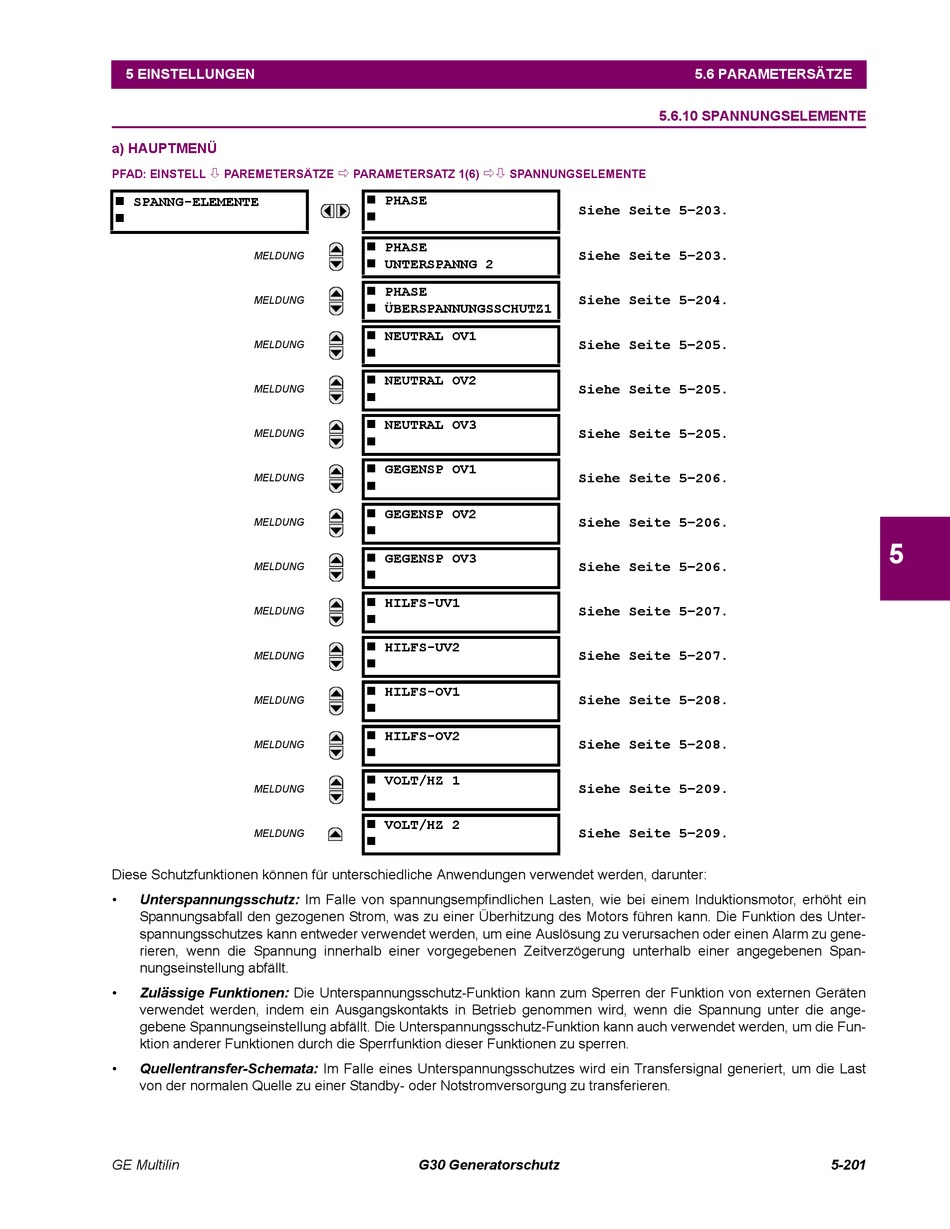

5 EINSTELLUNGEN
a) HAUPTMENÜ
PFAD: EINSTELL
PAREMETERSÄTZE
SPANNG-ELEMENTE
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Diese Schutzfunktionen können für unterschiedliche Anwendungen verwendet werden, darunter:
•
Unterspannungsschutz: Im Falle von spannungsempfindlichen Lasten, wie bei einem Induktionsmotor, erhöht ein
Spannungsabfall den gezogenen Strom, was zu einer Überhitzung des Motors führen kann. Die Funktion des Unter-
spannungsschutzes kann entweder verwendet werden, um eine Auslösung zu verursachen oder einen Alarm zu gene-
rieren, wenn die Spannung innerhalb einer vorgegebenen Zeitverzögerung unterhalb einer angegebenen Span-
nungseinstellung abfällt.
•
Zulässige Funktionen: Die Unterspannungsschutz-Funktion kann zum Sperren der Funktion von externen Geräten
verwendet werden, indem ein Ausgangskontakts in Betrieb genommen wird, wenn die Spannung unter die ange-
gebene Spannungseinstellung abfällt. Die Unterspannungsschutz-Funktion kann auch verwendet werden, um die Fun-
ktion anderer Funktionen durch die Sperrfunktion dieser Funktionen zu sperren.
•
Quellentransfer-Schemata: Im Falle eines Unterspannungsschutzes wird ein Transfersignal generiert, um die Last
von der normalen Quelle zu einer Standby- oder Notstromversorgung zu transferieren.
GE Multilin
PARAMETERSATZ 1(6)
SPANNUNGSELEMENTE
PHASE
PHASE
UNTERSPANNG 2
PHASE
ÜBERSPANNUNGSSCHUTZ1
NEUTRAL OV1
NEUTRAL OV2
NEUTRAL OV3
GEGENSP OV1
GEGENSP OV2
GEGENSP OV3
HILFS-UV1
HILFS-UV2
HILFS-OV1
HILFS-OV2
VOLT/HZ 1
VOLT/HZ 2
G30 Generatorschutz
5.6 PARAMETERSÄTZE
5.6.10 SPANNUNGSELEMENTE
Siehe Seite 5–203.
Siehe Seite 5–203.
Siehe Seite 5–204.
Siehe Seite 5–205.
Siehe Seite 5–205.
Siehe Seite 5–205.
Siehe Seite 5–206.
Siehe Seite 5–206.
Siehe Seite 5–206.
Siehe Seite 5–207.
Siehe Seite 5–207.
Siehe Seite 5–208.
Siehe Seite 5–208.
Siehe Seite 5–209.
Siehe Seite 5–209.
5
5-201
