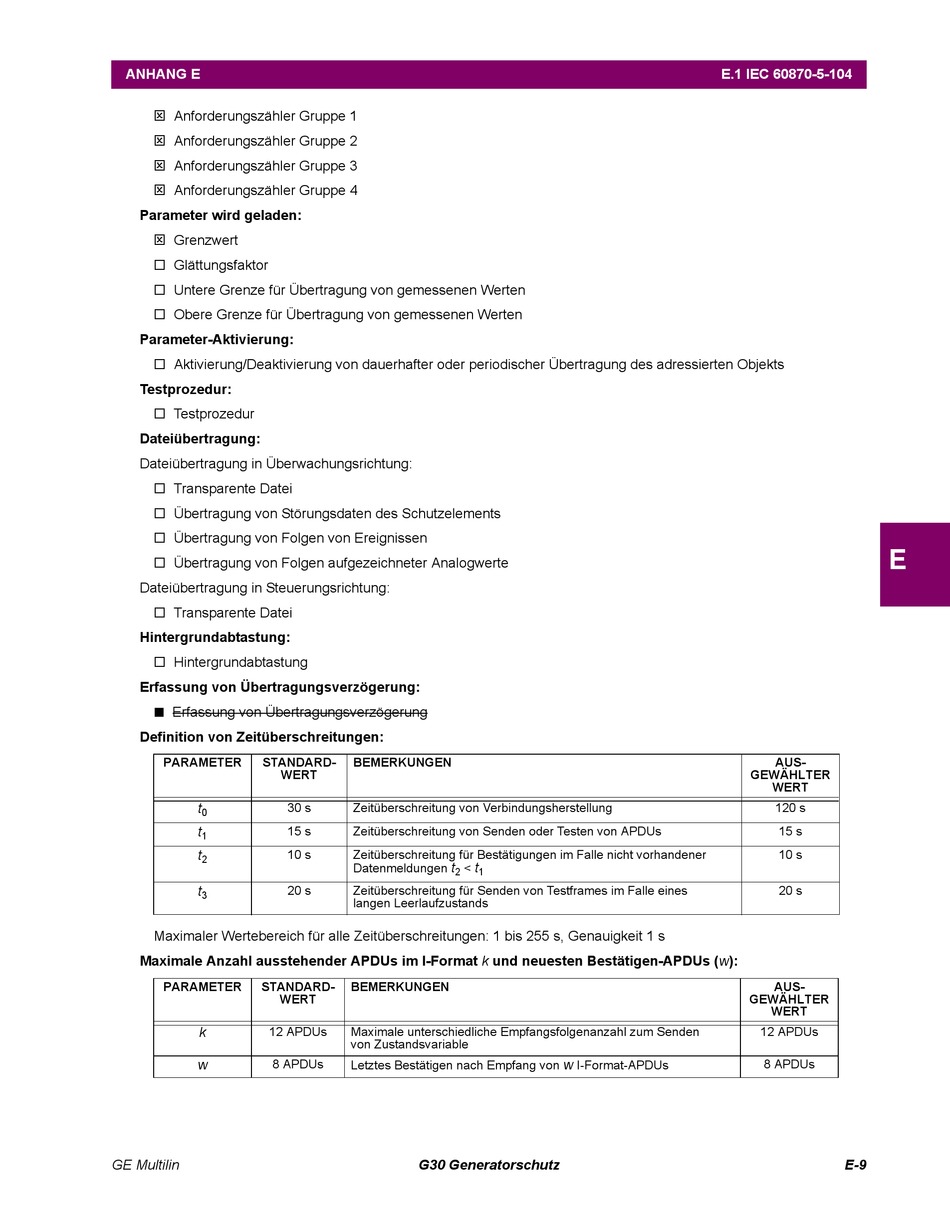

GE G30 Bedienungsanleitung Seite 683

ANHANG E
 Anforderungszähler Gruppe 1
 Anforderungszähler Gruppe 2
 Anforderungszähler Gruppe 3
 Anforderungszähler Gruppe 4
Parameter wird geladen:
 Grenzwert
 Glättungsfaktor
 Untere Grenze für Übertragung von gemessenen Werten
 Obere Grenze für Übertragung von gemessenen Werten
Parameter-Aktivierung:
 Aktivierung/Deaktivierung von dauerhafter oder periodischer Übertragung des adressierten Objekts
Testprozedur:
 Testprozedur
Dateiübertragung:
Dateiübertragung in Überwachungsrichtung:
 Transparente Datei
 Übertragung von Störungsdaten des Schutzelements
 Übertragung von Folgen von Ereignissen
 Übertragung von Folgen aufgezeichneter Analogwerte
Dateiübertragung in Steuerungsrichtung:
 Transparente Datei
Hintergrundabtastung:
 Hintergrundabtastung
Erfassung von Übertragungsverzögerung:
Erfassung von Übertragungsverzögerung

Definition von Zeitüberschreitungen:
PARAMETER STANDARD-
WERT
t
30 s
0
t 15 s
1
t
10 s
2
t
20 s
3
Maximaler Wertebereich für alle Zeitüberschreitungen: 1 bis 255 s, Genauigkeit 1 s
Maximale Anzahl ausstehender APDUs im I-Format k und neuesten Bestätigen-APDUs (w):
PARAMETER STANDARD-
WERT
k
12 APDUs
w 8 APDUs
GE Multilin
BEMERKUNGEN
Zeitüberschreitung von Verbindungsherstellung
Zeitüberschreitung von Senden oder Testen von APDUs
Zeitüberschreitung für Bestätigungen im Falle nicht vorhandener
t t
Datenmeldungen <
2 1
Zeitüberschreitung für Senden von Testframes im Falle eines
langen Leerlaufzustands
BEMERKUNGEN
Maximale unterschiedliche Empfangsfolgenanzahl zum Senden
von Zustandsvariable
Letztes Bestätigen nach Empfang von
G30 Generatorschutz
E.1 IEC 60870-5-104
w
I-Format-APDUs
E
AUS-
GEWÄHLTER
WERT
120 s
15 s
10 s
20 s
AUS-
GEWÄHLTER
WERT
12 APDUs
8 APDUs
E-9
