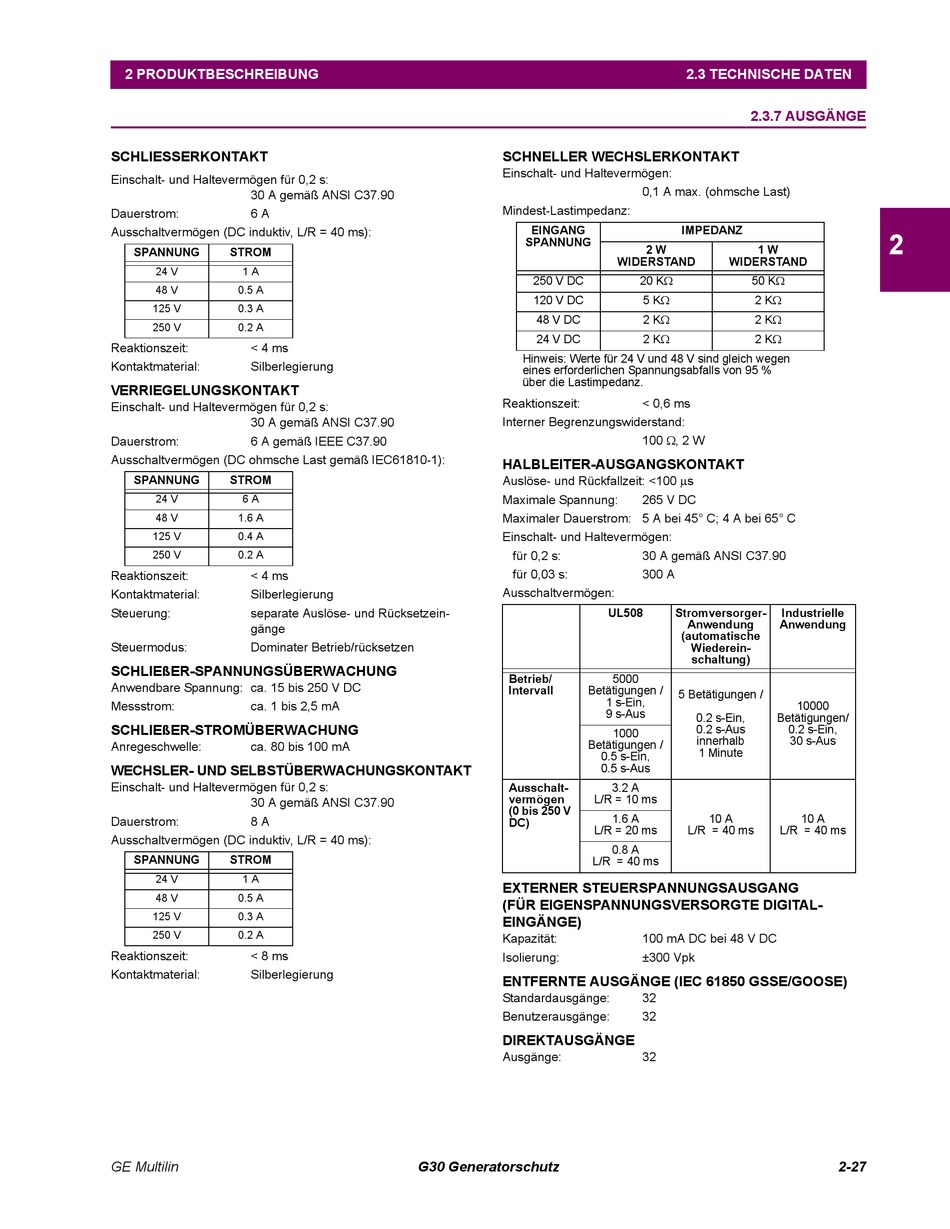

2 PRODUKTBESCHREIBUNG
SCHLIESSERKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
6 A
Ausschaltvermögen (DC induktiv, L/R = 40 ms):
SPANNUNG
STROM
24 V
1 A
48 V
0.5 A
125 V
0.3 A
250 V
0.2 A
Reaktionszeit:
< 4 ms
Kontaktmaterial:
Silberlegierung
VERRIEGELUNGSKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
6 A gemäß IEEE C37.90
Ausschaltvermögen (DC ohmsche Last gemäß IEC61810-1):
SPANNUNG
STROM
24 V
6 A
48 V
1.6 A
125 V
0.4 A
250 V
0.2 A
Reaktionszeit:
< 4 ms
Kontaktmaterial:
Silberlegierung
Steuerung:
separate Auslöse- und Rücksetzein-
gänge
Steuermodus:
Dominater Betrieb/rücksetzen
SCHLIEßER-SPANNUNGSÜBERWACHUNG
Anwendbare Spannung: ca. 15 bis 250 V DC
Messstrom:
ca. 1 bis 2,5 mA
SCHLIEßER-STROMÜBERWACHUNG
Anregeschwelle:
ca. 80 bis 100 mA
WECHSLER- UND SELBSTÜBERWACHUNGSKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
8 A
Ausschaltvermögen (DC induktiv, L/R = 40 ms):
SPANNUNG
STROM
24 V
1 A
48 V
0.5 A
125 V
0.3 A
250 V
0.2 A
Reaktionszeit:
< 8 ms
Kontaktmaterial:
Silberlegierung
GE Multilin
SCHNELLER WECHSLERKONTAKT
Einschalt- und Haltevermögen:
Mindest-Lastimpedanz:
EINGANG
SPANNUNG
250 V DC
120 V DC
48 V DC
24 V DC
Hinweis: Werte für 24 V und 48 V sind gleich wegen
eines erforderlichen Spannungsabfalls von 95 %
über die Lastimpedanz.
Reaktionszeit:
Interner Begrenzungswiderstand:
HALBLEITER-AUSGANGSKONTAKT
Auslöse- und Rückfallzeit: <100 s
Maximale Spannung:
Maximaler Dauerstrom: 5 A bei 45° C; 4 A bei 65° C
Einschalt- und Haltevermögen:
für 0,2 s:
für 0,03 s:
Ausschaltvermögen:
Betrieb/
Intervall
Betätigungen /
Betätigungen /
Ausschalt-
vermögen
L/R = 10 ms
(0 bis 250 V
DC)
L/R = 20 ms
L/R = 40 ms
EXTERNER STEUERSPANNUNGSAUSGANG
(FÜR EIGENSPANNUNGSVERSORGTE DIGITAL-
EINGÄNGE)
Kapazität:
Isolierung:
ENTFERNTE AUSGÄNGE (IEC 61850 GSSE/GOOSE)
Standardausgänge:
Benutzerausgänge:
DIREKTAUSGÄNGE
Ausgänge:
G30 Generatorschutz
2.3 TECHNISCHE DATEN
2.3.7 AUSGÄNGE
0,1 A max. (ohmsche Last)
IMPEDANZ
2 W
1 W
WIDERSTAND
WIDERSTAND
20 K
50 K
5 K
2 K
2 K
2 K
2 K
2 K
< 0,6 ms
100 , 2 W
265 V DC
30 A gemäß ANSI C37.90
300 A
UL508
Stromversorger-
Anwendung
Anwendung
(automatische
Wiederein-
schaltung)
5000
5 Betätigungen /
1 s-Ein,
9 s-Aus
0.2 s-Ein,
Betätigungen/
0.2 s-Aus
1000
innerhalb
1 Minute
0.5 s-Ein,
0.5 s-Aus
3.2 A
1.6 A
10 A
L/R = 40 ms
L/R = 40 ms
0.8 A
100 mA DC bei 48 V DC
±300 Vpk
32
32
32
2
Industrielle
10000
0.2 s-Ein,
30 s-Aus
10 A
2-27
