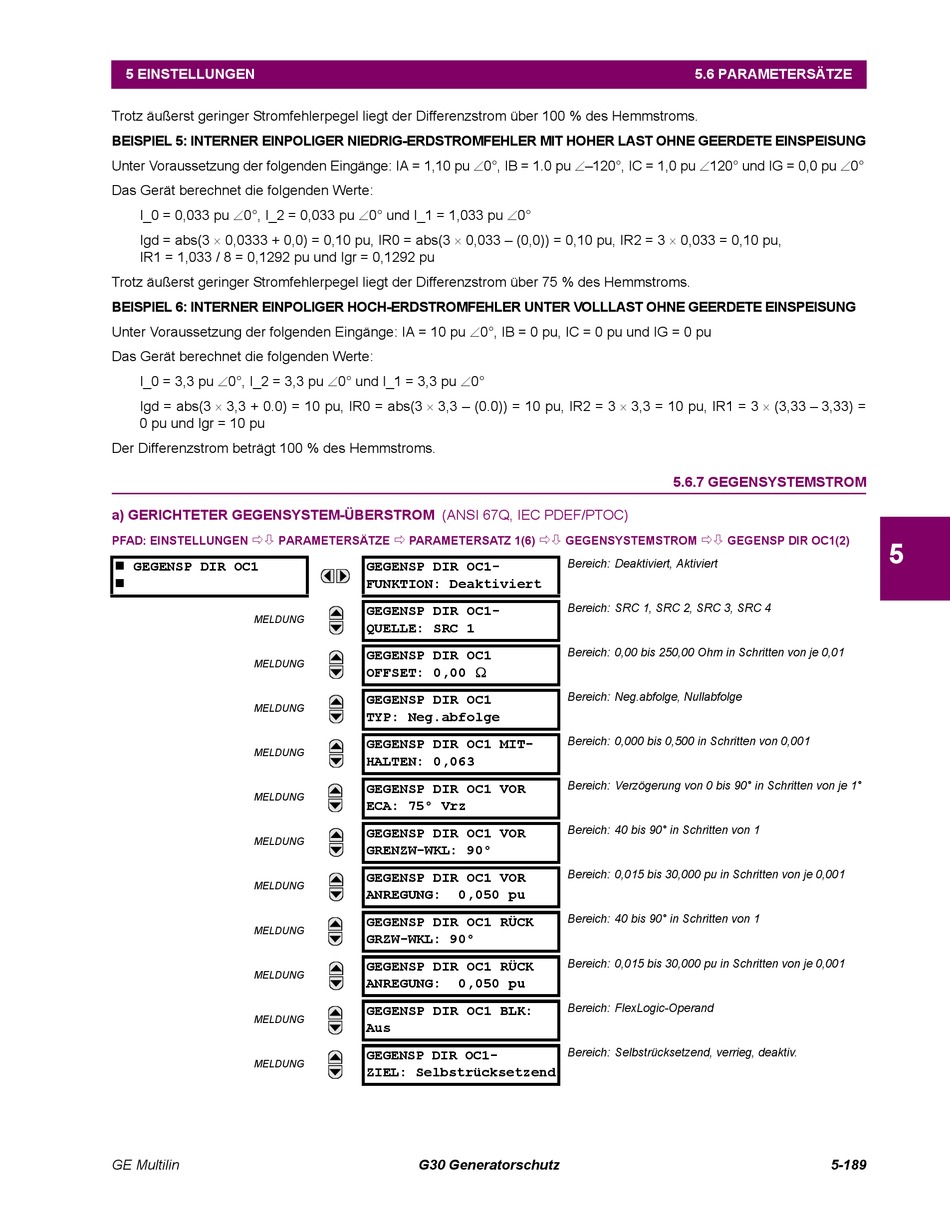

5 EINSTELLUNGEN
Trotz äußerst geringer Stromfehlerpegel liegt der Differenzstrom über 100 % des Hemmstroms.
BEISPIEL 5: INTERNER EINPOLIGER NIEDRIG-ERDSTROMFEHLER MIT HOHER LAST OHNE GEERDETE EINSPEISUNG
Unter Voraussetzung der folgenden Eingänge: IA = 1,10 pu 0°, IB = 1.0 pu –120°, IC = 1,0 pu 120° und IG = 0,0 pu 0°
Das Gerät berechnet die folgenden Werte:
I_0 = 0,033 pu 0°, I_2 = 0,033 pu 0° und I_1 = 1,033 pu 0°
Igd = abs(3  0,0333 + 0,0) = 0,10 pu, IR0 = abs(3  0,033 – (0,0)) = 0,10 pu, IR2 = 3  0,033 = 0,10 pu,
IR1 = 1,033 / 8 = 0,1292 pu und Igr = 0,1292 pu
Trotz äußerst geringer Stromfehlerpegel liegt der Differenzstrom über 75 % des Hemmstroms.
BEISPIEL 6: INTERNER EINPOLIGER HOCH-ERDSTROMFEHLER UNTER VOLLLAST OHNE GEERDETE EINSPEISUNG
Unter Voraussetzung der folgenden Eingänge: IA = 10 pu 0°, IB = 0 pu, IC = 0 pu und IG = 0 pu
Das Gerät berechnet die folgenden Werte:
I_0 = 3,3 pu 0°, I_2 = 3,3 pu 0° und I_1 = 3,3 pu 0°
Igd = abs(3  3,3 + 0.0) = 10 pu, IR0 = abs(3  3,3 – (0.0)) = 10 pu, IR2 = 3  3,3 = 10 pu, IR1 = 3  (3,33 – 3,33) =
0 pu und Igr = 10 pu
Der Differenzstrom beträgt 100 % des Hemmstroms.
a) GERICHTETER GEGENSYSTEM-ÜBERSTROM (ANSI 67Q, IEC PDEF/PTOC)

PFAD: EINSTELLUNGEN PARAMETERSÄTZE
 GEGENSP DIR OC1

MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
GE Multilin
 
PARAMETERSATZ 1(6)
GEGENSP DIR OC1-
FUNKTION: Deaktiviert
GEGENSP DIR OC1-
QUELLE: SRC 1
GEGENSP DIR OC1
OFFSET: 0,00 
GEGENSP DIR OC1
TYP: Neg.abfolge
GEGENSP DIR OC1 MIT-
HALTEN: 0,063
GEGENSP DIR OC1 VOR
ECA: 75° Vrz
GEGENSP DIR OC1 VOR
GRENZW-WKL: 90°
GEGENSP DIR OC1 VOR
ANREGUNG: 0,050 pu
GEGENSP DIR OC1 RÜCK
GRZW-WKL: 90°
GEGENSP DIR OC1 RÜCK
ANREGUNG: 0,050 pu
GEGENSP DIR OC1 BLK:
Aus
GEGENSP DIR OC1-
ZIEL: Selbstrücksetzend
G30 Generatorschutz
5.6 PARAMETERSÄTZE

5.6.7 GEGENSYSTEMSTROM


GEGENSYSTEMSTROM GEGENSP DIR OC1(2)
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,00 bis 250,00 Ohm in Schritten von je 0,01
Bereich: Neg.abfolge, Nullabfolge
Bereich: 0,000 bis 0,500 in Schritten von 0,001
Bereich: Verzögerung von 0 bis 90° in Schritten von je 1°
Bereich: 40 bis 90° in Schritten von 1
Bereich: 0,015 bis 30,000 pu in Schritten von je 0,001
Bereich: 40 bis 90° in Schritten von 1
Bereich: 0,015 bis 30,000 pu in Schritten von je 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
