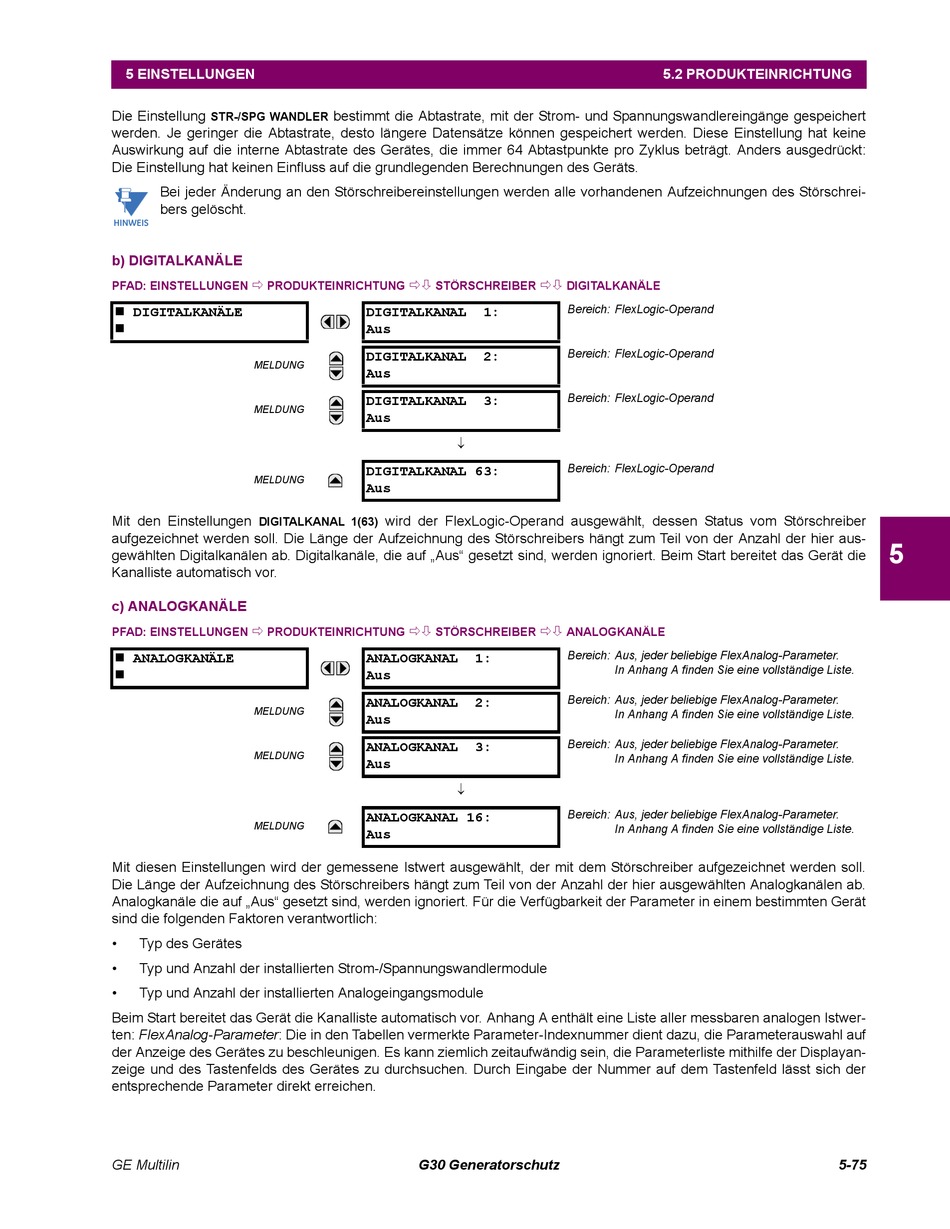

5 EINSTELLUNGEN
Die Einstellung
STR-/SPG WANDLER
werden. Je geringer die Abtastrate, desto längere Datensätze können gespeichert werden. Diese Einstellung hat keine
Auswirkung auf die interne Abtastrate des Gerätes, die immer 64 Abtastpunkte pro Zyklus beträgt. Anders ausgedrückt:
Die Einstellung hat keinen Einfluss auf die grundlegenden Berechnungen des Geräts.
Bei jeder Änderung an den Störschreibereinstellungen werden alle vorhandenen Aufzeichnungen des Störschrei-
bers gelöscht.
b) DIGITALKANÄLE
PFAD: EINSTELLUNGEN
PRODUKTEINRICHTUNG
DIGITALKANÄLE
MELDUNG
MELDUNG
MELDUNG
Mit den Einstellungen
DIGITALKANAL 1(63)
aufgezeichnet werden soll. Die Länge der Aufzeichnung des Störschreibers hängt zum Teil von der Anzahl der hier aus-
gewählten Digitalkanälen ab. Digitalkanäle, die auf „Aus" gesetzt sind, werden ignoriert. Beim Start bereitet das Gerät die
Kanalliste automatisch vor.
c) ANALOGKANÄLE
PFAD: EINSTELLUNGEN
PRODUKTEINRICHTUNG
ANALOGKANÄLE
MELDUNG
MELDUNG
MELDUNG
Mit diesen Einstellungen wird der gemessene Istwert ausgewählt, der mit dem Störschreiber aufgezeichnet werden soll.
Die Länge der Aufzeichnung des Störschreibers hängt zum Teil von der Anzahl der hier ausgewählten Analogkanälen ab.
Analogkanäle die auf „Aus" gesetzt sind, werden ignoriert. Für die Verfügbarkeit der Parameter in einem bestimmten Gerät
sind die folgenden Faktoren verantwortlich:
•
Typ des Gerätes
•
Typ und Anzahl der installierten Strom-/Spannungswandlermodule
•
Typ und Anzahl der installierten Analogeingangsmodule
Beim Start bereitet das Gerät die Kanalliste automatisch vor. Anhang A enthält eine Liste aller messbaren analogen Istwer-
ten: FlexAnalog-Parameter: Die in den Tabellen vermerkte Parameter-Indexnummer dient dazu, die Parameterauswahl auf
der Anzeige des Gerätes zu beschleunigen. Es kann ziemlich zeitaufwändig sein, die Parameterliste mithilfe der Displayan-
zeige und des Tastenfelds des Gerätes zu durchsuchen. Durch Eingabe der Nummer auf dem Tastenfeld lässt sich der
entsprechende Parameter direkt erreichen.
GE Multilin
bestimmt die Abtastrate, mit der Strom- und Spannungswandlereingänge gespeichert
STÖRSCHREIBER
DIGITALKANAL
1:
Aus
DIGITALKANAL
2:
Aus
DIGITALKANAL
3:
Aus
DIGITALKANAL 63:
Aus
wird der FlexLogic-Operand ausgewählt, dessen Status vom Störschreiber
STÖRSCHREIBER
ANALOGKANAL
1:
Aus
ANALOGKANAL
2:
Aus
ANALOGKANAL
3:
Aus
ANALOGKANAL 16:
Aus
G30 Generatorschutz
5.2 PRODUKTEINRICHTUNG
DIGITALKANÄLE
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
ANALOGKANÄLE
Bereich: Aus, jeder beliebige FlexAnalog-Parameter.
In Anhang A finden Sie eine vollständige Liste.
Bereich: Aus, jeder beliebige FlexAnalog-Parameter.
In Anhang A finden Sie eine vollständige Liste.
Bereich: Aus, jeder beliebige FlexAnalog-Parameter.
In Anhang A finden Sie eine vollständige Liste.
Bereich: Aus, jeder beliebige FlexAnalog-Parameter.
In Anhang A finden Sie eine vollständige Liste.
5
5-75
