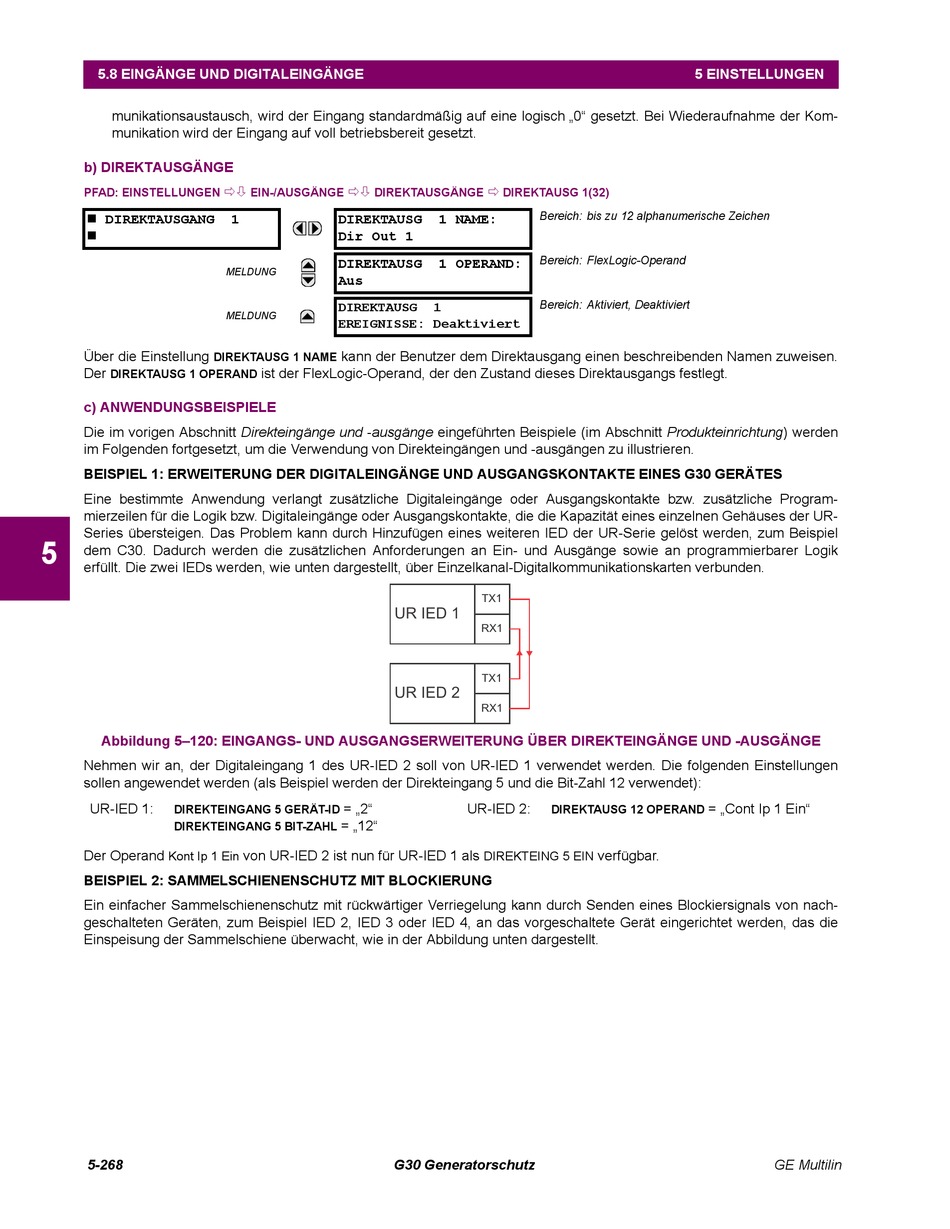

5.8 EINGÄNGE UND DIGITALEINGÄNGE
munikationsaustausch, wird der Eingang standardmäßig auf eine logisch „0" gesetzt. Bei Wiederaufnahme der Kom-
munikation wird der Eingang auf voll betriebsbereit gesetzt.
b) DIREKTAUSGÄNGE
PFAD: EINSTELLUNGEN
DIREKTAUSGANG
Über die Einstellung
DIREKTAUSG 1 NAME
Der
DIREKTAUSG 1 OPERAND
c) ANWENDUNGSBEISPIELE
Die im vorigen Abschnitt Direkteingänge und -ausgänge eingeführten Beispiele (im Abschnitt Produkteinrichtung) werden
im Folgenden fortgesetzt, um die Verwendung von Direkteingängen und -ausgängen zu illustrieren.
BEISPIEL 1: ERWEITERUNG DER DIGITALEINGÄNGE UND AUSGANGSKONTAKTE EINES G30 GERÄTES
Eine bestimmte Anwendung verlangt zusätzliche Digitaleingänge oder Ausgangskontakte bzw. zusätzliche Program-
mierzeilen für die Logik bzw. Digitaleingänge oder Ausgangskontakte, die die Kapazität eines einzelnen Gehäuses der UR-
Series übersteigen. Das Problem kann durch Hinzufügen eines weiteren IED der UR-Serie gelöst werden, zum Beispiel
5
dem C30. Dadurch werden die zusätzlichen Anforderungen an Ein- und Ausgänge sowie an programmierbarer Logik
erfüllt. Die zwei IEDs werden, wie unten dargestellt, über Einzelkanal-Digitalkommunikationskarten verbunden.
Abbildung 5–120: EINGANGS- UND AUSGANGSERWEITERUNG ÜBER DIREKTEINGÄNGE UND -AUSGÄNGE
Nehmen wir an, der Digitaleingang 1 des UR-IED 2 soll von UR-IED 1 verwendet werden. Die folgenden Einstellungen
sollen angewendet werden (als Beispiel werden der Direkteingang 5 und die Bit-Zahl 12 verwendet):
UR-IED 1:
DIREKTEINGANG 5 GERÄT-ID
DIREKTEINGANG 5 BIT-ZAHL
Der Operand
Kont Ip 1 Ein
BEISPIEL 2: SAMMELSCHIENENSCHUTZ MIT BLOCKIERUNG
Ein einfacher Sammelschienenschutz mit rückwärtiger Verriegelung kann durch Senden eines Blockiersignals von nach-
geschalteten Geräten, zum Beispiel IED 2, IED 3 oder IED 4, an das vorgeschaltete Gerät eingerichtet werden, das die
Einspeisung der Sammelschiene überwacht, wie in der Abbildung unten dargestellt.
5-268
EIN-/AUSGÄNGE
DIREKTAUSGÄNGE
1
DIREKTAUSG
Dir Out 1
DIREKTAUSG
MELDUNG
Aus
DIREKTAUSG
MELDUNG
EREIGNISSE: Deaktiviert
kann der Benutzer dem Direktausgang einen beschreibenden Namen zuweisen.
ist der FlexLogic-Operand, der den Zustand dieses Direktausgangs festlegt.
UR IED 1
UR IED 2
= „2"
= „12"
von UR-IED 2 ist nun für UR-IED 1 als
G30 Generatorschutz
DIREKTAUSG 1(32)
Bereich: bis zu 12 alphanumerische Zeichen
1 NAME:
Bereich: FlexLogic-Operand
1 OPERAND:
Bereich: Aktiviert, Deaktiviert
1
TX1
RX1
TX1
RX1
UR-IED 2:
DIREKTAUSG 12 OPERAND
verfügbar.
DIREKTEING 5 EIN
5 EINSTELLUNGEN
= „Cont Ip 1 Ein"
GE Multilin
