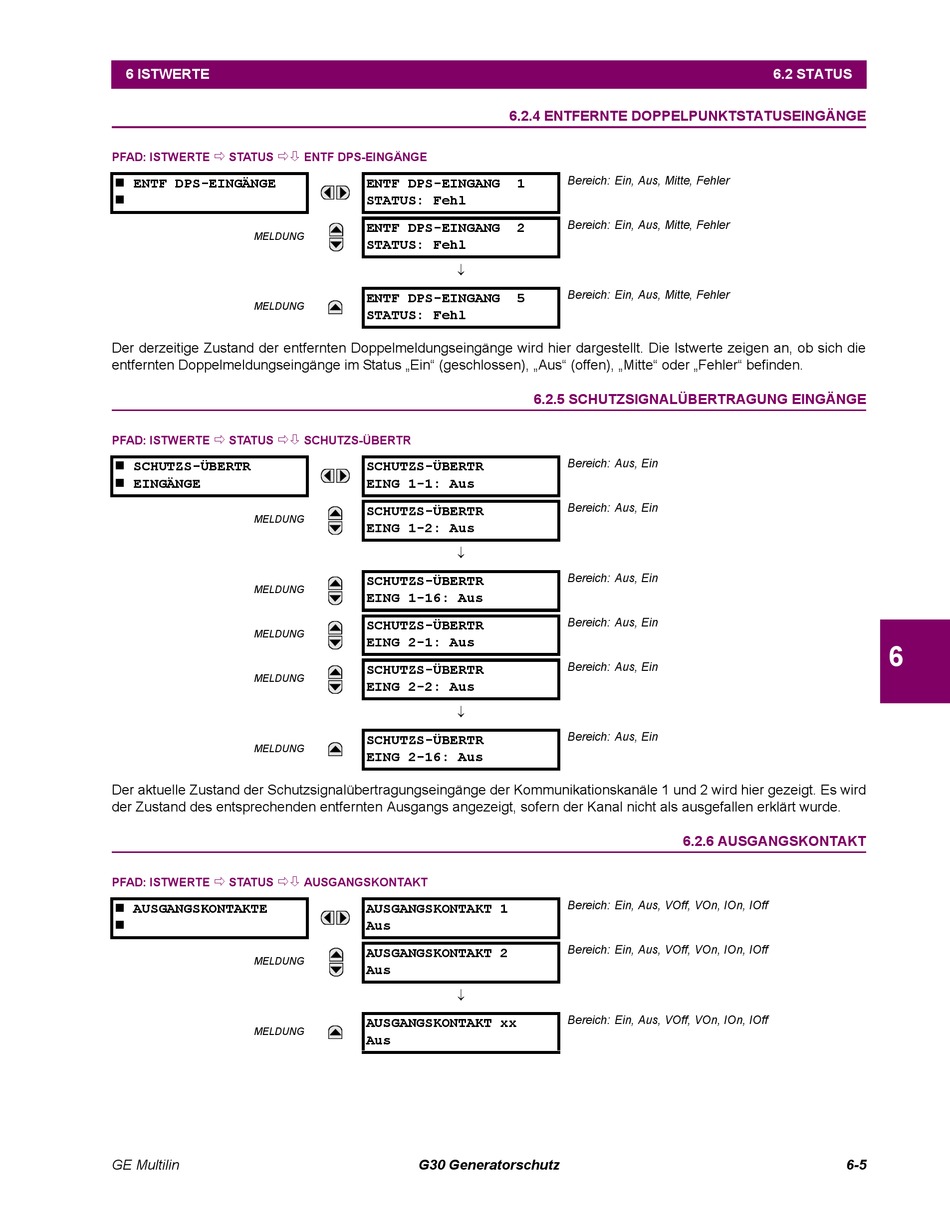

6 ISTWERTE
PFAD: ISTWERTE
STATUS
ENTF DPS-EINGÄNGE
MELDUNG
MELDUNG
Der derzeitige Zustand der entfernten Doppelmeldungseingänge wird hier dargestellt. Die Istwerte zeigen an, ob sich die
entfernten Doppelmeldungseingänge im Status „Ein" (geschlossen), „Aus" (offen), „Mitte" oder „Fehler" befinden.
PFAD: ISTWERTE
STATUS
SCHUTZS-ÜBERTR
EINGÄNGE
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Der aktuelle Zustand der Schutzsignalübertragungseingänge der Kommunikationskanäle 1 und 2 wird hier gezeigt. Es wird
der Zustand des entsprechenden entfernten Ausgangs angezeigt, sofern der Kanal nicht als ausgefallen erklärt wurde.
PFAD: ISTWERTE
STATUS
AUSGANGSKONTAKTE
MELDUNG
MELDUNG
GE Multilin
ENTF DPS-EINGÄNGE
ENTF DPS-EINGANG
STATUS: Fehl
ENTF DPS-EINGANG
STATUS: Fehl
ENTF DPS-EINGANG
STATUS: Fehl
SCHUTZS-ÜBERTR
SCHUTZS-ÜBERTR
EING 1-1: Aus
SCHUTZS-ÜBERTR
EING 1-2: Aus
SCHUTZS-ÜBERTR
EING 1-16: Aus
SCHUTZS-ÜBERTR
EING 2-1: Aus
SCHUTZS-ÜBERTR
EING 2-2: Aus
SCHUTZS-ÜBERTR
EING 2-16: Aus
AUSGANGSKONTAKT
AUSGANGSKONTAKT 1
Aus
AUSGANGSKONTAKT 2
Aus
AUSGANGSKONTAKT xx
Aus
G30 Generatorschutz
6.2.4 ENTFERNTE DOPPELPUNKTSTATUSEINGÄNGE
Bereich: Ein, Aus, Mitte, Fehler
1
Bereich: Ein, Aus, Mitte, Fehler
2
Bereich: Ein, Aus, Mitte, Fehler
5
6.2.5 SCHUTZSIGNALÜBERTRAGUNG EINGÄNGE
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
6.2.6 AUSGANGSKONTAKT
Bereich: Ein, Aus, VOff, VOn, IOn, IOff
Bereich: Ein, Aus, VOff, VOn, IOn, IOff
Bereich: Ein, Aus, VOff, VOn, IOn, IOff
6.2 STATUS
6
6-5
