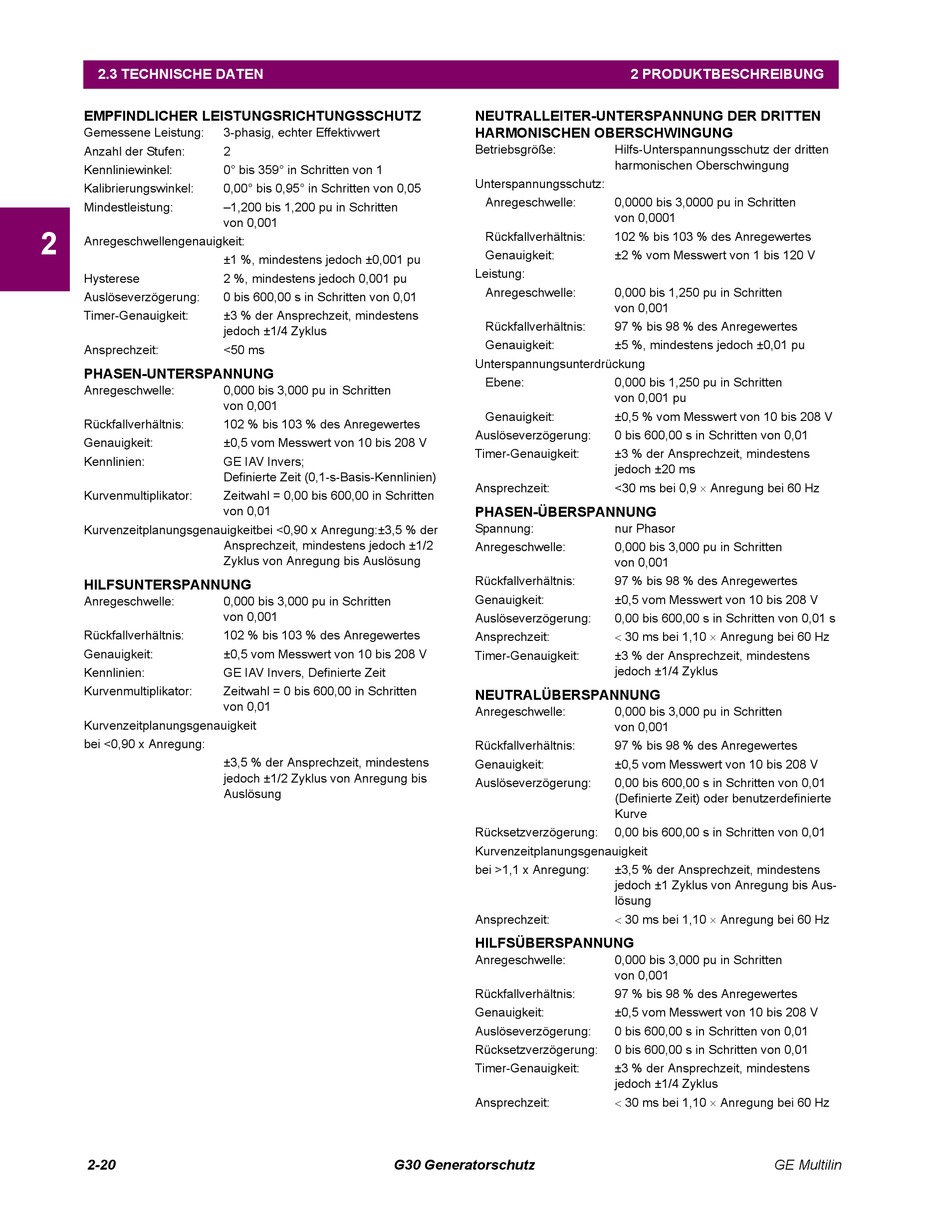

2.3 TECHNISCHE DATEN
EMPFINDLICHER LEISTUNGSRICHTUNGSSCHUTZ
Gemessene Leistung:
Anzahl der Stufen:
Kennliniewinkel:
Kalibrierungswinkel:
Mindestleistung:
2
Anregeschwellengenauigkeit:
Hysterese
Auslöseverzögerung:
Timer-Genauigkeit:
Ansprechzeit:
PHASEN-UNTERSPANNUNG
Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
Kennlinien:
Kurvenmultiplikator:
Kurvenzeitplanungsgenauigkeitbei <0,90 x Anregung:±3,5 % der
HILFSUNTERSPANNUNG
Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
Kennlinien:
Kurvenmultiplikator:
Kurvenzeitplanungsgenauigkeit
bei <0,90 x Anregung:
2-20
3-phasig, echter Effektivwert
2
0° bis 359° in Schritten von 1
0,00° bis 0,95° in Schritten von 0,05
–1,200 bis 1,200 pu in Schritten
von 0,001
±1 %, mindestens jedoch ±0,001 pu
2 %, mindestens jedoch 0,001 pu
0 bis 600,00 s in Schritten von 0,01
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
<50 ms
0,000 bis 3,000 pu in Schritten
von 0,001
102 % bis 103 % des Anregewertes
±0,5 vom Messwert von 10 bis 208 V
GE IAV Invers;
Definierte Zeit (0,1-s-Basis-Kennlinien)
Zeitwahl = 0,00 bis 600,00 in Schritten
von 0,01
Ansprechzeit, mindestens jedoch ±1/2
Zyklus von Anregung bis Auslösung
0,000 bis 3,000 pu in Schritten
von 0,001
102 % bis 103 % des Anregewertes
±0,5 vom Messwert von 10 bis 208 V
GE IAV Invers, Definierte Zeit
Zeitwahl = 0 bis 600,00 in Schritten
von 0,01
±3,5 % der Ansprechzeit, mindestens
jedoch ±1/2 Zyklus von Anregung bis
Auslösung
G30 Generatorschutz
2 PRODUKTBESCHREIBUNG
NEUTRALLEITER-UNTERSPANNUNG DER DRITTEN
HARMONISCHEN OBERSCHWINGUNG
Betriebsgröße:
Hilfs-Unterspannungsschutz der dritten
harmonischen Oberschwingung
Unterspannungsschutz:
Anregeschwelle:
0,0000 bis 3,0000 pu in Schritten
von 0,0001
Rückfallverhältnis:
102 % bis 103 % des Anregewertes
Genauigkeit:
±2 % vom Messwert von 1 bis 120 V
Leistung:
Anregeschwelle:
0,000 bis 1,250 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
±5 %, mindestens jedoch ±0,01 pu
Unterspannungsunterdrückung
Ebene:
0,000 bis 1,250 pu in Schritten
von 0,001 pu
Genauigkeit:
±0,5 % vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0 bis 600,00 s in Schritten von 0,01
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±20 ms
<30 ms bei 0,9 Anregung bei 60 Hz
Ansprechzeit:
PHASEN-ÜBERSPANNUNG
Spannung:
nur Phasor
Anregeschwelle:
0,000 bis 3,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
±0,5 vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0,00 bis 600,00 s in Schritten von 0,01 s
30 ms bei 1,10 Anregung bei 60 Hz
Ansprechzeit:
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
NEUTRALÜBERSPANNUNG
Anregeschwelle:
0,000 bis 3,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
±0,5 vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0,00 bis 600,00 s in Schritten von 0,01
(Definierte Zeit) oder benutzerdefinierte
Kurve
Rücksetzverzögerung:
0,00 bis 600,00 s in Schritten von 0,01
Kurvenzeitplanungsgenauigkeit
bei >1,1 x Anregung:
±3,5 % der Ansprechzeit, mindestens
jedoch ±1 Zyklus von Anregung bis Aus-
lösung
30 ms bei 1,10 Anregung bei 60 Hz
Ansprechzeit:
HILFSÜBERSPANNUNG
Anregeschwelle:
0,000 bis 3,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
±0,5 vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0 bis 600,00 s in Schritten von 0,01
Rücksetzverzögerung:
0 bis 600,00 s in Schritten von 0,01
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
30 ms bei 1,10 Anregung bei 60 Hz
Ansprechzeit:
