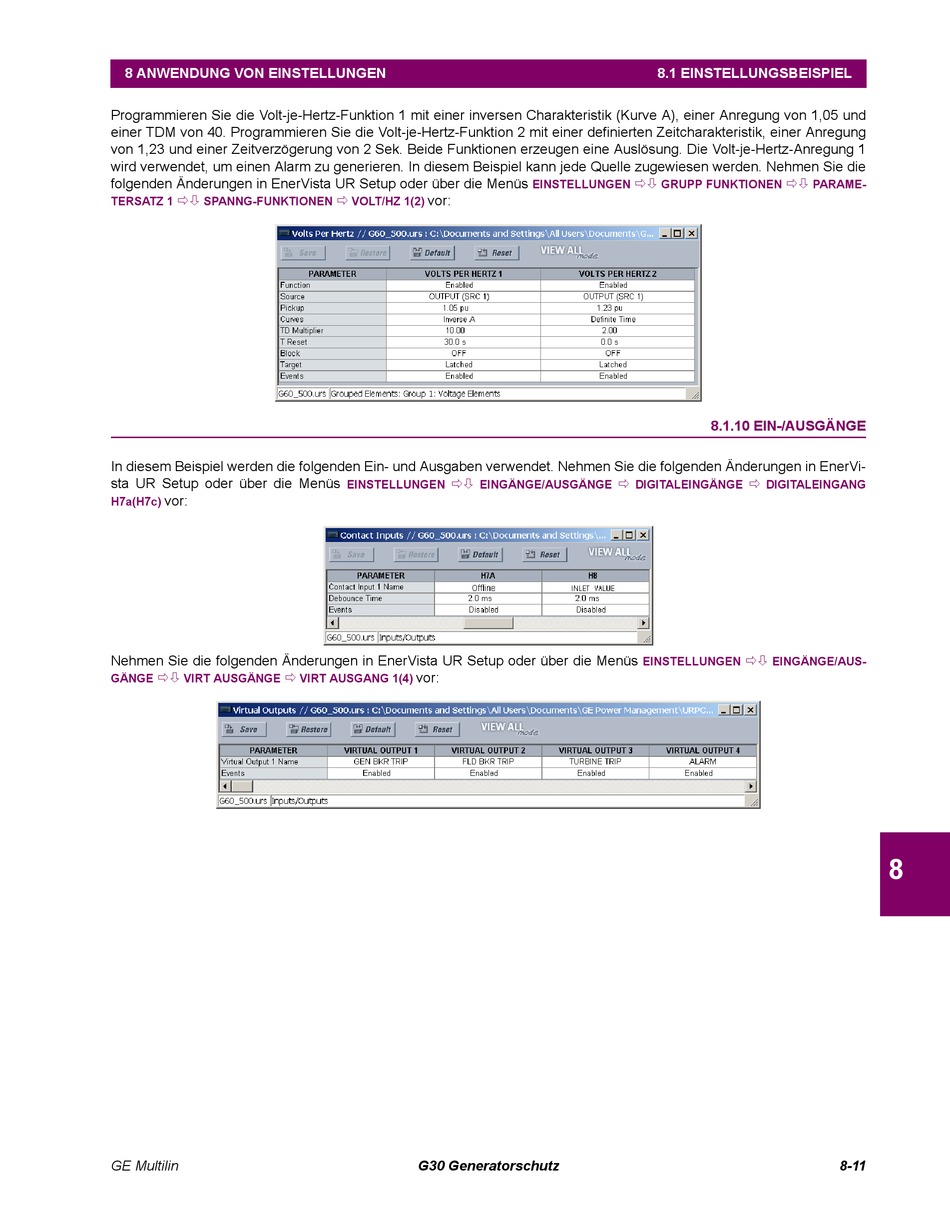

8 ANWENDUNG VON EINSTELLUNGEN
8.1 EINSTELLUNGSBEISPIEL
Programmieren Sie die Volt-je-Hertz-Funktion 1 mit einer inversen Charakteristik (Kurve A), einer Anregung von 1,05 und
einer TDM von 40. Programmieren Sie die Volt-je-Hertz-Funktion 2 mit einer definierten Zeitcharakteristik, einer Anregung
von 1,23 und einer Zeitverzögerung von 2 Sek. Beide Funktionen erzeugen eine Auslösung. Die Volt-je-Hertz-Anregung 1
wird verwendet, um einen Alarm zu generieren. In diesem Beispiel kann jede Quelle zugewiesen werden. Nehmen Sie die
folgenden Änderungen in EnerVista UR Setup oder über die Menüs
EINSTELLUNGEN
GRUPP FUNKTIONEN
PARAME-
vor:
TERSATZ 1
SPANNG-FUNKTIONEN
VOLT/HZ 1(2)
8.1.10 EIN-/AUSGÄNGE
In diesem Beispiel werden die folgenden Ein- und Ausgaben verwendet. Nehmen Sie die folgenden Änderungen in EnerVi-
sta UR Setup oder über die Menüs
EINSTELLUNGEN
EINGÄNGE/AUSGÄNGE
DIGITALEINGÄNGE
DIGITALEINGANG
vor:
H7a(H7c)
Nehmen Sie die folgenden Änderungen in EnerVista UR Setup oder über die Menüs
EINSTELLUNGEN
EINGÄNGE/AUS-
vor:
GÄNGE
VIRT AUSGÄNGE
VIRT AUSGANG 1(4)
8
GE Multilin
G30 Generatorschutz
8-11
