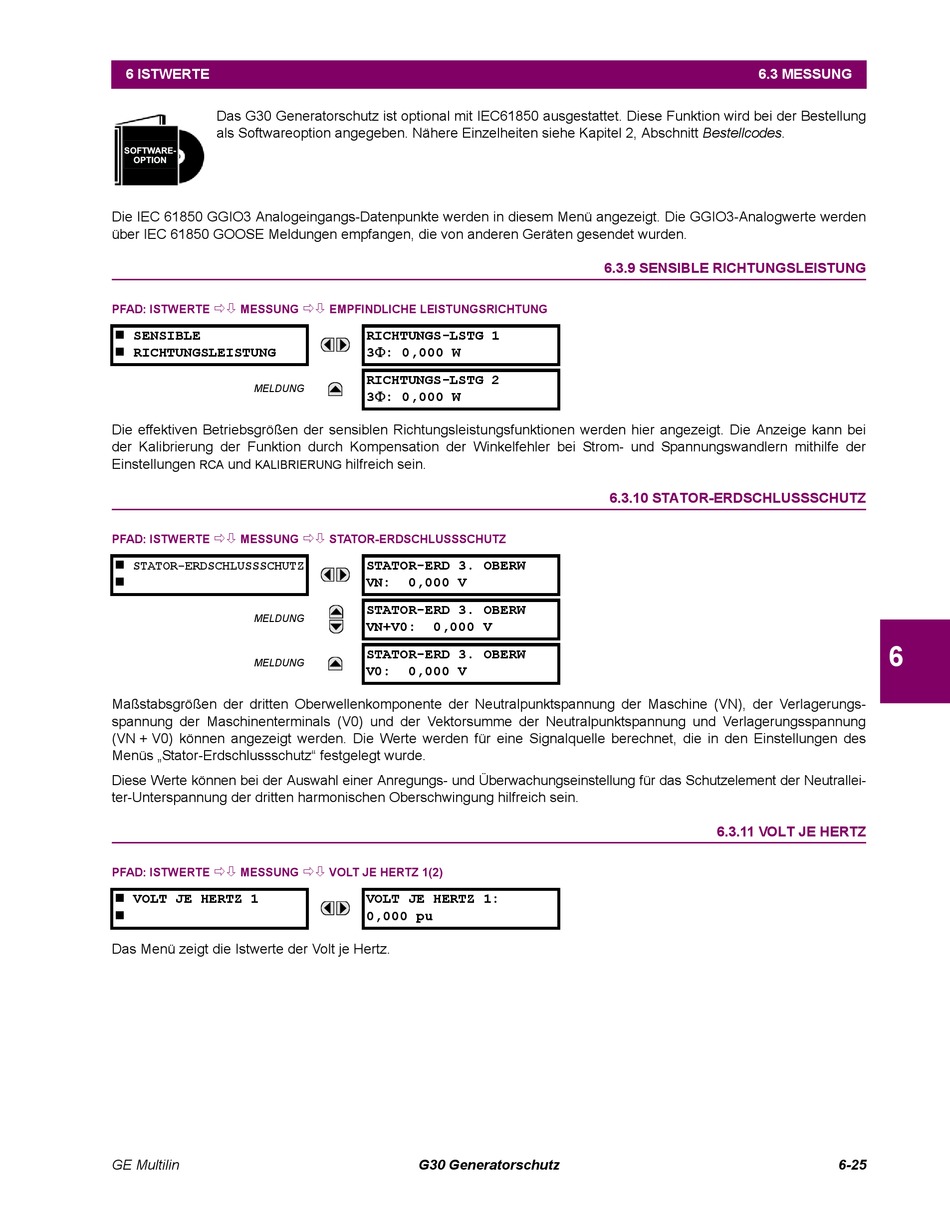

6 ISTWERTE
Das G30 Generatorschutz ist optional mit IEC61850 ausgestattet. Diese Funktion wird bei der Bestellung
als Softwareoption angegeben. Nähere Einzelheiten siehe Kapitel 2, Abschnitt Bestellcodes.
Die IEC 61850 GGIO3 Analogeingangs-Datenpunkte werden in diesem Menü angezeigt. Die GGIO3-Analogwerte werden
über IEC 61850 GOOSE Meldungen empfangen, die von anderen Geräten gesendet wurden.
PFAD: ISTWERTE
MESSUNG
SENSIBLE
RICHTUNGSLEISTUNG
MELDUNG
Die effektiven Betriebsgrößen der sensiblen Richtungsleistungsfunktionen werden hier angezeigt. Die Anzeige kann bei
der Kalibrierung der Funktion durch Kompensation der Winkelfehler bei Strom- und Spannungswandlern mithilfe der
Einstellungen
und
RCA
KALIBRIERUNG
PFAD: ISTWERTE
MESSUNG
STATOR-ERDSCHLUSSSCHUTZ
MELDUNG
MELDUNG
Maßstabsgrößen der dritten Oberwellenkomponente der Neutralpunktspannung der Maschine (VN), der Verlagerungs-
spannung der Maschinenterminals (V0) und der Vektorsumme der Neutralpunktspannung und Verlagerungsspannung
(VN + V0) können angezeigt werden. Die Werte werden für eine Signalquelle berechnet, die in den Einstellungen des
Menüs „Stator-Erdschlussschutz" festgelegt wurde.
Diese Werte können bei der Auswahl einer Anregungs- und Überwachungseinstellung für das Schutzelement der Neutrallei-
ter-Unterspannung der dritten harmonischen Oberschwingung hilfreich sein.
PFAD: ISTWERTE
MESSUNG
VOLT JE HERTZ 1
Das Menü zeigt die Istwerte der Volt je Hertz.
GE Multilin
EMPFINDLICHE LEISTUNGSRICHTUNG
RICHTUNGS-LSTG 1
3: 0,000 W
RICHTUNGS-LSTG 2
3: 0,000 W
hilfreich sein.
STATOR-ERDSCHLUSSSCHUTZ
STATOR-ERD 3. OBERW
VN:
0,000 V
STATOR-ERD 3. OBERW
VN+V0:
0,000 V
STATOR-ERD 3. OBERW
V0:
0,000 V
VOLT JE HERTZ 1(2)
VOLT JE HERTZ 1:
0,000 pu
G30 Generatorschutz
6.3 MESSUNG
6.3.9 SENSIBLE RICHTUNGSLEISTUNG
6.3.10 STATOR-ERDSCHLUSSSCHUTZ
6.3.11 VOLT JE HERTZ
6
6-25
