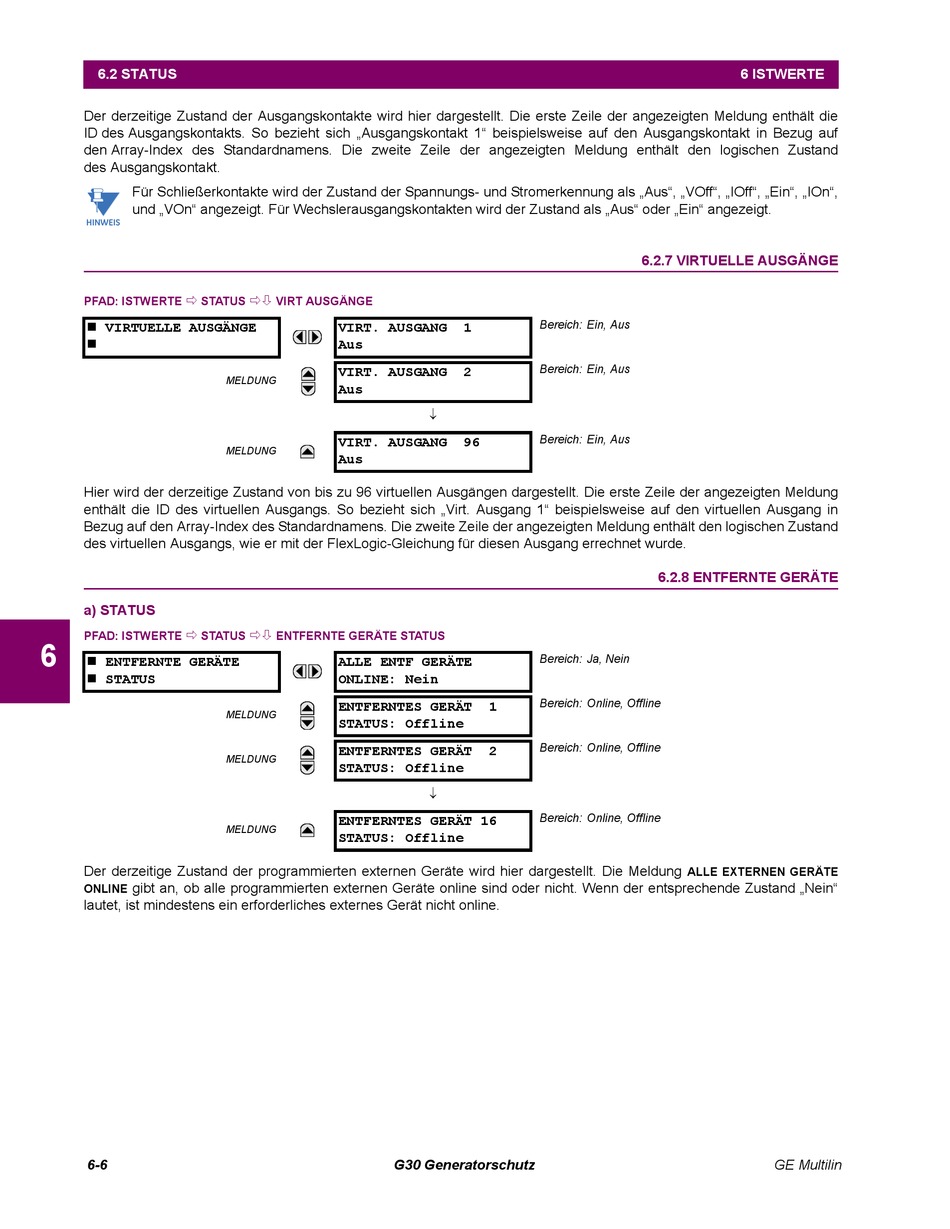

6.2 STATUS
Der derzeitige Zustand der Ausgangskontakte wird hier dargestellt. Die erste Zeile der angezeigten Meldung enthält die
ID des Ausgangskontakts. So bezieht sich „Ausgangskontakt 1" beispielsweise auf den Ausgangskontakt in Bezug auf
den Array-Index des Standardnamens. Die zweite Zeile der angezeigten Meldung enthält den logischen Zustand
des Ausgangskontakt.
Für Schließerkontakte wird der Zustand der Spannungs- und Stromerkennung als „Aus", „VOff", „IOff", „Ein", „IOn",
und „VOn" angezeigt. Für Wechslerausgangskontakten wird der Zustand als „Aus" oder „Ein" angezeigt.
PFAD: ISTWERTE
STATUS
VIRTUELLE AUSGÄNGE
Hier wird der derzeitige Zustand von bis zu 96 virtuellen Ausgängen dargestellt. Die erste Zeile der angezeigten Meldung
enthält die ID des virtuellen Ausgangs. So bezieht sich „Virt. Ausgang 1" beispielsweise auf den virtuellen Ausgang in
Bezug auf den Array-Index des Standardnamens. Die zweite Zeile der angezeigten Meldung enthält den logischen Zustand
des virtuellen Ausgangs, wie er mit der FlexLogic-Gleichung für diesen Ausgang errechnet wurde.
a) STATUS
PFAD: ISTWERTE
STATUS
6
ENTFERNTE GERÄTE
STATUS
Der derzeitige Zustand der programmierten externen Geräte wird hier dargestellt. Die Meldung
gibt an, ob alle programmierten externen Geräte online sind oder nicht. Wenn der entsprechende Zustand „Nein"
ONLINE
lautet, ist mindestens ein erforderliches externes Gerät nicht online.
6-6
VIRT AUSGÄNGE
VIRT. AUSGANG
Aus
VIRT. AUSGANG
MELDUNG
Aus
VIRT. AUSGANG
MELDUNG
Aus
ENTFERNTE GERÄTE STATUS
ALLE ENTF GERÄTE
ONLINE: Nein
ENTFERNTES GERÄT
MELDUNG
STATUS: Offline
ENTFERNTES GERÄT
MELDUNG
STATUS: Offline
ENTFERNTES GERÄT 16
MELDUNG
STATUS: Offline
G30 Generatorschutz
Bereich: Ein, Aus
1
Bereich: Ein, Aus
2
Bereich: Ein, Aus
96
Bereich: Ja, Nein
Bereich: Online, Offline
1
Bereich: Online, Offline
2
Bereich: Online, Offline
6 ISTWERTE
6.2.7 VIRTUELLE AUSGÄNGE
6.2.8 ENTFERNTE GERÄTE
ALLE EXTERNEN GERÄTE
GE Multilin
