Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 105

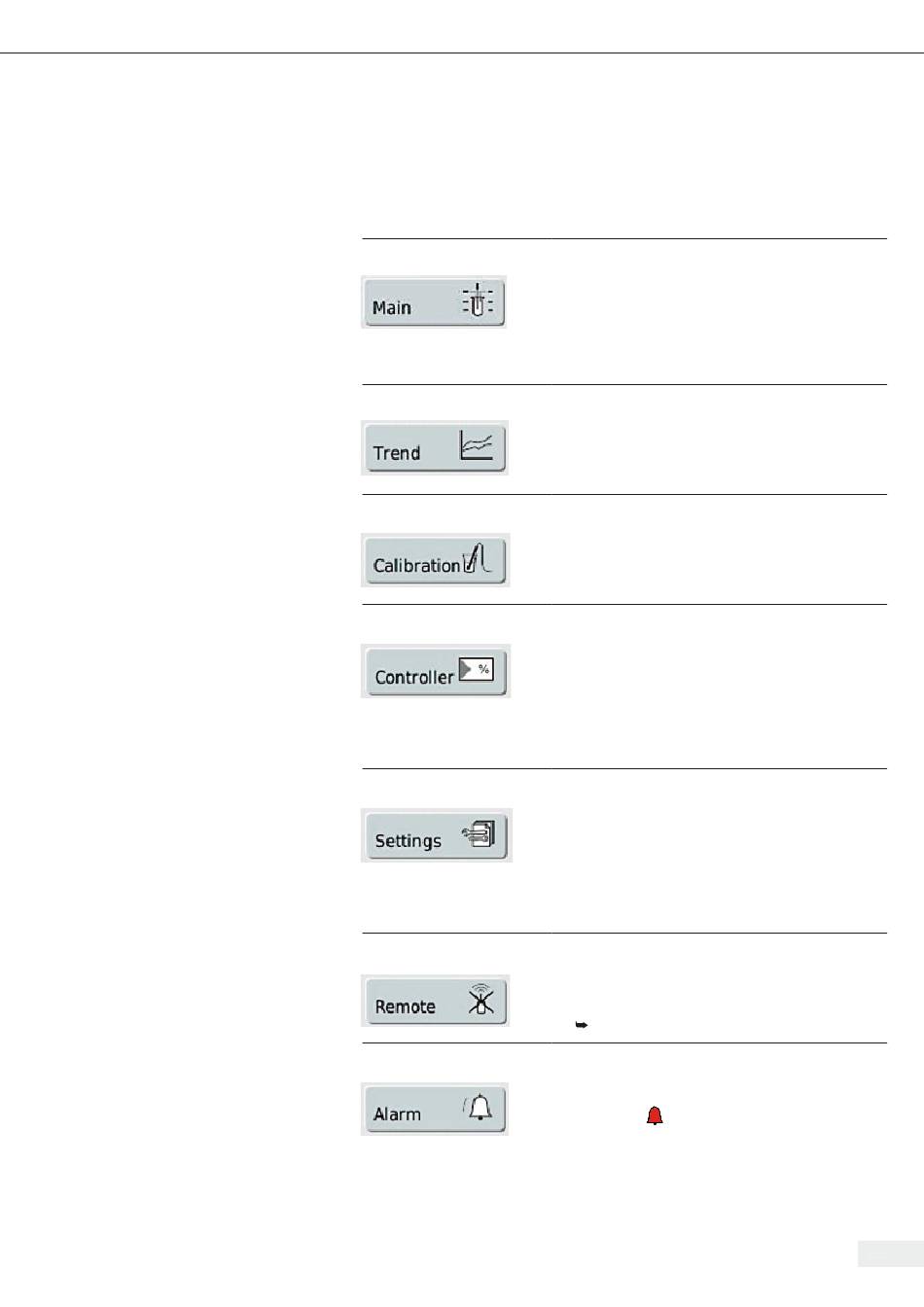

11.4 Übersicht der Hauptfunktionstasten
Hauptfunktionen können jederzeit während eines laufenden Prozesses gewählt
werden. Der Titel der im Arbeitsbereich dargestellten Hauptfunktion erscheint auch in
der Kopfzeile.
Taste, Symbol
Hauptfunktion 'Main'
Hauptfunktion 'Trend'
Hauptfunktion 'Calibration'
Hauptfunktion 'Controller'
Hauptfunktion 'Settings'
Hauptfunktion 'Remote'
Hauptfunktion 'Alarm'
Bedeutung, Verwendung
Startbildschirm mit graphischer Übersicht des
kontrollierten Gerätes:
− Anzeige der Komponenten der aktuellen Konfigu-
ration
− Übersicht der Messgrössen und Prozessparameter
− Direktzugriff auf wichtige Menüs für Bedieneinga-
ben
Anzeige von Prozessverläufen, Auswahl von 6 Param-
etern aus:
− Prozesswerten
− Sollwerten von Regelkreisen
− Ausgängen von Reglern
Menüs für Kalibrierfunktionen für beispielsweise:
− Messelektroden für pH, pO
− Totalizer für alle Pumpen (ACID, etc. )
− Totalizer für Begasungsraten bei Ventilen
− Waagen (optional, in Vorbereitung)
Bedien- und Parametriermenüs für Regler, z. B.:
− Temperaturregelung TEMP
− Drehzahlregelung STIRR
− pH-Regelung und pO -Regelung
2
− Steuerung von Korrekturmittelpumpen (z. B. pH,
SUBSx
− Begasungsrateregelung (Ventile oder Massflow-
Controller).
Grundlegende Systemeinstellungen, z. B.:
− Messbereiche von Prozesswerten:
− Handbetrieb, z. B. für Ein- und Ausgänge, Regler,
etc.
− Externe Kommunikation (z. B. mit Druckern, exter-
nen Rechnern)
− Auswahl, Änderung von Konfigurationen (pass-
wortgeschützt, nur durch autorisierten Service)
Betrieb mit externen Rechner-Systemen (Zentralrech-
ner)
− Drücken der Hauptfunktiontaste schaltet auf
'Remotebetrieb' um; Hinweise zur Konfiguration
[ Abschnitt 'Settings']
Übersichtstabelle der aufgetretenen Alarme:
− Treten Alarme auf, ändert das Symbol seine Farbe
und es ertönt ein akustisches Signal.
− Anzeige rot : Tabelle enthält noch nicht bestä-
tigte Alarme
− Drücken der Hauptfunktionstaste öffnet ein Über-
sichtsmenü aller Alarmmeldungen.
Grundlagen der Bedienung
2
