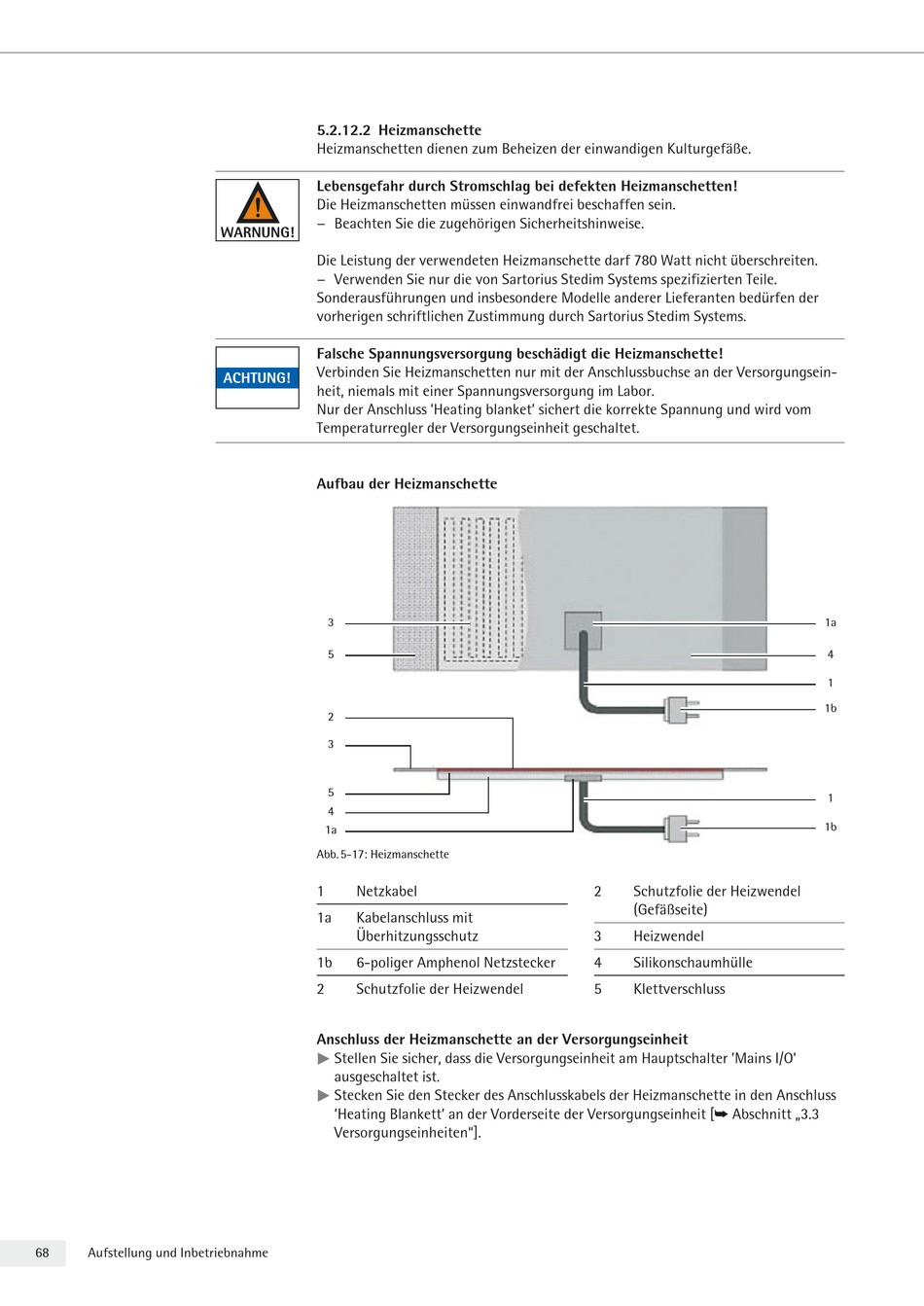

Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 68

68 Aufstellung und Inbetriebnahme
5.2.12.2 Heizmanschette
Heizmanschetten dienen zum Beheizen der einwandigen Kulturgefäße.
Lebensgefahr durch Stromschlag bei defekten Heizmanschetten!
Die Heizmanschetten müssen einwandfrei beschaffen sein.
− Beachten Sie die zugehörigen Sicherheitshinweise.
Die Leistung der verwendeten Heizmanschette darf 780 Watt nicht überschreiten.
− Verwenden Sie nur die von Sartorius Stedim Systems spezifizierten Teile.
Sonderausführungen und insbesondere Modelle anderer Lieferanten bedürfen der
vorherigen schriftlichen Zustimmung durch Sartorius Stedim Systems.
Falsche Spannungsversorgung beschädigt die Heizmanschette!
Verbinden Sie Heizmanschetten nur mit der Anschlussbuchse an der Versorgungsein-
heit, niemals mit einer Spannungsversorgung im Labor.
Nur der Anschluss 'Heating blanket' sichert die korrekte Spannung und wird vom
Temperaturregler der Versorgungseinheit geschaltet.
Aufbau der Heizmanschette
3
5
2
3
5
4
1a
Abb. 5-17: Heizmanschette
1 Netzkabel
1a Kabelanschluss mit
Überhitzungsschutz
1b 6-poliger Amphenol Netzstecker
2 Schutzfolie der Heizwendel
Anschluss der Heizmanschette an der Versorgungseinheit
t
Stellen Sie sicher, dass die Versorgungseinheit am Hauptschalter 'Mains I/O'
ausgeschaltet ist.
t
Stecken Sie den Stecker des Anschlusskabels der Heizmanschette in den Anschluss
'Heating Blankett' an der Vorderseite der Versorgungseinheit [
Versorgungseinheiten"].
2 Schutzfolie der Heizwendel
(Gefäßseite)
3 Heizwendel
4 Silikonschaumhülle
5 Klettverschluss
Abschnitt „3.3
1a
4
1
1b
1
1b
