11. Grundlagen der Bedienung
11.1 Bedienoberfläche
Die Bedienoberfläche bietet einen grafischen Überblick des kontrollierten Geräts mit
Symbolen von Reaktor, Bauteilen der Gasversorgung (z. B. Ventile, MFC´s), Sonden,
Pumpen, Dosierzählern und, wenn vorhanden, weiteren Peripheriegeräten mit ihrer
typischen Anordnung am Reaktor.
Die Bedienoberfläche ist in 3 Teilbereiche gegliedert:
− Kopfzeile
− Fußzeile
− Arbeitsbereich
11.1.1 Kopfzeile

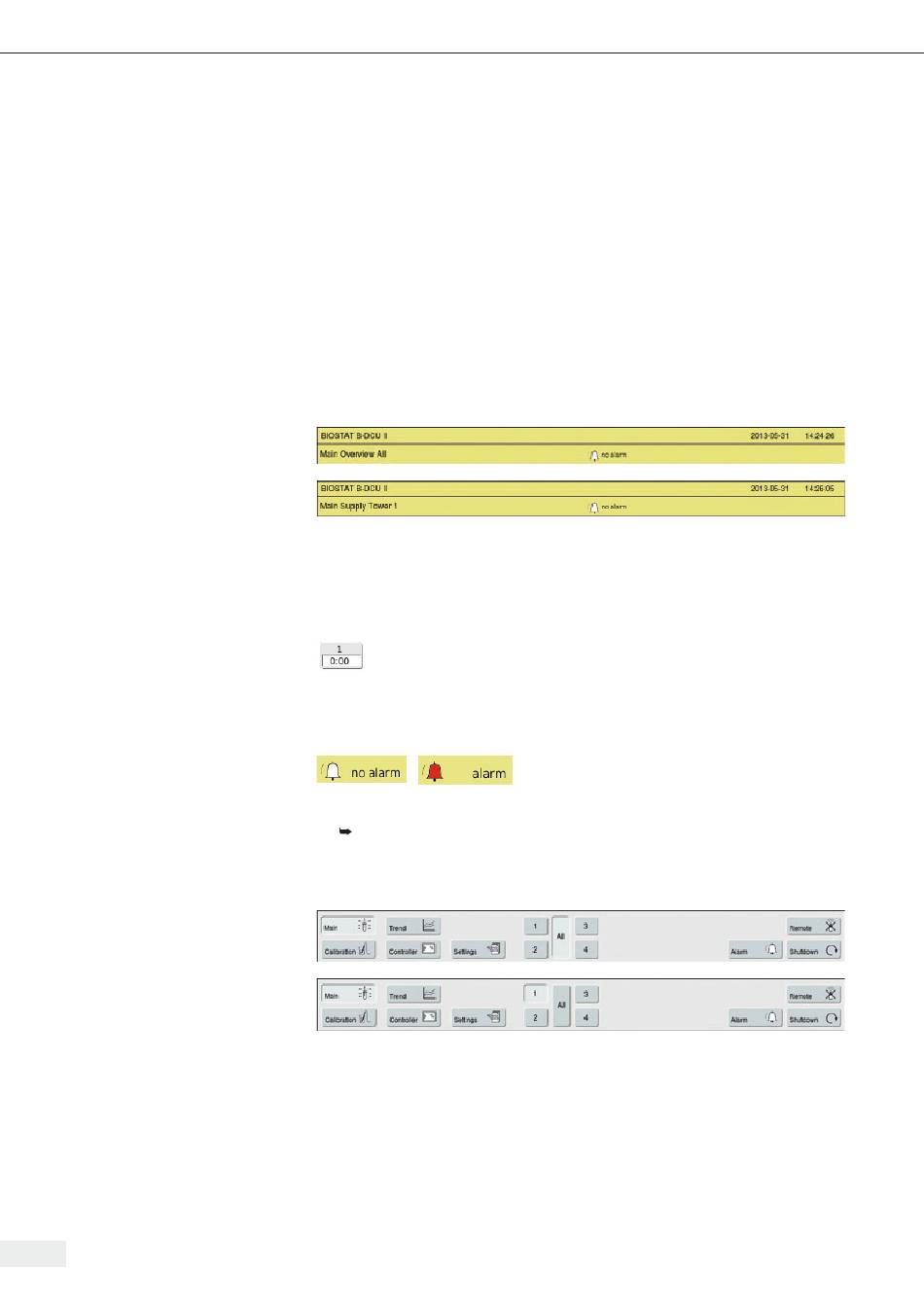

Abb. 12-1: Beispiele zur Kopfzeile: 'Main Overview All' und 'Main Supply Tower 1'
Datum, Uhrzeit
Beispiel: 2009-05-13 14:55:09
Datum im Format [ jjjj-mm-tt ]; Uhrzeit im Format [ hh:mm:ss ]
Zugang zum Untermenü für Eingabe einer Zeit (Bezugszeit für Prozessstart).
Alarmanzeige
− Glocke weiss: kein Alarm
− Glocke rot: Alarm aufgetreten, Information in der Alarmkennung
[ Liste der Alarmkennungen im Anhang] und im 'Alarm'-Menü
Alarmmeldungen lassen sich in der Hauptfunktion 'Alarm' anzeigen.
11.2 Fußzeile
Abb. 12-2: Anwahl von 'Main' über die Hauptfunktionstaste
Die Fusszeile enthält die 'Hauptfunktionstasten' zum Umschalten zwischen den
'Hauptfunktionen'.
Darstellungsweise:
− gewählte Hauptfunktion: Taste hellgrau, niedergedrückt
− nicht gewählte Funktionen: Tasten dunkelgrau, erhaben
