16.11 Gasfluss-Regler
Beachten Sie die Angaben zum Mess-/Regelbereich der Begasungsraten bei Ihrem
Bioreaktor. Bei Betrieb des Bioreaktors mit Überdruck kann durch den Gegendruck die
maximale Begasungsrate evtl. nicht mehr erreicht werden.
Gasfluss-Regler steuern Massflow Controller der jeweils zugeordneten Gasstrecke
('GasSp' oder 'GasOv') [ PI-Diagramm] an. Dieser erlaubt es, das Reaktorgefäß mit
stetig veränderbaren Gasströmen zu begasen.
Der Gasflussregler arbeitet normalerweise als Folgeregler im pO -Kaskadenregelkreis.
2
Der Führungsregler (pO -Regler) steuert den Massflow Controller entsprechend der
2
Abfolge in der Regelkaskade mit einem kontinuierlichen Ausgangssignal an.
Der Gasfluss-Regler kann im Führungsregler abgewählt werden. Er steht dann als
Sollwertgeber zur Verfügung. Er steuert den Massflow Controller mit einem analogen
Sollwertsignal.

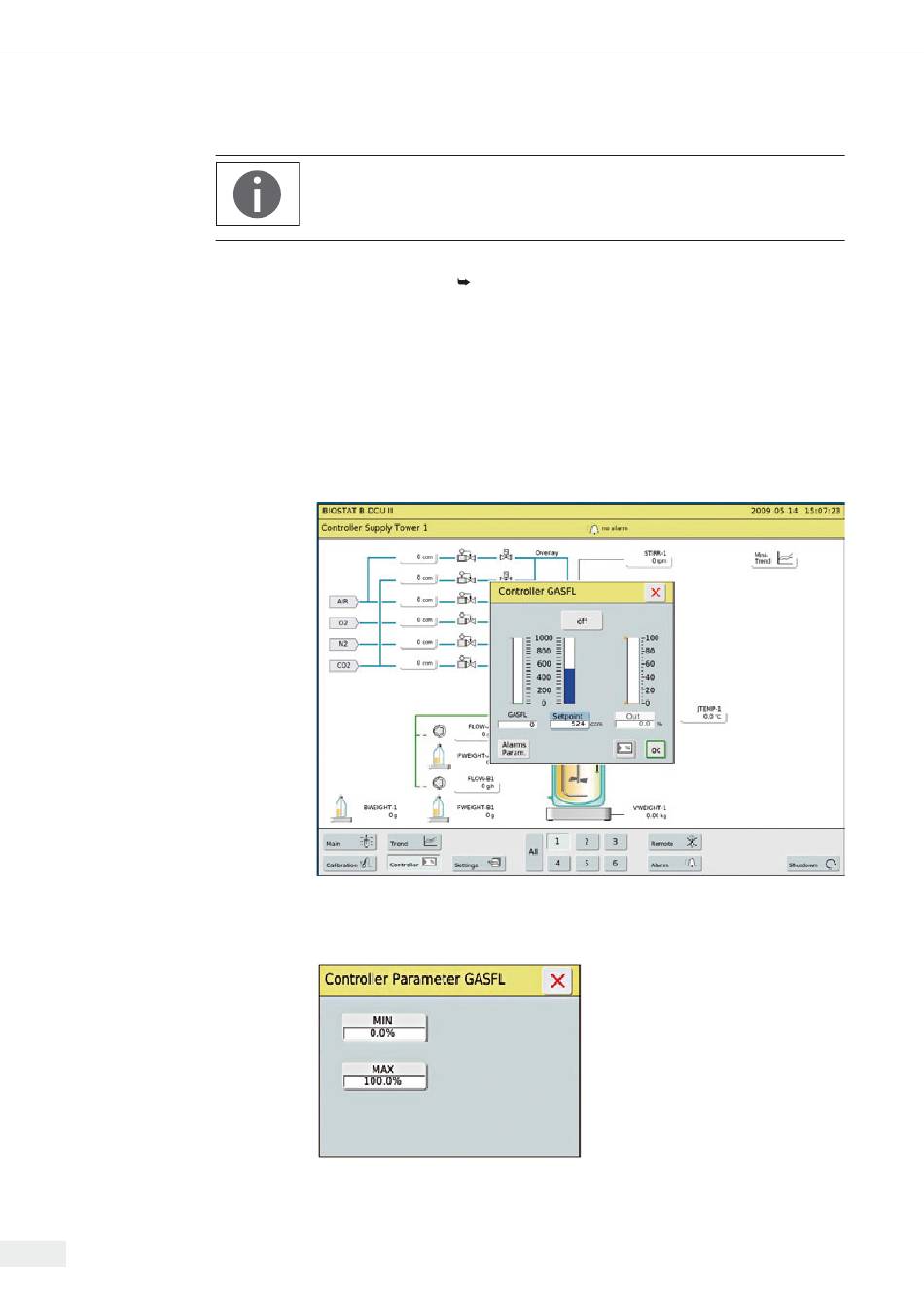

Bedienmenü A
Abb. 17-31: Bedienmenü beim Durchflussregler GASFL B
Parametriermenü B
Abb. 17-32: Parametrierbildschirm beim Durchflussregler GASFL)
