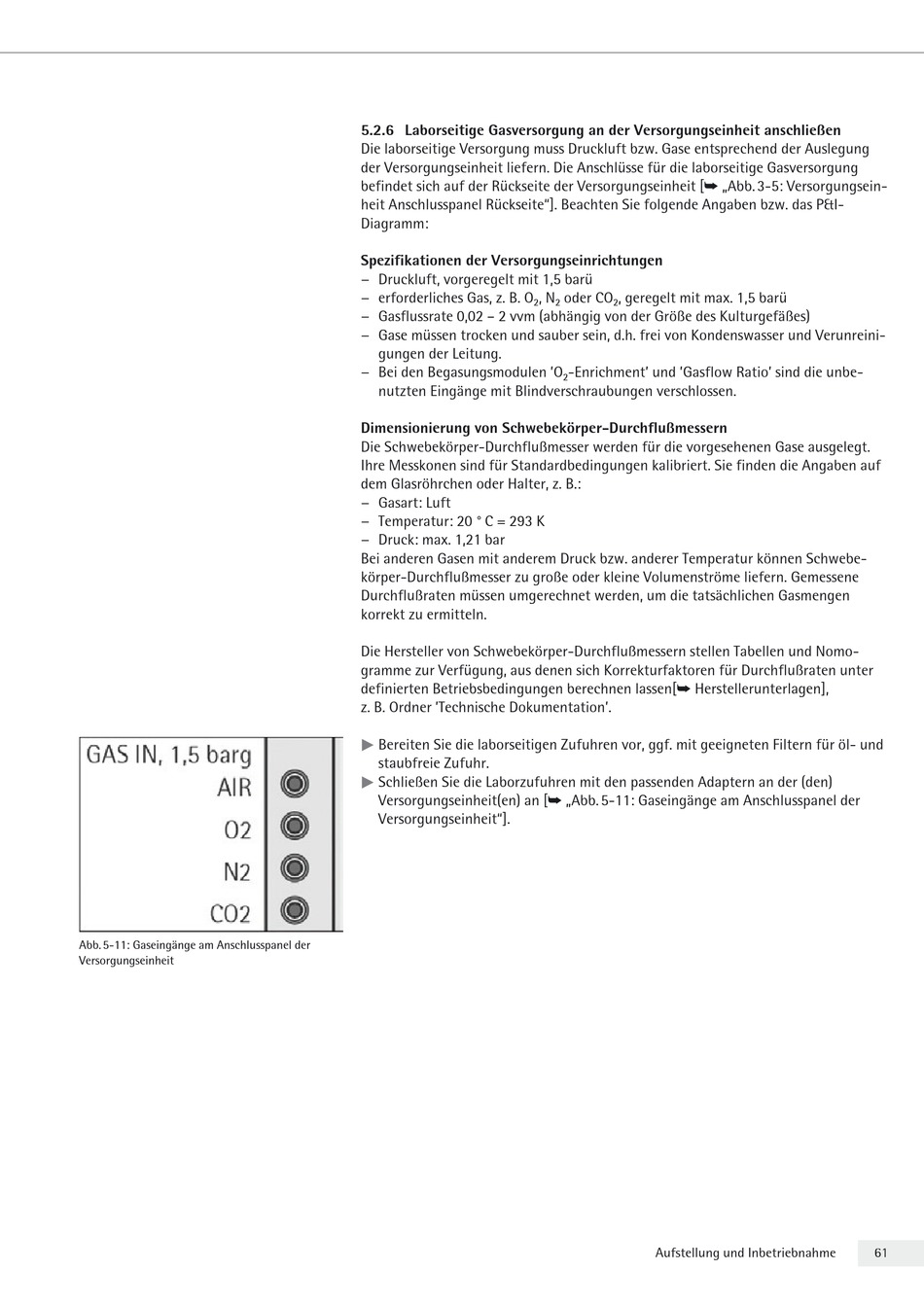

Abb. 5-11: Gaseingänge am Anschlusspanel der
Versorgungseinheit
5.2.6 Laborseitige Gasversorgung an der Versorgungseinheit anschließen
Die laborseitige Versorgung muss Druckluft bzw. Gase entsprechend der Auslegung
der Versorgungseinheit liefern. Die Anschlüsse für die laborseitige Gasversorgung
befindet sich auf der Rückseite der Versorgungseinheit [
heit Anschlusspanel Rückseite"]. Beachten Sie folgende Angaben bzw. das P&I-
Diagramm:
Spezifikationen der Versorgungseinrichtungen
− Druckluft, vorgeregelt mit 1,5 barü
− erforderliches Gas, z. B. O
2
− Gasflussrate 0,02 – 2 vvm (abhängig von der Größe des Kulturgefäßes)
− Gase müssen trocken und sauber sein, d.h. frei von Kondenswasser und Verunreini-
gungen der Leitung.
− Bei den Begasungsmodulen 'O
nutzten Eingänge mit Blindverschraubungen verschlossen.
Dimensionierung von Schwebekörper-Durchflußmessern
Die Schwebekörper-Durchflußmesser werden für die vorgesehenen Gase ausgelegt.
Ihre Messkonen sind für Standardbedingungen kalibriert. Sie finden die Angaben auf
dem Glasröhrchen oder Halter, z. B.:
− Gasart: Luft
− Temperatur: 20 ° C = 293 K
− Druck: max. 1,21 bar
Bei anderen Gasen mit anderem Druck bzw. anderer Temperatur können Schwebe-
körper-Durchflußmesser zu große oder kleine Volumenströme liefern. Gemessene
Durchflußraten müssen umgerechnet werden, um die tatsächlichen Gasmengen
korrekt zu ermitteln.
Die Hersteller von Schwebekörper-Durchflußmessern stellen Tabellen und Nomo-
gramme zur Verfügung, aus denen sich Korrekturfaktoren für Durchflußraten unter
definierten Betriebsbedingungen berechnen lassen[
z. B. Ordner 'Technische Dokumentation'.
t
Bereiten Sie die laborseitigen Zufuhren vor, ggf. mit geeigneten Filtern für öl- und
staubfreie Zufuhr.
t
Schließen Sie die Laborzufuhren mit den passenden Adaptern an der (den)
Versorgungseinheit(en) an [
Versorgungseinheit"].
, N oder CO , geregelt mit max. 1,5 barü
2 2
-Enrichment' und 'Gasflow Ratio' sind die unbe-
2
Herstellerunterlagen],
„Abb. 5-11: Gaseingänge am Anschlusspanel der
Aufstellung und Inbetriebnahme
„Abb. 3-5: Versorgungsein-
