5.2.2 Versorgungseinheit an Spanungsversorgung anschließen
Die Netztrenneinrichtung und die Schnittstelle zum BioPAT
auf der Rückseite der Versorgungseinheit.
Ethernet DCU-Tower
Serial-A
Serial-B
Serial-C
Serial-D
Serial-E
Serial-F Exhaust
Pump-C
Pump-D
Pump-E
Pump-F
External Drive
Press Out
Common Alarm
Lamp/T-Trap
1
GAS IN, 1,5 barg
Cooling Water
2-4 barg

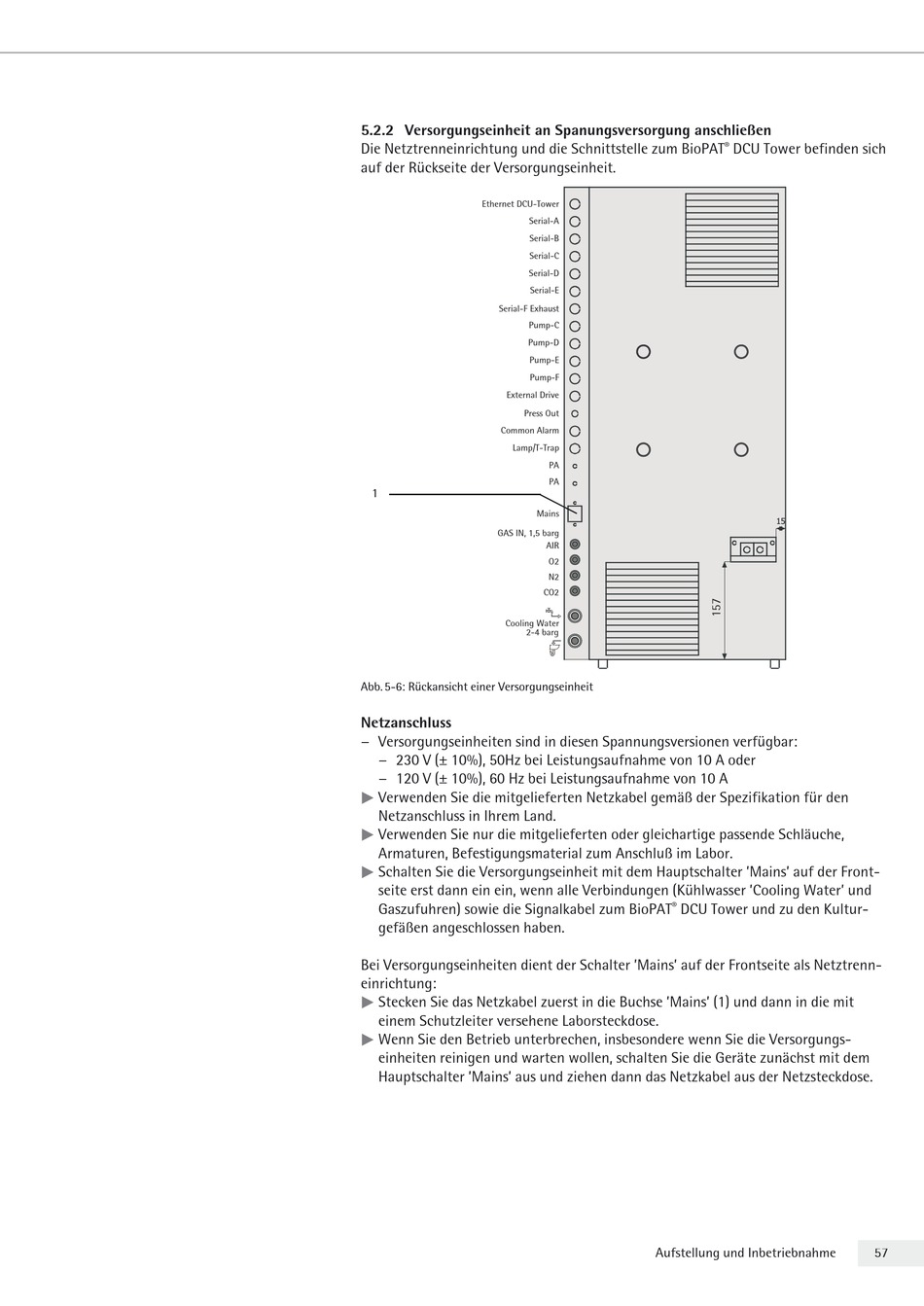

Abb. 5-6: Rückansicht einer Versorgungseinheit
Netzanschluss
− Versorgungseinheiten sind in diesen Spannungsversionen verfügbar:
− 230 V (± 10%), 50Hz bei Leistungsaufnahme von 10 A oder
− 120 V (± 10%), 60 Hz bei Leistungsaufnahme von 10 A
t
Verwenden Sie die mitgelieferten Netzkabel gemäß der Spezifikation für den
Netzanschluss in Ihrem Land.
t
Verwenden Sie nur die mitgelieferten oder gleichartige passende Schläuche,
Armaturen, Befestigungsmaterial zum Anschluß im Labor.
t
Schalten Sie die Versorgungseinheit mit dem Hauptschalter 'Mains' auf der Front-
seite erst dann ein ein, wenn alle Verbindungen (Kühlwasser 'Cooling Water' und
Gaszufuhren) sowie die Signalkabel zum BioPAT
gefäßen angeschlossen haben.
Bei Versorgungseinheiten dient der Schalter 'Mains' auf der Frontseite als Netztrenn-
einrichtung:
t
Stecken Sie das Netzkabel zuerst in die Buchse 'Mains' (1) und dann in die mit
einem Schutzleiter versehene Laborsteckdose.
t
Wenn Sie den Betrieb unterbrechen, insbesondere wenn Sie die Versorgungs-
einheiten reinigen und warten wollen, schalten Sie die Geräte zunächst mit dem
Hauptschalter 'Mains' aus und ziehen dann das Netzkabel aus der Netzsteckdose.
PA
PA
Mains
AIR
O2
N2
CO2
®
DCU Tower und zu den Kultur-
Aufstellung und Inbetriebnahme
®
DCU Tower befinden sich
15
57
57
