Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 31

1
2
2a
2b
2c
2d
2e
3
4a
4b
4c
4d
5
6
7
8
9
10
11a
11b
11c
11d
12a
2 - 4 b a r g
12b

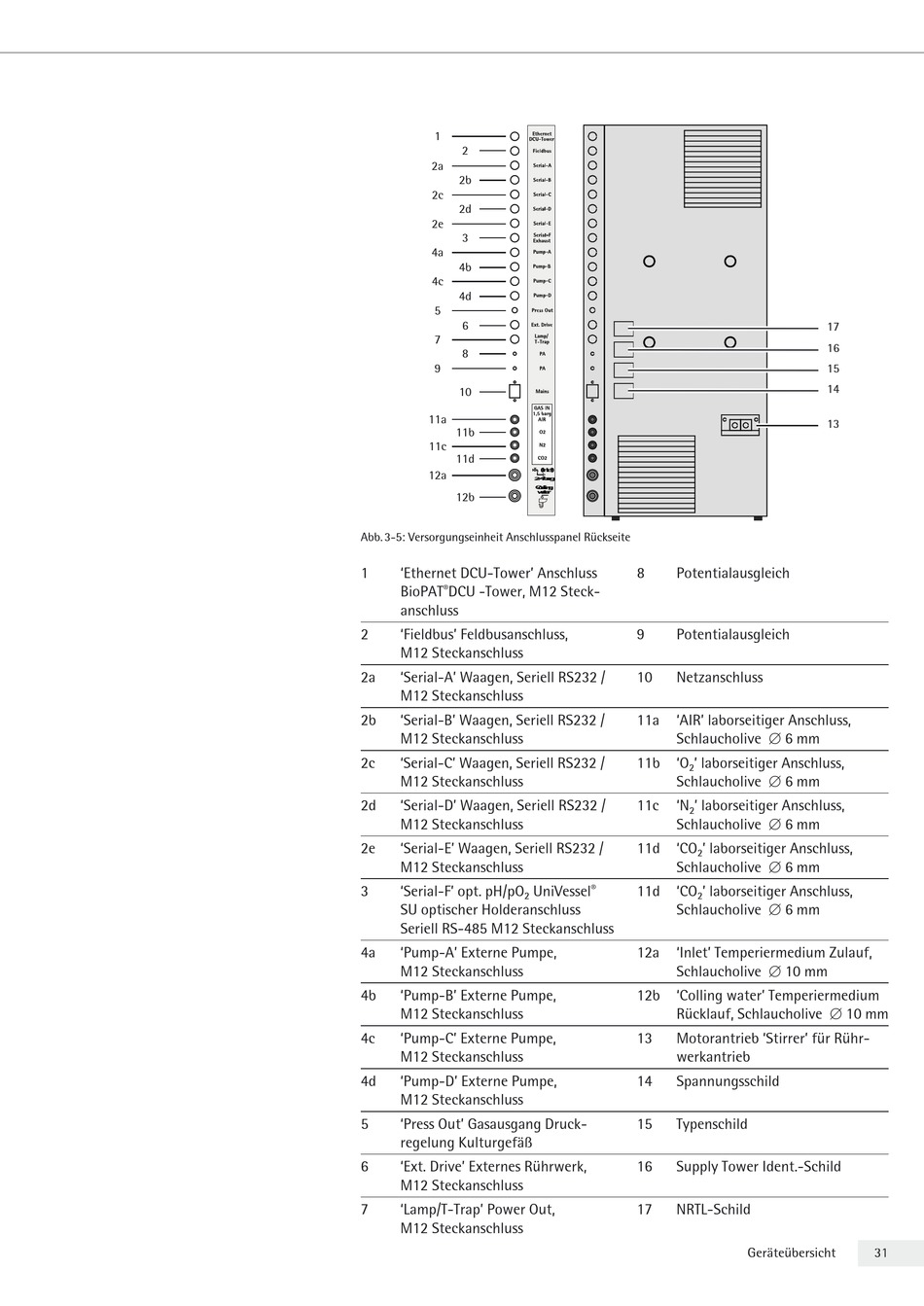

Abb. 3-5: Versorgungseinheit Anschlusspanel Rückseite
1 'Ethernet DCU-Tower' Anschluss
®
BioPAT DCU -Tower, M12 Steck-
anschluss
2 'Fieldbus' Feldbusanschluss,
M12 Steckanschluss
2a 'Serial-A' Waagen, Seriell RS232 /
M12 Steckanschluss
2b 'Serial-B' Waagen, Seriell RS232 /
M12 Steckanschluss
2c 'Serial-C' Waagen, Seriell RS232 /
M12 Steckanschluss
2d 'Serial-D' Waagen, Seriell RS232 /
M12 Steckanschluss
2e 'Serial-E' Waagen, Seriell RS232 /
M12 Steckanschluss
3 'Serial-F' opt. pH/pO UniVessel
2
SU optischer Holderanschluss
Seriell RS-485 M12 Steckanschluss
4a 'Pump-A' Externe Pumpe,
M12 Steckanschluss
4b 'Pump-B' Externe Pumpe,
M12 Steckanschluss
4c 'Pump-C' Externe Pumpe,
M12 Steckanschluss
4d 'Pump-D' Externe Pumpe,
M12 Steckanschluss
5 'Press Out' Gasausgang Druck-
regelung Kulturgefäß
6 'Ext. Drive' Externes Rührwerk,
M12 Steckanschluss
7 'Lamp/T-Trap' Power Out,
M12 Steckanschluss
( I n l e t )
C o o l i n g
w a t e r
8 Potentialausgleich
9 Potentialausgleich
10 Netzanschluss
11a 'AIR' laborseitiger Anschluss,
Schlaucholive d 6 mm
11b 'O ' laborseitiger Anschluss,
2
Schlaucholive d 6 mm
11c 'N ' laborseitiger Anschluss,
2
Schlaucholive d 6 mm
11d 'CO ' laborseitiger Anschluss,
2
Schlaucholive d 6 mm
®
11d 'CO ' laborseitiger Anschluss,
2
Schlaucholive d 6 mm
12a 'Inlet' Temperiermedium Zulauf,
Schlaucholive d 10 mm
12b 'Colling water' Temperiermedium
Rücklauf, Schlaucholive d 10 mm
13 Motorantrieb 'Stirrer' für Rühr-
werkantrieb
14 Spannungsschild
15 Typenschild
16 Supply Tower Ident.-Schild
17 NRTL-Schild
17
16
15
14
13
Geräteübersicht 31 31
