18.3 Prozesswertalarme
Das DCU-System besitzt Grenzwertüberwachungsroutinen, die alle Prozessgrößen
(Messwerte und errechnete Prozesswerte) auf Einhaltung von Alarmgrenzen
(High/Low) überwachen.
High/Low-Alarmgrenzen müssen in den Messbereichsgrenzen liegen. Nach Eingabe
der Alarmgrenzen können Sie die Grenzwertüberwachung für jede Prozessgröße
individuell freigeben oder sperren.
Das DCU-System kann bestimmte Prozessausgänge bei Prozesswert-Alarmen über
Verriegelungsfunktionen in den ‚Shut down '-Zustand schalten.
Bedienbild

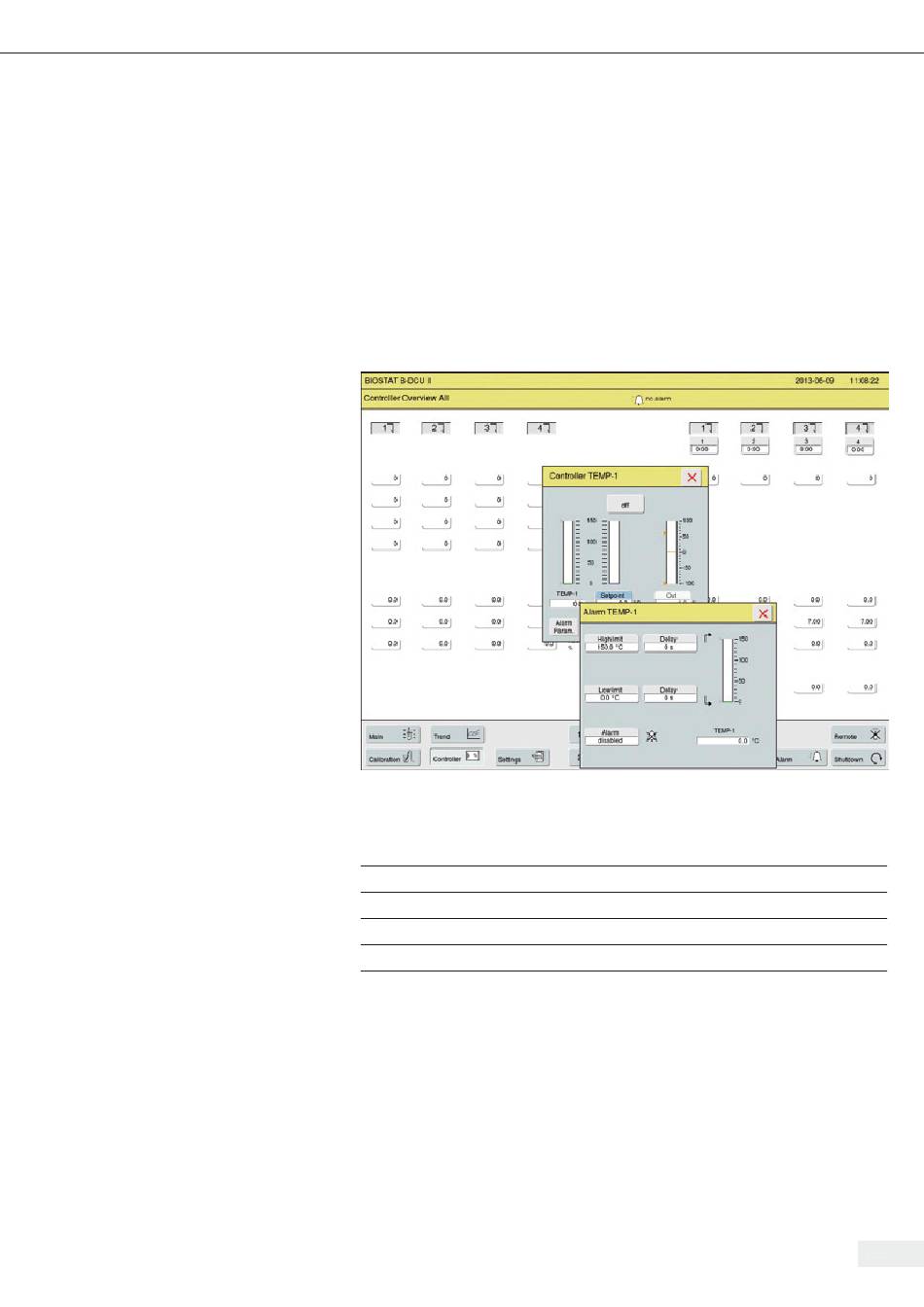

Abb. 19-3: Untermenü für Einstellung der Alarmüberwachung, Beispiel 'TEMP-1', Aufruf aus Hauptmenü
'Controller', Übersicht 'ALL'.
Feld Wert
Highlimit °C
Lowlimit °C
Alarm
disable
enable
Funktion, Anzeige, erforderliche Eingabe
obere Alarmgrenze in physikal. des Einheit PV
untere Alarmgrenze in physikal. Einheit des PV
Status für die Alarmüberwachung
Alarmüberwachung High/Low-Alarme gesperrt
Alarmüberwachung High/Low-Alarme aktiv
Alarme 245 245
