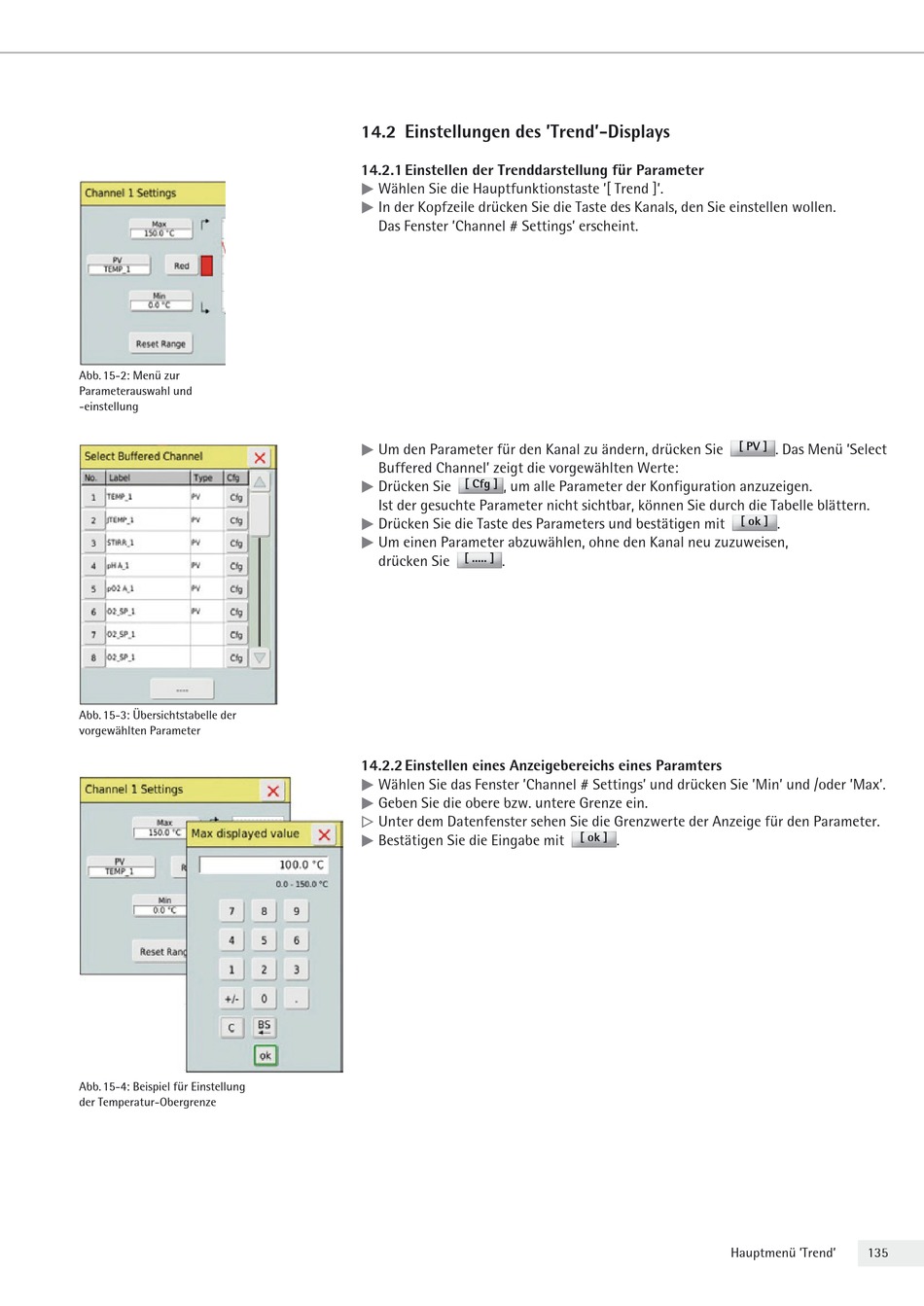

Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 135

Abb. 15-2: Menü zur
Parameterauswahl und
-einstellung
Abb. 15-3: Übersichtstabelle der
vorgewählten Parameter
Abb. 15-4: Beispiel für Einstellung
der Temperatur-Obergrenze
14.2 Einstellungen des 'Trend'-Displays
14.2.1 Einstellen der Trenddarstellung für Parameter
t
Wählen Sie die Hauptfunktionstaste '[ Trend ]'.
t
In der Kopfzeile drücken Sie die Taste des Kanals, den Sie einstellen wollen.
Das Fenster 'Channel # Settings' erscheint.
t
Um den Parameter für den Kanal zu ändern, drücken Sie
Buffered Channel' zeigt die vorgewählten Werte:
t
[ Cfg ]
Drücken Sie , um alle Parameter der Konfiguration anzuzeigen.
Ist der gesuchte Parameter nicht sichtbar, können Sie durch die Tabelle blättern.
t
Drücken Sie die Taste des Parameters und bestätigen mit
t
Um einen Parameter abzuwählen, ohne den Kanal neu zuzuweisen,
[ ..... ]
drücken Sie .
14.2.2 Einstellen eines Anzeigebereichs eines Paramters
t
Wählen Sie das Fenster 'Channel # Settings' und drücken Sie 'Min' und /oder 'Max'.
t
Geben Sie die obere bzw. untere Grenze ein.
y
Unter dem Datenfenster sehen Sie die Grenzwerte der Anzeige für den Parameter.
t
Bestätigen Sie die Eingabe mit
[ PV ]
[ ok ]
[ ok ]
.
Hauptmenü 'Trend'
. Das Menü 'Select
.
