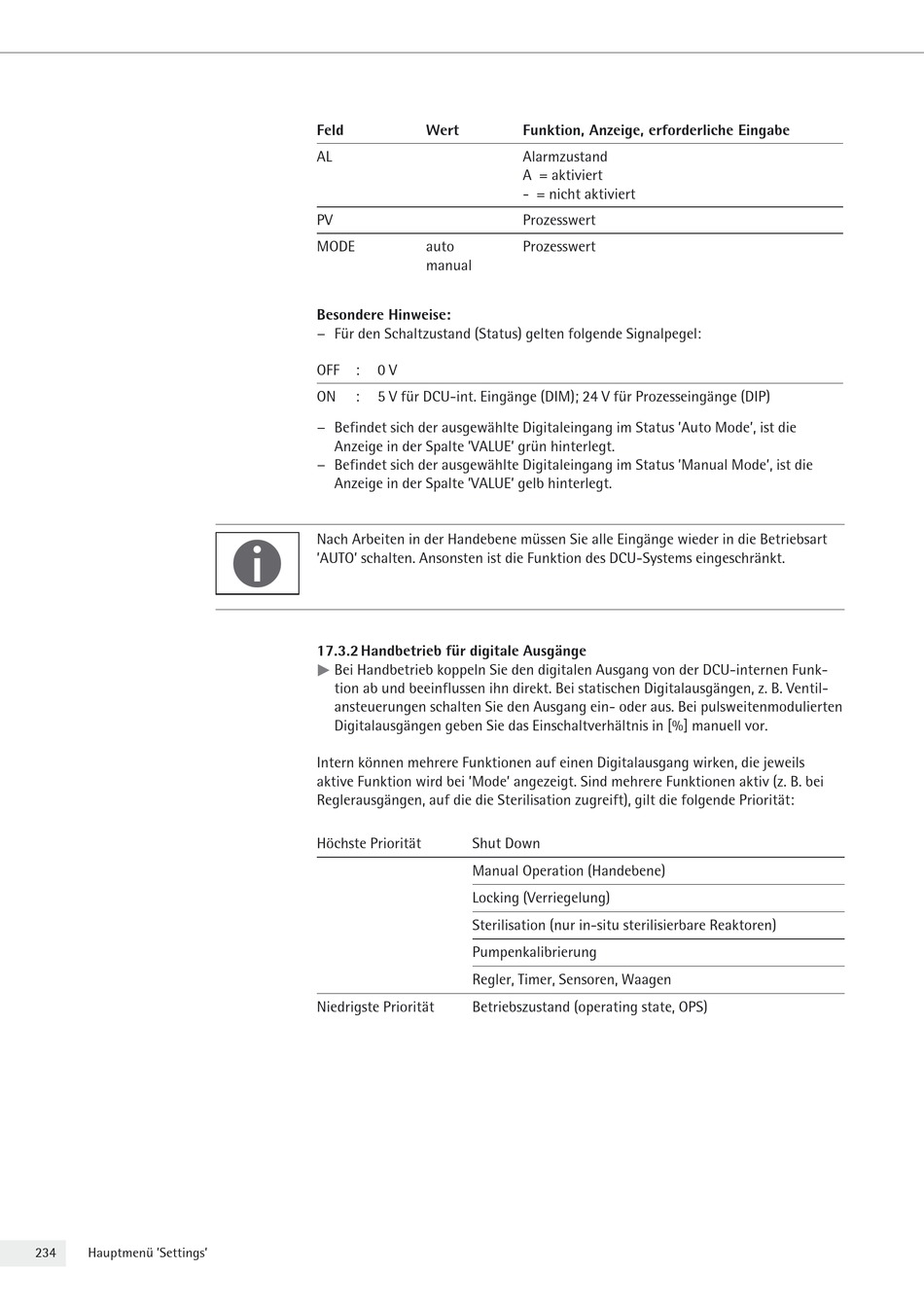

234 Hauptmenü 'Settings'
Feld Wert
AL
PV
MODE auto
manual
Besondere Hinweise:
− Für den Schaltzustand (Status) gelten folgende Signalpegel:
OFF : 0 V
ON : 5 V für DCU-int. Eingänge (DIM); 24 V für Prozesseingänge (DIP)
− Befindet sich der ausgewählte Digitaleingang im Status 'Auto Mode', ist die
Anzeige in der Spalte 'VALUE' grün hinterlegt.
− Befindet sich der ausgewählte Digitaleingang im Status 'Manual Mode', ist die
Anzeige in der Spalte 'VALUE' gelb hinterlegt.
Nach Arbeiten in der Handebene müssen Sie alle Eingänge wieder in die Betriebsart
'AUTO' schalten. Ansonsten ist die Funktion des DCU-Systems eingeschränkt.
17.3.2 Handbetrieb für digitale Ausgänge
t
Bei Handbetrieb koppeln Sie den digitalen Ausgang von der DCU-internen Funk-
tion ab und beeinflussen ihn direkt. Bei statischen Digitalausgängen, z. B. Ventil-
ansteuerungen schalten Sie den Ausgang ein- oder aus. Bei pulsweitenmodulierten
Digitalausgängen geben Sie das Einschaltverhältnis in [%] manuell vor.
Intern können mehrere Funktionen auf einen Digitalausgang wirken, die jeweils
aktive Funktion wird bei 'Mode' angezeigt. Sind mehrere Funktionen aktiv (z. B. bei
Reglerausgängen, auf die die Sterilisation zugreift), gilt die folgende Priorität:
Höchste Priorität Shut Down
Manual Operation (Handebene)
Locking (Verriegelung)
Sterilisation (nur in-situ sterilisierbare Reaktoren)
Pumpenkalibrierung
Regler, Timer, Sensoren, Waagen
Niedrigste Priorität Betriebszustand (operating state, OPS)
Funktion, Anzeige, erforderliche Eingabe
Alarmzustand
A = aktiviert
- = nicht aktiviert
Prozesswert
Prozesswert
