238 Hauptmenü 'Settings'
17.3.4 Handbetrieb für analoge Ausgänge
Sie können analoge Ausgänge von den DCU-internen Funktionen trennen und durch
Signale mit einem relativen Pegel (0...100 %) direkt beeinflussen. Ausgangssignale
haben diese Prioritäten:
Höchste Priorität Shut Down
Manual Operation (Handebene)
Locking (Verriegelung)
Höchste Priorität Regler, etc.

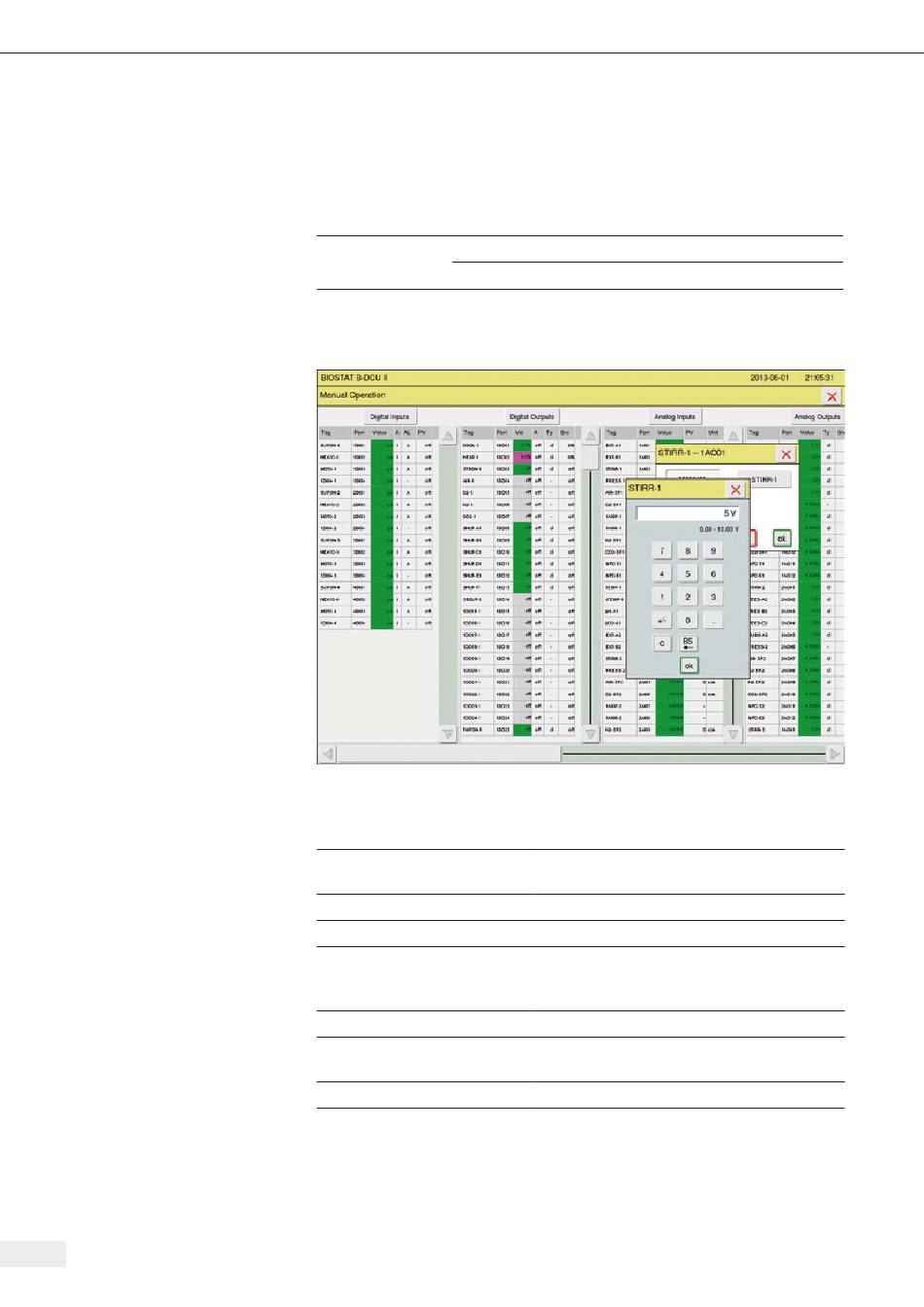

Bedienbild
Abb. 18-6: Manuelle Einstellung digitaler Eingänge, Beispiel 'STIRR-1' (Simulation für Steuersignal an die
Drehzahlregelung das Motorantriebs)
Feld Wert
Tag
Port
VALUE PV
Ty
SRC
MODE auto
manual
1AO01 Tag-Name
STIRR-1 Tag-Name
Funktion, Anzeige, erforderliche Eingabe
Anzeige des analogen Ausgangs, Wahl Betriebsart
'AUTO' oder 'MANUAL'
Hardware-Adresse
Ausgangssignal 0 ... 10 V bzw. 0/4 ... 20 mA
Vorgeschaltete Funktion
CL = Regler
– = ohne
Ausgang vorgeschaltete Regler
Normalbetrieb, externer Eingang wirkt auf DCU
Handbetrieb, manuelle Vorgabe Digitaleingang
Tag-Nr. und Bezeichnung des analogen Ausgangs
Beispiel: Kanal mit Ausgang STIRR-1 belegt
