11.2.1 Arbeitsbereich
Der 'Arbeitsbereich zeigt die Funktionselemente und Untermenüs der aktiven Haupt-
funktion an:
− vorgewählte Prozesswerte mit aktuellem Mess- oder Sollwert
− Pumpen oder Dosierzähler mit Prozesswerten, z. B. Durchfluss-raten oder Dosier-
volumina für Korrekturmittel und Gase
− Regler, z. B. für Temperatur, Drehzahl, Massflow Regler MFC, usw., mit aktuellen
Sollwerten
− Sonden, z. B. für pH, pO , Antischaum, usw., mit Messwerten
2
− Peripheriegeräte, z. B. Wägeeinrichtung, mit Messwerten oder aktuellen Sollwerten

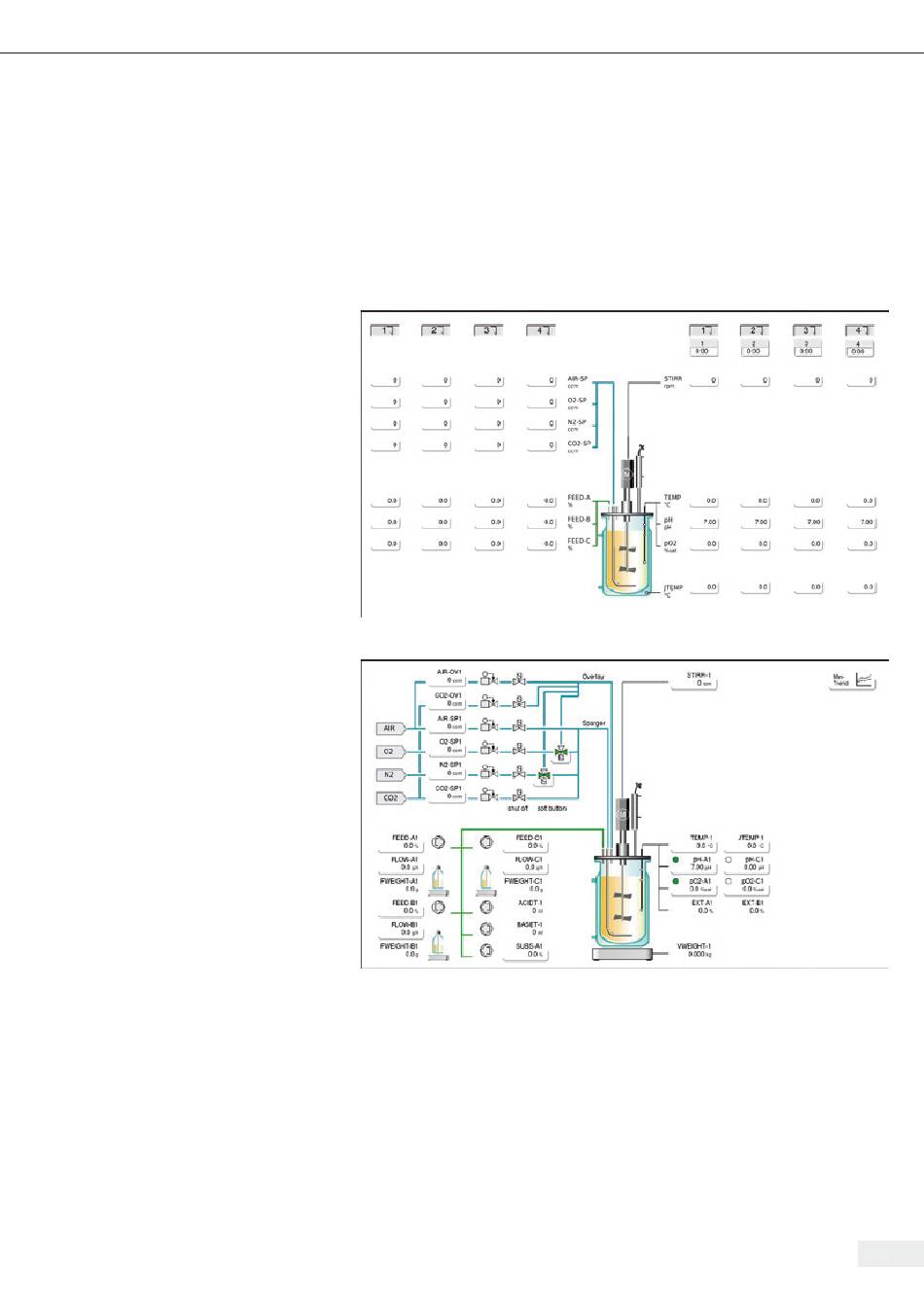

Abb. 12-3: Beispiel: Hauptbildschirm 'Controller' für alle Einheiten
Abb. 12-4: Beispiel: Hauptbildschirm 'Controller' für für Unit 1
− Das DCU-System wird direkt am Display durch Anwahl einer Haupt-funktion und
der zugehörigen Untermenüs bedient. Die Funktions-elemente im Arbeitsbereich
und die Hauptfunktionstasten in der Fusszeile enthalten 'Touch keys'. Durch deren
Antippen aktivieren Sie zugeordnete Untermenüs., z. B. wie für die Eingabe von
Daten und Sollwerten oder die Auswahl von Betriebsarten erforderlich.
− Verfügbare Funktionen, 'Tag'-Namen, Parameter und Untermenüs hängen vom
kontrollierten Gerät ab, für das das DCU-System be-stimmt ist, und von der Konfi-
guration.
