16.3 Reglerbedienung allgemein
Die Bedienung der Regler ist weitestgehend einheitlich. Sie umfasst die Einstellung
der Sollwerte und Alarmgrenzen sowie die Auswahl der Reg-lerbetriebsart. Die Zuord-
nung des Reglerausgangs, wenn ein Regler mehrere Ausgänge ansteuern kann, und
Reglereinstellungen, die im Routinebetrieb nicht erforderlich sind, erfolgen über die
Parametrierfunktionen, die über Passwort zugänglich sind.
Bedienbild

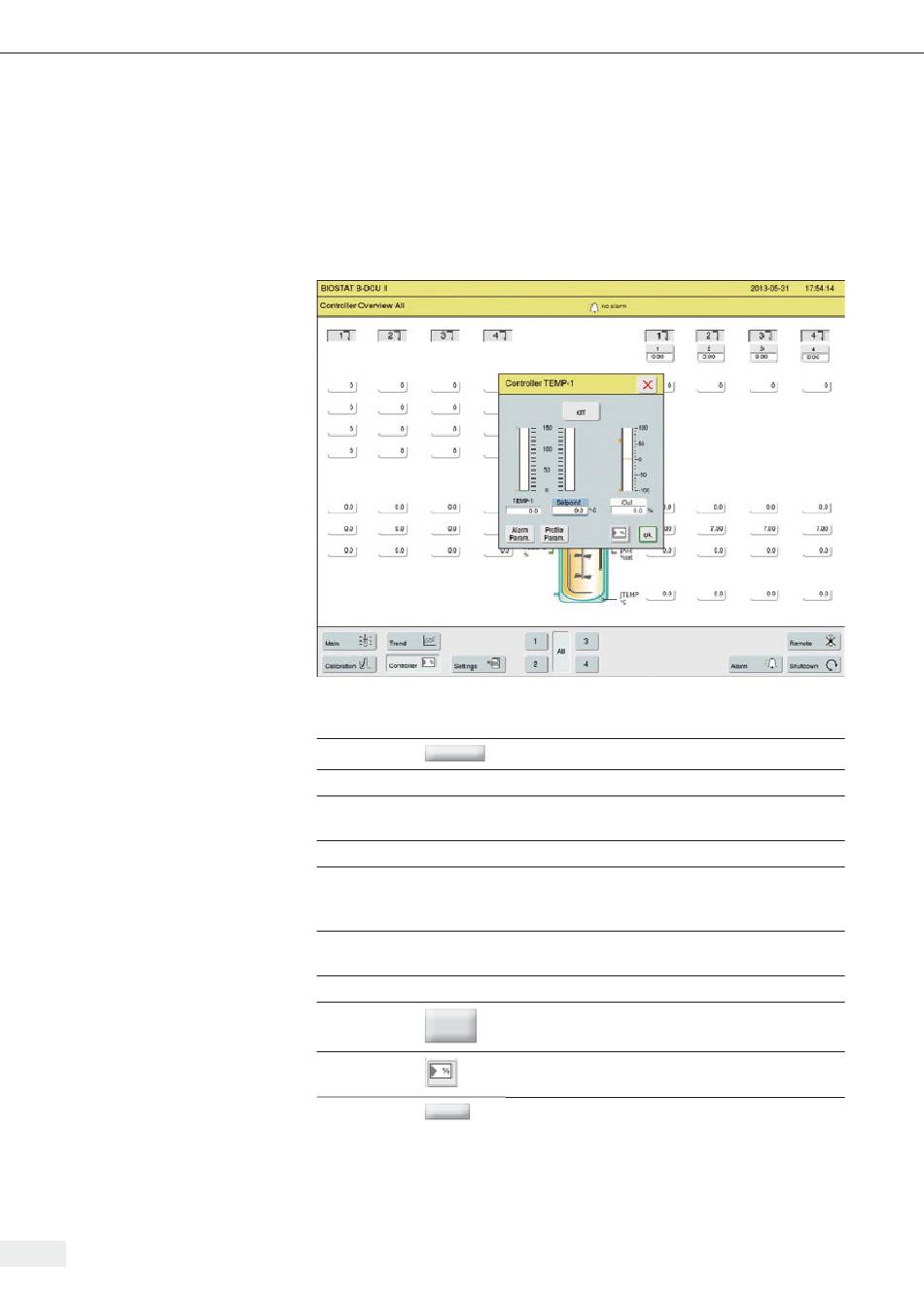

Abb. 17-1: Auswahl des Temperaturreglers aus dem Übersichtsmenü 'All'
Feld Anzeige
Funktionstaste [ Mode ]
off
auto
manual
TEMP
Setpoint
Out
Alarms Param.
Alarm
Param.
Funktionstaste
Funktionstaste
[ ok ]
Funktion, erforderliche Eingabe
Eingabe der Regler-Betriebsart
Regler und Folgeregler abgeschaltet
Regler eingeschaltet, Folgeregler in Betriebs-art
'cascade'
manueller Zugriff auf Reglerausgang
Istwert des Prozesswertes in seiner physik. Einheit,
z. B. [degC] für Temperatur, [rpm] für Drehzahl, [pH]
für pH-Wert, etc.
Sollwert des Prozesswertes in der physik. Einheit,
z. B. [°C] für Temperatur
Anzeige Reglerausgang
Eingabe der Alarmlimits (High, Low) und Alarmstatus
(enabled, disabled)
Zugriff auf Reglerparameter (über Passwort) bei
Kaskadenreglern: Wahl der Folgeregler
Eingaben bestätigen mit 'ok'
