Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 30

30 Geräteübersicht

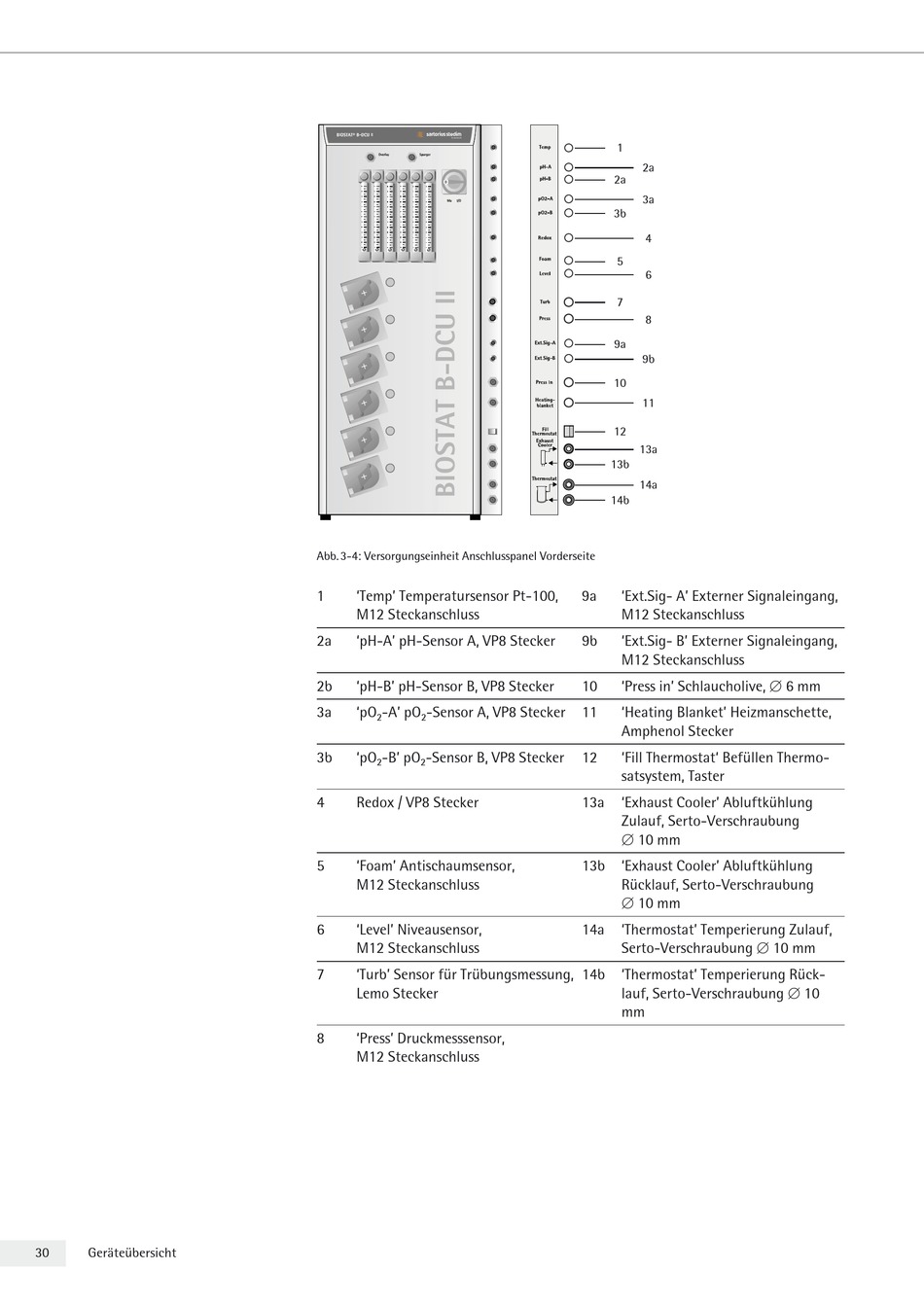

Abb. 3-4: Versorgungseinheit Anschlusspanel Vorderseite
1 'Temp' Temperatursensor Pt-100,
M12 Steckanschluss
2a 'pH-A' pH-Sensor A, VP8 Stecker
2b 'pH-B' pH-Sensor B, VP8 Stecker
3a 'pO -A' pO -Sensor A, VP8 Stecker 11
2 2
3b 'pO -B' pO -Sensor B, VP8 Stecker
2 2
4 Redox / VP8 Stecker
5 'Foam' Antischaumsensor,
M12 Steckanschluss
6 'Level' Niveausensor,
M12 Steckanschluss
7 'Turb' Sensor für Trübungsmessung,
Lemo Stecker
8 'Press' Druckmesssensor,
M12 Steckanschluss
1
2a
2a
3a
3b
4
5
6
7
8
9a
9b
10
11
12
13a
13b
14a
14b
9a 'Ext.Sig- A' Externer Signaleingang,
M12 Steckanschluss
9b 'Ext.Sig- B' Externer Signaleingang,
M12 Steckanschluss
10 'Press in' Schlaucholive, d 6 mm
'Heating Blanket' Heizmanschette,
Amphenol Stecker
12 'Fill Thermostat' Befüllen Thermo-
satsystem, Taster
13a 'Exhaust Cooler' Abluftkühlung
Zulauf, Serto-Verschraubung
d 10 mm
13b 'Exhaust Cooler' Abluftkühlung
Rücklauf, Serto-Verschraubung
d 10 mm
14a 'Thermostat' Temperierung Zulauf,
Serto-Verschraubung d 10 mm
14b 'Thermostat' Temperierung Rück-
lauf, Serto-Verschraubung d 10
mm
