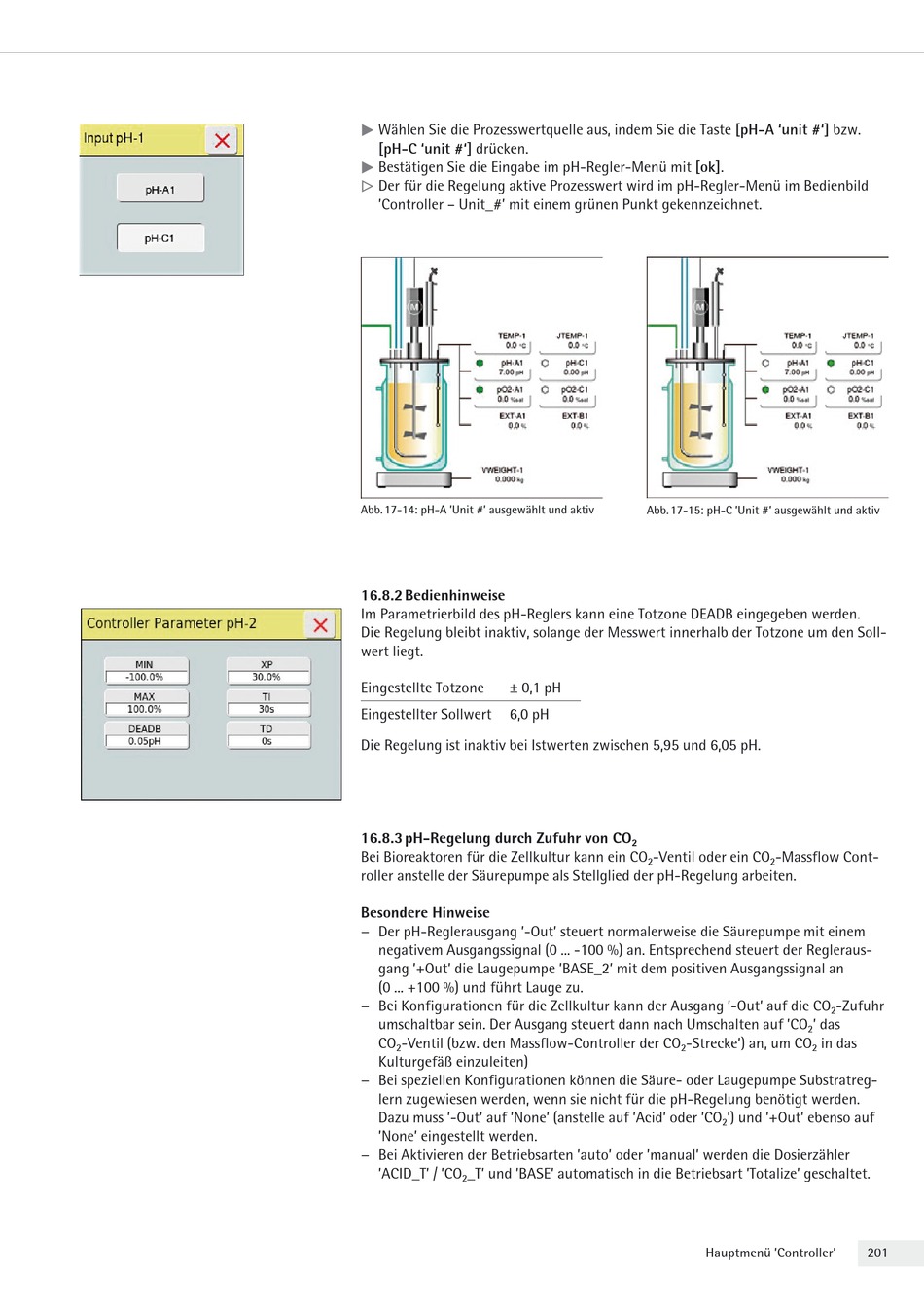

Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 201

t
Wählen Sie die Prozesswertquelle aus, indem Sie die Taste [pH-A 'unit #'] bzw.
[pH-C 'unit #'] drücken.
t
Bestätigen Sie die Eingabe im pH-Regler-Menü mit [ok].
y
Der für die Regelung aktive Prozesswert wird im pH-Regler-Menü im Bedienbild
'Controller – Unit_#' mit einem grünen Punkt gekennzeichnet.
Abb. 17-14: pH-A 'Unit #' ausgewählt und aktiv
16.8.2 Bedienhinweise
Im Parametrierbild des pH-Reglers kann eine Totzone DEADB eingegeben werden.
Die Regelung bleibt inaktiv, solange der Messwert innerhalb der Totzone um den Soll-
wert liegt.
Eingestellte Totzone ± 0,1 pH
Eingestellter Sollwert 6,0 pH
Die Regelung ist inaktiv bei Istwerten zwischen 5,95 und 6,05 pH.
16.8.3 pH-Regelung durch Zufuhr von CO
Bei Bioreaktoren für die Zellkultur kann ein CO
roller anstelle der Säurepumpe als Stellglied der pH-Regelung arbeiten.
Besondere Hinweise
− Der pH-Reglerausgang '-Out' steuert normalerweise die Säurepumpe mit einem
negativem Ausgangssignal (0 ... -100 %) an. Entsprechend steuert der Regleraus-
gang '+Out' die Laugepumpe 'BASE_2' mit dem positiven Ausgangssignal an
(0 ... +100 %) und führt Lauge zu.
− Bei Konfigurationen für die Zellkultur kann der Ausgang '-Out' auf die CO
umschaltbar sein. Der Ausgang steuert dann nach Umschalten auf 'CO
CO -Ventil (bzw. den Massflow-Controller der CO
2
Kulturgefäß einzuleiten)
− Bei speziellen Konfigurationen können die Säure- oder Laugepumpe Substratreg-
lern zugewiesen werden, wenn sie nicht für die pH-Regelung benötigt werden.
Dazu muss '-Out' auf 'None' (anstelle auf 'Acid' oder 'CO
'None' eingestellt werden.
− Bei Aktivieren der Betriebsarten 'auto' oder 'manual' werden die Dosierzähler
'ACID_T' / 'CO _T' und 'BASE' automatisch in die Betriebsart 'Totalize' geschaltet.
2
Abb. 17-15: pH-C 'Unit #' ausgewählt und aktiv
2
-Ventil oder ein CO -Massflow Cont-
2 2
-Strecke') an, um CO
2
') und '+Out' ebenso auf
2
Hauptmenü 'Controller'
-Zufuhr
2
' das
2
in das
2
