Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 213

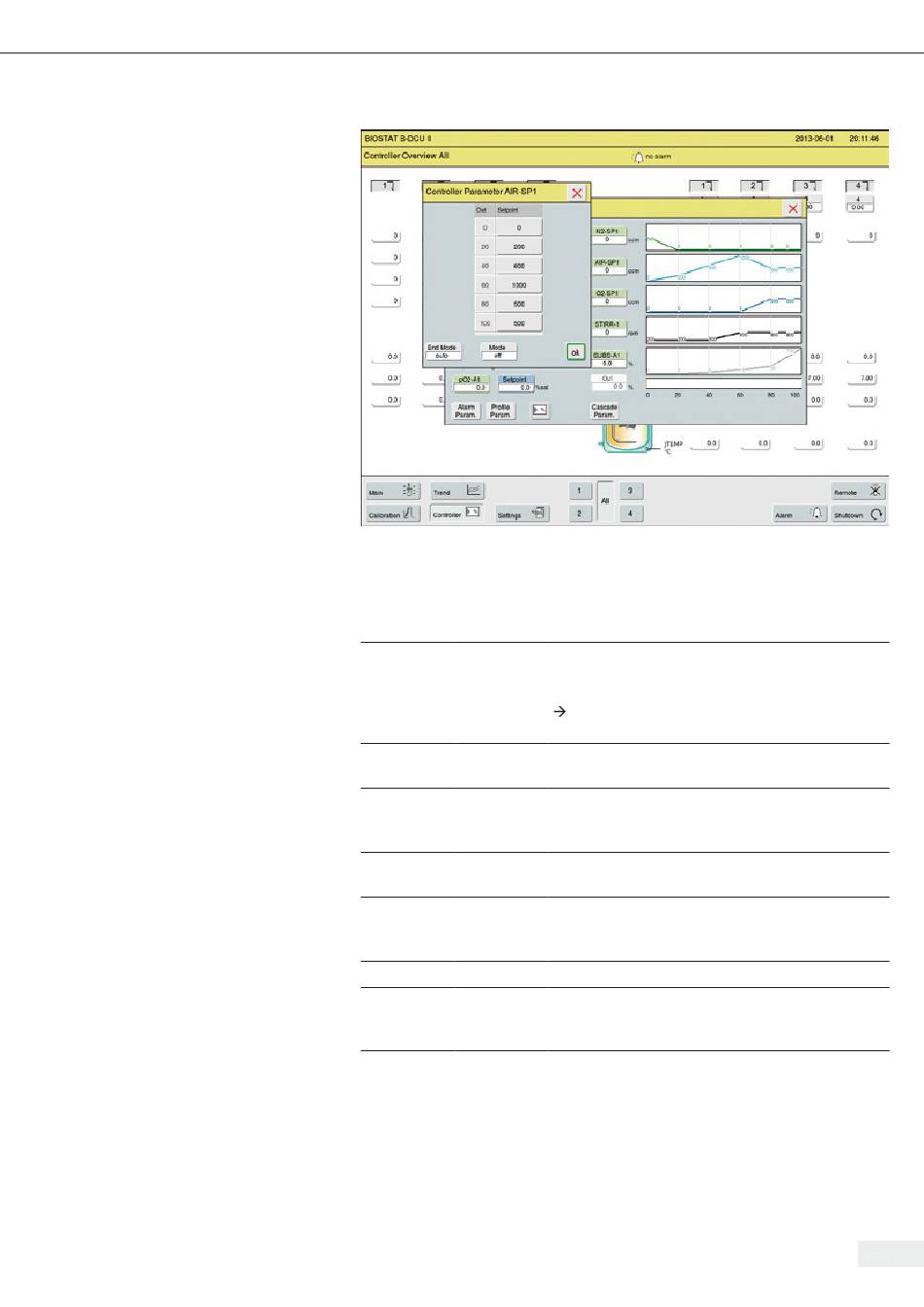

Abb. 17-24: Einstellung des Folgereglers
Elemente der Bedienbilder zur Auswahl und Einstellung
Feld Wert
Cascade #
N , O , AIR tag
2 2
etc.
SP, OV, FL tag
etc.
1, 2 etc. #
Out %
Setpoint PV
End mode off,
auto
Mode disable
enable
Funktion, Anzeige, erforderliche Eingabe
Folgeregler, der der Position 'Cascade #'
zugeordnet werden soll;
bis zu 6 Folgeregler sind möglich
[ Konfiguration, Spezifikation]
bis zu 5 Folgeregler können eine Regelkaskade bilden
Zufuhr von Medien (Gase, Substrat) oder Stellglieder
(z. B. Antriebe)
Zufuhr zur Regelstrecke (z. B. Sparger 'SP',
Kopfbegasung 'OV' am Kulturgefäß oder -behälter,
Massflow Controller 'FL')
Einheit, die vom Reglerausgang angesteuert wird,
z. B. Nr. 1, 2
Ausgangssignal 'Out' vom Führungsregler im
Regelbereich 0 ... 100 %, dem die Sollwerte der
Folgeregler zugewiesen werden sollen
Sollwert der Folgerregler in ihrer physikalischen Einheit
Betriebsart für Folgeregler, wenn der Führungsregler
'off' oder 'disabled' ist; nach Notabschaltung oder
Einschalten wiederhergestellte Betriebsart
Manuell schaltbare Betriebsart des Folgereglers
(nur verfügbar, wenn der Führungsregler den
Betriebszustand 'off' oder 'disabled' hat)
