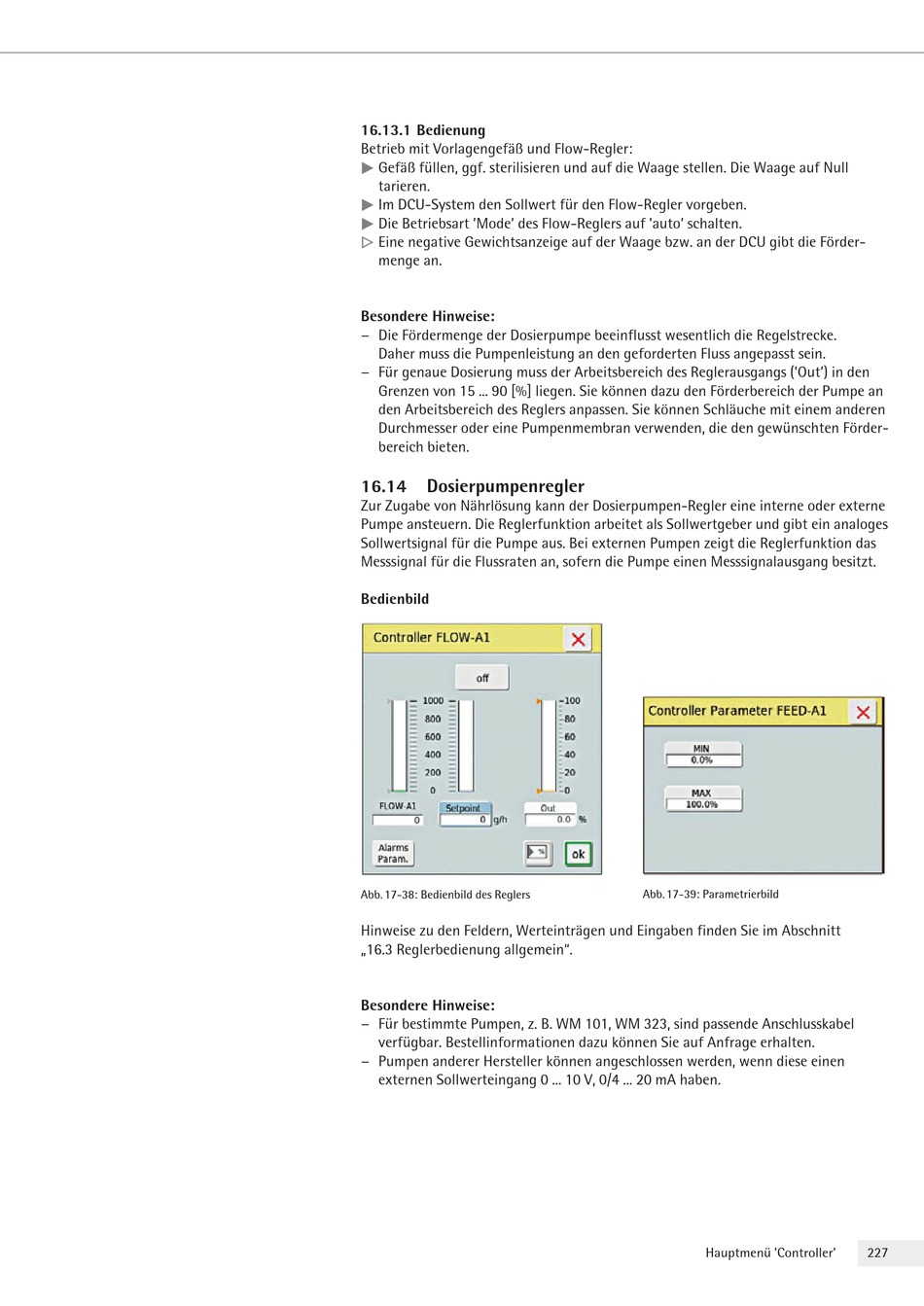

Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 227

16.13.1 Bedienung
Betrieb mit Vorlagengefäß und Flow-Regler:
t
Gefäß füllen, ggf. sterilisieren und auf die Waage stellen. Die Waage auf Null
tarieren.
t
Im DCU-System den Sollwert für den Flow-Regler vorgeben.
t
Die Betriebsart 'Mode' des Flow-Reglers auf 'auto' schalten.
y
Eine negative Gewichtsanzeige auf der Waage bzw. an der DCU gibt die Förder-
menge an.
Besondere Hinweise:
− Die Fördermenge der Dosierpumpe beeinflusst wesentlich die Regelstrecke.
Daher muss die Pumpenleistung an den geforderten Fluss angepasst sein.
− Für genaue Dosierung muss der Arbeitsbereich des Reglerausgangs ('Out') in den
Grenzen von 15 ... 90 [%] liegen. Sie können dazu den Förderbereich der Pumpe an
den Arbeitsbereich des Reglers anpassen. Sie können Schläuche mit einem anderen
Durchmesser oder eine Pumpenmembran verwenden, die den gewünschten Förder-
bereich bieten.
16.14 Dosierpumpenregler
Zur Zugabe von Nährlösung kann der Dosierpumpen-Regler eine interne oder externe
Pumpe ansteuern. Die Reglerfunktion arbeitet als Sollwertgeber und gibt ein analoges
Sollwertsignal für die Pumpe aus. Bei externen Pumpen zeigt die Reglerfunktion das
Messsignal für die Flussraten an, sofern die Pumpe einen Messsignalausgang besitzt.
Bedienbild
Abb. 17-38: Bedienbild des Reglers
Hinweise zu den Feldern, Werteinträgen und Eingaben finden Sie im Abschnitt
„16.3 Reglerbedienung allgemein".
Besondere Hinweise:
− Für bestimmte Pumpen, z. B. WM 101, WM 323, sind passende Anschlusskabel
verfügbar. Bestellinformationen dazu können Sie auf Anfrage erhalten.
− Pumpen anderer Hersteller können angeschlossen werden, wenn diese einen
externen Sollwerteingang 0 ... 10 V, 0/4 ... 20 mA haben.
Abb. 17-39: Parametrierbild
Hauptmenü 'Controller' 227 227
