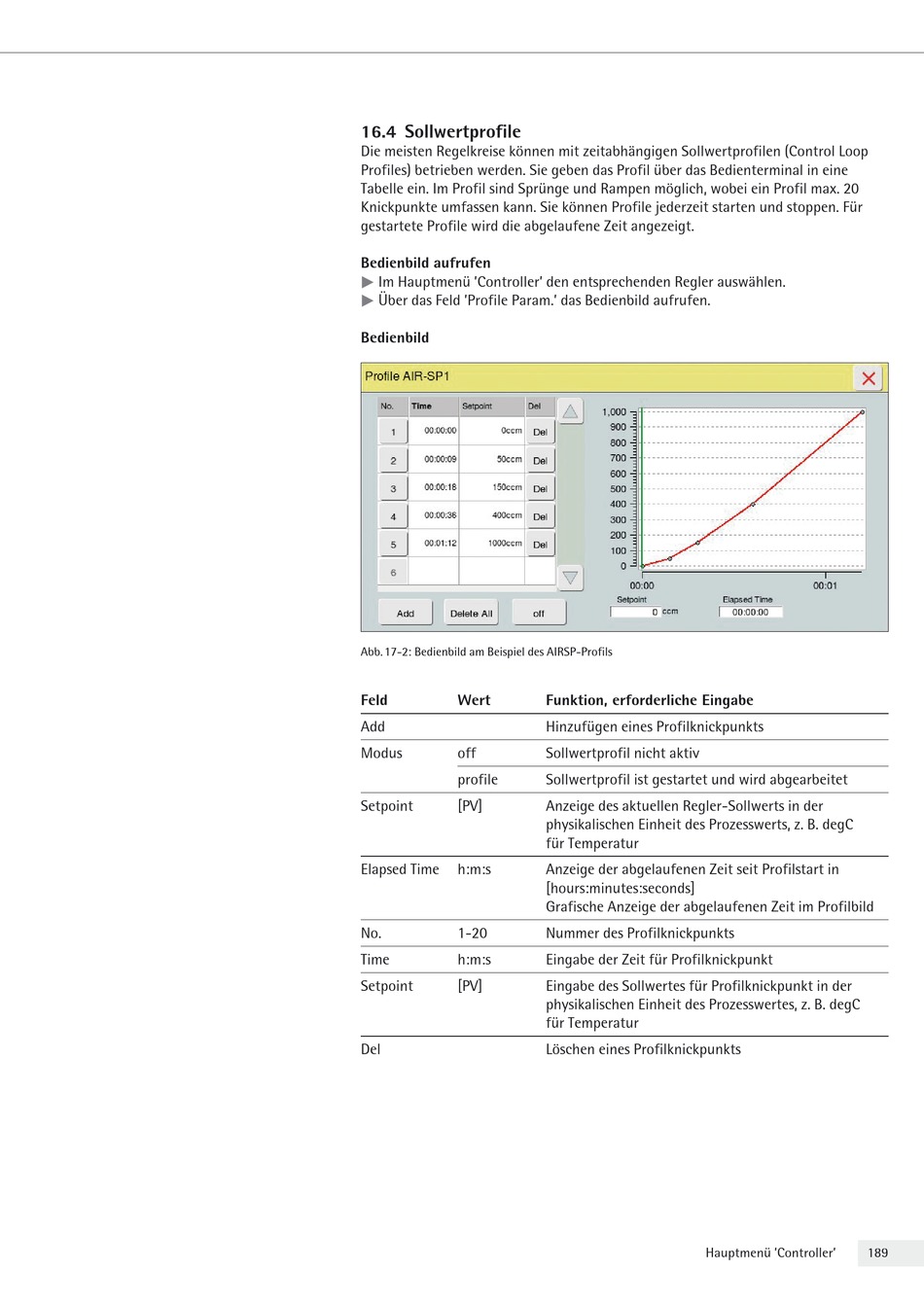

16.4 Sollwertprofile
Die meisten Regelkreise können mit zeitabhängigen Sollwertprofilen (Control Loop
Profiles) betrieben werden. Sie geben das Profil über das Bedienterminal in eine
Tabelle ein. Im Profil sind Sprünge und Rampen möglich, wobei ein Profil max. 20
Knickpunkte umfassen kann. Sie können Profile jederzeit starten und stoppen. Für
gestartete Profile wird die abgelaufene Zeit angezeigt.
Bedienbild aufrufen
t
Im Hauptmenü 'Controller' den entsprechenden Regler auswählen.
t
Über das Feld 'Profile Param.' das Bedienbild aufrufen.
Bedienbild
Abb. 17-2: Bedienbild am Beispiel des AIRSP-Profils
Feld Wert
Add
Modus off
profile
Setpoint [PV]
Elapsed Time h:m:s
No. 1-20
Time h:m:s
Setpoint [PV]
Del
Funktion, erforderliche Eingabe
Hinzufügen eines Profilknickpunkts
Sollwertprofil nicht aktiv
Sollwertprofil ist gestartet und wird abgearbeitet
Anzeige des aktuellen Regler-Sollwerts in der
physikalischen Einheit des Prozesswerts, z. B. degC
für Temperatur
Anzeige der abgelaufenen Zeit seit Profilstart in
[hours:minutes:seconds]
Grafische Anzeige der abgelaufenen Zeit im Profilbild
Nummer des Profilknickpunkts
Eingabe der Zeit für Profilknickpunkt
Eingabe des Sollwertes für Profilknickpunkt in der
physikalischen Einheit des Prozesswertes, z. B. degC
für Temperatur
Löschen eines Profilknickpunkts
