Parametrierung des Führungsreglers

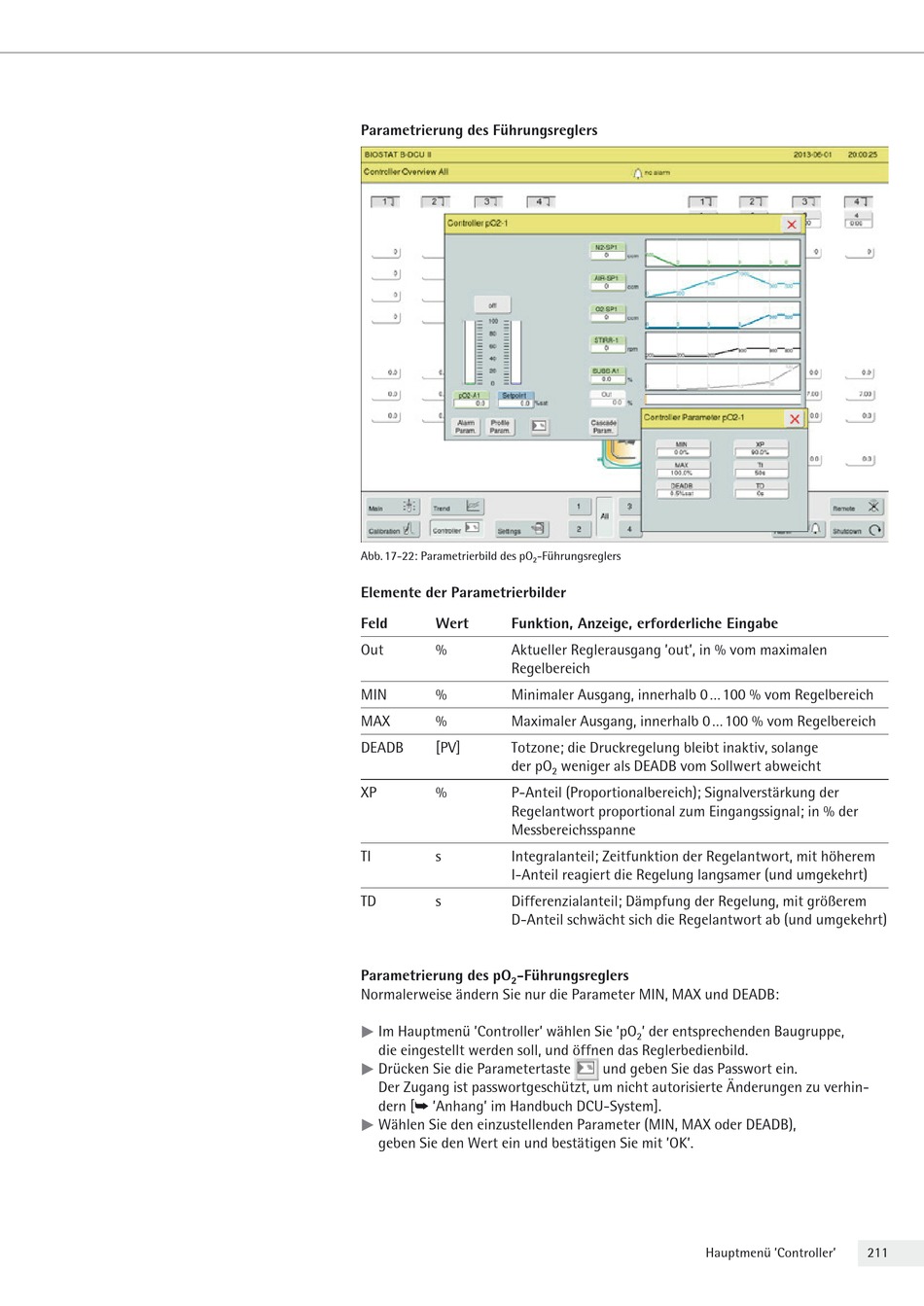

Abb. 17-22: Parametrierbild des pO
2
Elemente der Parametrierbilder
Feld Wert Funktion, Anzeige, erforderliche Eingabe
Out % Aktueller Reglerausgang 'out', in % vom maximalen
Regelbereich
MIN % Minimaler Ausgang, innerhalb 0 ... 100 % vom Regelbereich
MAX % Maximaler Ausgang, innerhalb 0 ... 100 % vom Regelbereich
DEADB [PV] Totzone; die Druckregelung bleibt inaktiv, solange
der pO
XP % P-Anteil (Proportionalbereich); Signalverstärkung der
Regelantwort proportional zum Eingangssignal; in % der
Messbereichsspanne
TI s Integralanteil; Zeitfunktion der Regelantwort, mit höherem
I-Anteil reagiert die Regelung langsamer (und umgekehrt)
TD s Differenzialanteil; Dämpfung der Regelung, mit größerem
D-Anteil schwächt sich die Regelantwort ab (und umgekehrt)
Parametrierung des pO -Führungsreglers
2
Normalerweise ändern Sie nur die Parameter MIN, MAX und DEADB:
t
Im Hauptmenü 'Controller' wählen Sie 'pO
die eingestellt werden soll, und öffnen das Reglerbedienbild.
t
Drücken Sie die Parametertaste
Der Zugang ist passwortgeschützt, um nicht autorisierte Änderungen zu verhin-
dern [ 'Anhang' im Handbuch DCU-System].
t
Wählen Sie den einzustellenden Parameter (MIN, MAX oder DEADB),
geben Sie den Wert ein und bestätigen Sie mit 'OK'.
-Führungsreglers
weniger als DEADB vom Sollwert abweicht
2
' der entsprechenden Baugruppe,
2
und geben Sie das Passwort ein.
