134 Hauptmenü 'Trend'
14. Hauptmenü 'Trend'
14.1 Trend-Display
Mit der Trend-Anzeige kann der Anwender Prozesswerte für einen Zeitraum von bis
zu 72 Stunden grafisch darstellen. Dieser Überblick über den Prozessverlauf erlaubt
beispielsweise eine Abschätzung, ob der Prozess wie erwartet verläuft oder ob Unre-
gelmäßigkeiten bzw. Störungen zu er-kennen sind. Die Trend-Darstellung gilt rück-
wirkend vom aktuellen Zeitpunkt an und bietet:
− bis zu 8 (wählbare) Kanäle
− Zeitbasis 1, 12, 24, 36 und 72 Stunden
− Zoomfaktor 1, 2 und 5
Bedienbild

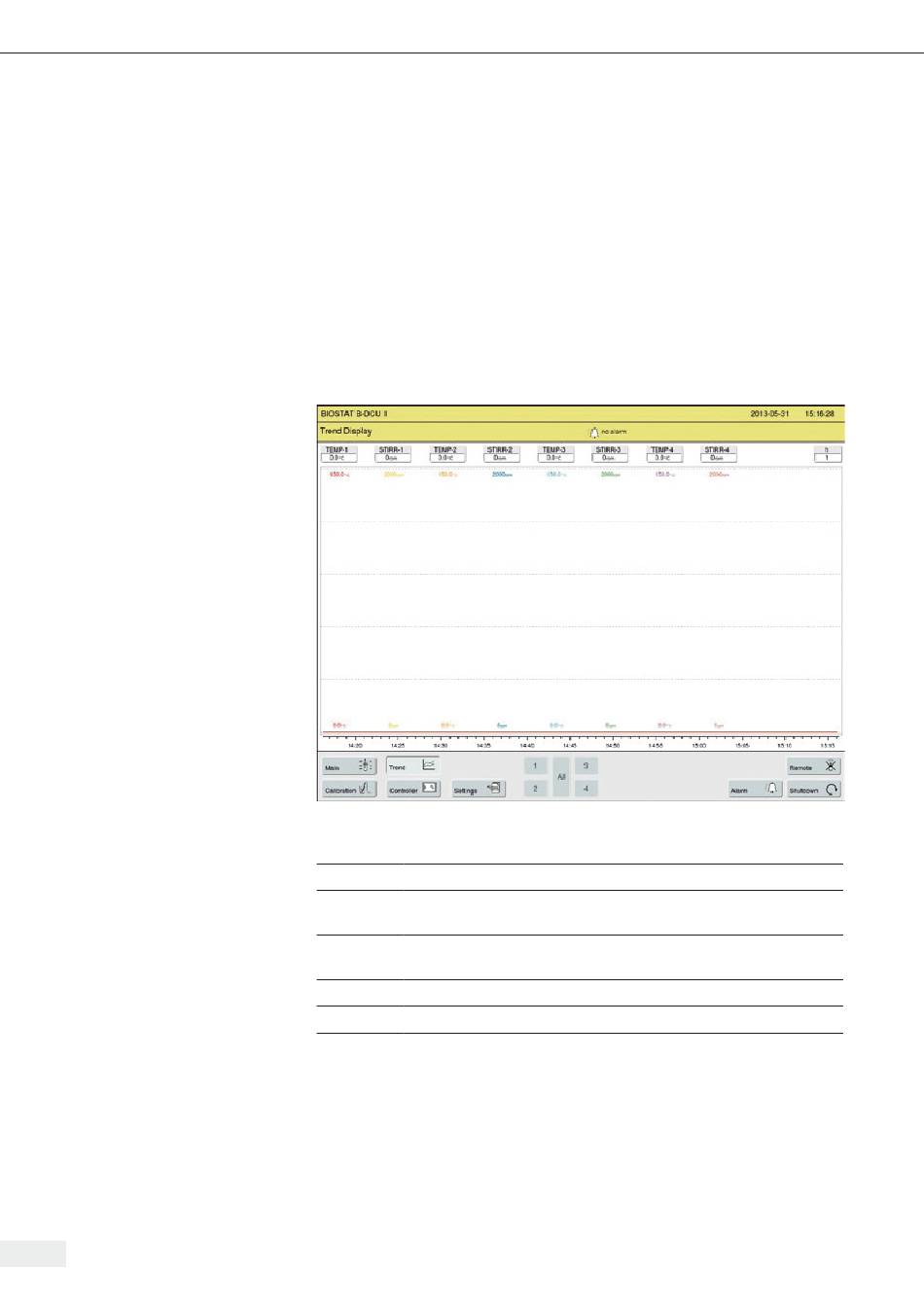

Abb. 15-1: Übersichtsmenü der Trend-Funktion (keine Aufzeichnung aktiv)
Feld Wert Funktion, erforderliche Eingabe
Tastenzeile 1 ... 8 Anzeige und Einstellung der Kanäle
Diagramm 1 ... 8 Linien-Diagramm der gewählten Kanäle (y) über die Zeit
(x)
Oben Obergrenzen der gewählten Anzeigebereiche für jeden
Kanal
Mitte Linien-Diagramm in Farbe
Unten Untergrenzen der Anzeigebereiche für jeden Kanal
Untertitel HH:MM:SS Zeitskalierung
