Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 131

Tatsächlich angezeigte Funktionselemente hängen von der Konfiguration des DCU-
Systems, vom kontrolliertem Endgerät, wie z. B. dem Typ des Bioreaktors, oder von der
Spezifikation des Kunden ab.
13.2 Prozessanzeigen im Hauptmenü 'Main'
Die Funktionselemente können zugehörige Prozesswerte anzeigen:
− Messwerte angeschlossener Sonden wie z. B. pH, pO
− Berechnete Größen wie Dosiermengen von Pumpen, berechnete Werte arithmeti-
scher Funktionen, etc.
− Prozesslaufzeitanzeigen
− Mess- und Kenndaten aus der Rückmeldung externer Komponenten wie z. B. Dreh-
zahlregelung, Massflow-Controllern, Waagen. etc.
13.3 Direktzugriff auf Untermenüs

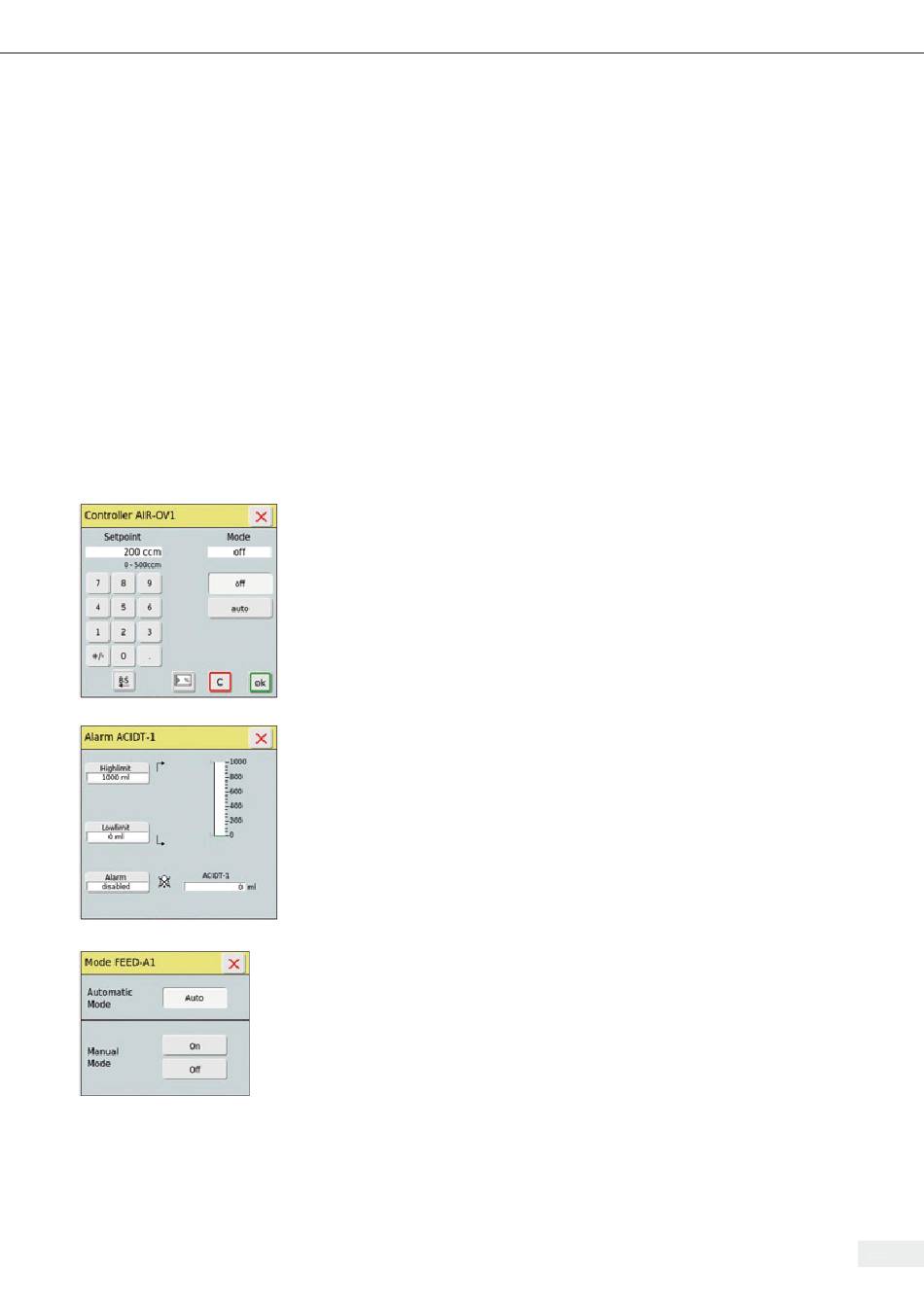

Die folgenden Menübilder zeigen Beispiele für die vom Hauptbildschirm 'Main' aus
zugänglichen Untermenüs und Einstellmöglichkeiten des Mess- und Regelsystems.
Wählbare Untermenüs und und einstellbare Parameter hängen von der Konfiguration
ab:
Sollwertvorgabe und Betriebsartenwahl für Kopfraumbegasung (Overlay) für Air und
CO und Medienbegasung (Sparger) für alle Gase, Beispielmenü 'AIR-OV1'
2
Einstellung der Alarmgrenzen und Aktivierung der Alarm-überwachung für Totalizer,
Beispiel 'ACIDT_#'
Betriebsartenwahl für Korrekturmittelpumpen, Beispiel 'FEED_A#'
, Foam, etc.
2
Hauptmenü 'Main' 131 131
