Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 198

Bei Eingabe der MIN/MAX-Ausgangsgrenzen bzw. direkter Eingabe im Feld OUT muss
der zulässige Drehzahlregelbereich berücksichtigt werden.
Beispiel
Bei Auslegung der Drehzahlregelung MIN/MAX 0 ... 100 % für den Drehzahbereich
0 ... 2000 rpm und 1200 rpm als zulässige max. Drehzahl muss ein Wert von [ OUT:
MAX: 60%] eingestellt sein.

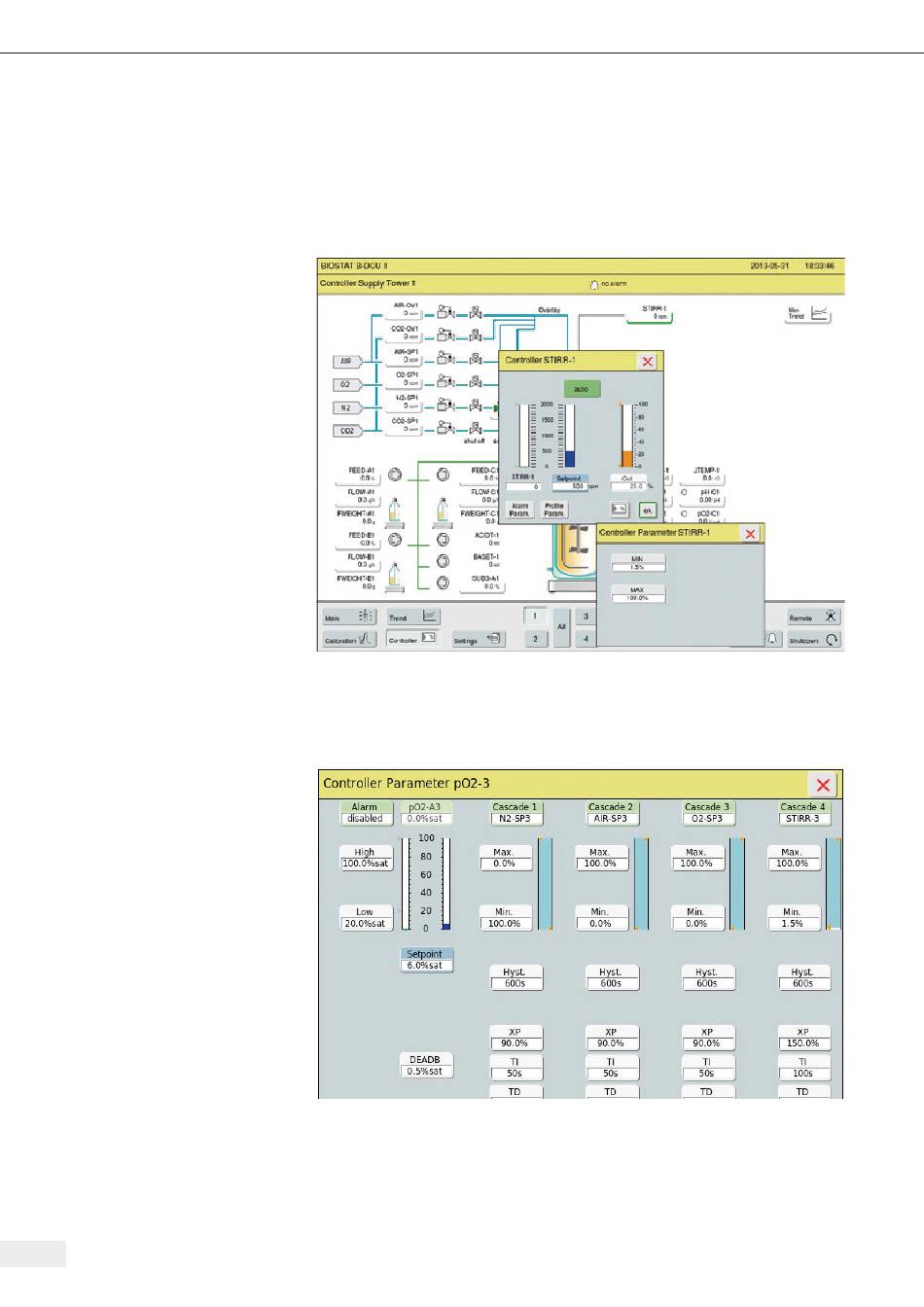

Abb. 17-10: Parametrierung des Drehzahlreglers
Für den Betrieb als Folgeregler in der pO -Kaskadenregelung geben Sie über die
2
Ausgangsbegrenzungen MIN / MAX die Drehzahlen ein, deren Über- oder Unter-
schreiten als Weiterschaltbedingung dient.
Abb. 17-11: Drehzahlregler im Parametrierbild des pO -Reglers für Einstellung der Umschaltbedingungen
2
der Kaskadenregelung.
198 Hauptmenü 'Controller'
