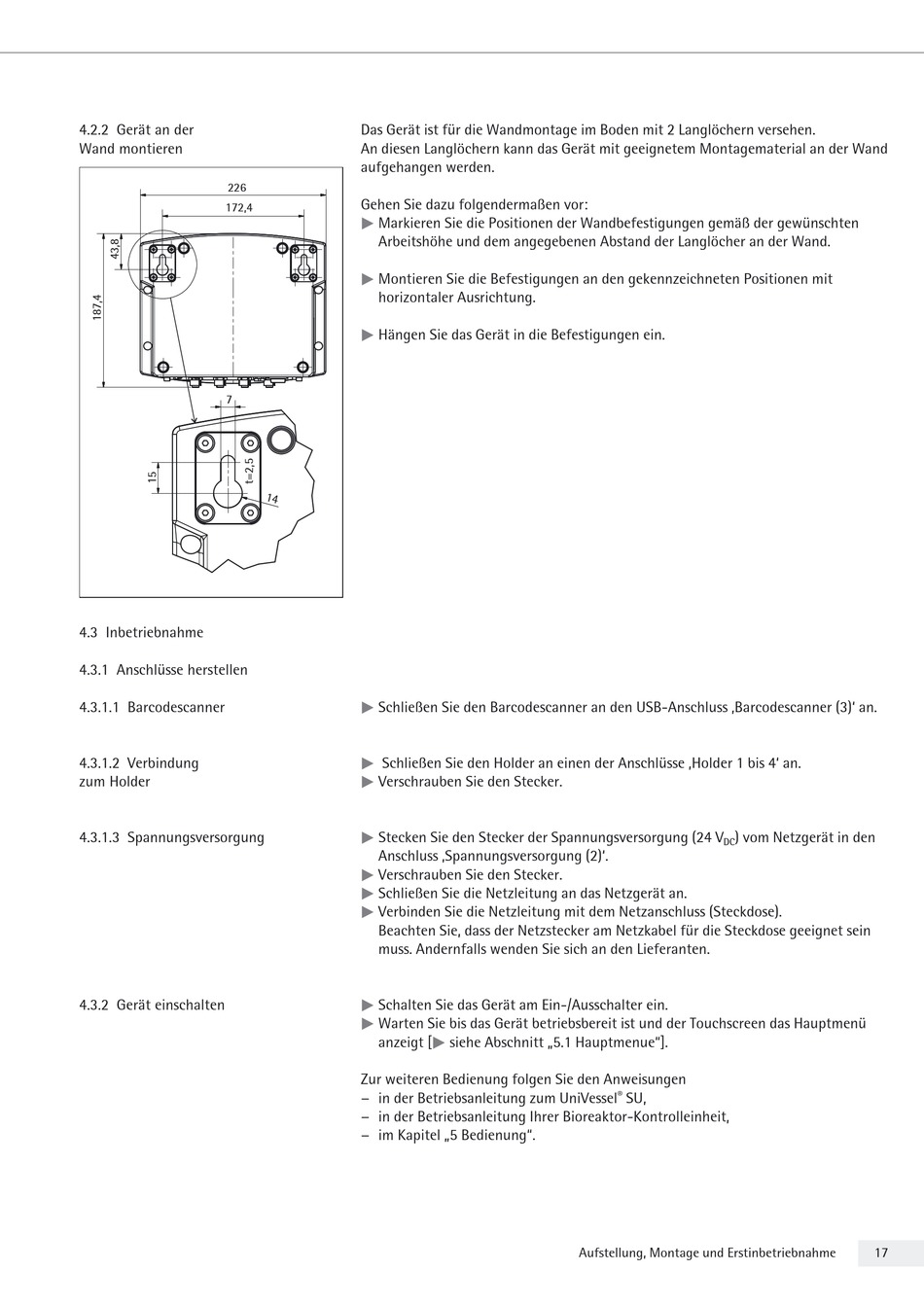

4.2.2 Gerät an der
Wand montieren
226
172,4
7
4.3 Inbetriebnahme
4.3.1 Anschlüsse herstellen
4.3.1.1 Barcodescanner
4.3.1.2 Verbindung
zum Holder
4.3.1.3 Spannungsversorgung
4.3.2 Gerät einschalten
Das Gerät ist für die Wandmontage im Boden mit 2 Langlöchern versehen.
An diesen Langlöchern kann das Gerät mit geeignetem Montagematerial an der Wand
aufgehangen werden.
Gehen Sie dazu folgendermaßen vor:
t
Markieren Sie die Positionen der Wandbefestigungen gemäß der gewünschten
Arbeitshöhe und dem angegebenen Abstand der Langlöcher an der Wand.
t
Montieren Sie die Befestigungen an den gekennzeichneten Positionen mit
horizontaler Ausrichtung.
t
Hängen Sie das Gerät in die Befestigungen ein.
t
Schließen Sie den Barcodescanner an den USB-Anschluss ‚Barcodescanner (3)' an.
t
Schließen Sie den Holder an einen der Anschlüsse ‚Holder 1 bis 4' an.
t
Verschrauben Sie den Stecker.
t
Stecken Sie den Stecker der Spannungsversorgung (24 V
Anschluss ‚Spannungsversorgung (2)'.
t
Verschrauben Sie den Stecker.
t
Schließen Sie die Netzleitung an das Netzgerät an.
t
Verbinden Sie die Netzleitung mit dem Netzanschluss (Steckdose).
Beachten Sie, dass der Netzstecker am Netzkabel für die Steckdose geeignet sein
muss. Andernfalls wenden Sie sich an den Lieferanten.
t
Schalten Sie das Gerät am Ein-/Ausschalter ein.
t
Warten Sie bis das Gerät betriebsbereit ist und der Touchscreen das Hauptmenü
anzeigt
[t
siehe Abschnitt „5.1 Hauptmenue"].
Zur weiteren Bedienung folgen Sie den Anweisungen
− in der Betriebsanleitung zum UniVessel
− in der Betriebsanleitung Ihrer Bioreaktor-Kontrolleinheit,
− im Kapitel „5 Bedienung".
) vom Netzgerät in den
DC
®
SU,
Aufstellung, Montage und Erstinbetriebnahme
17
