Sartorius Stedim Biotech BIOSTAT B-DCU II Betriebsanleitung Seite 29

3.3 Versorgungseinheiten
1 3 4
7
8

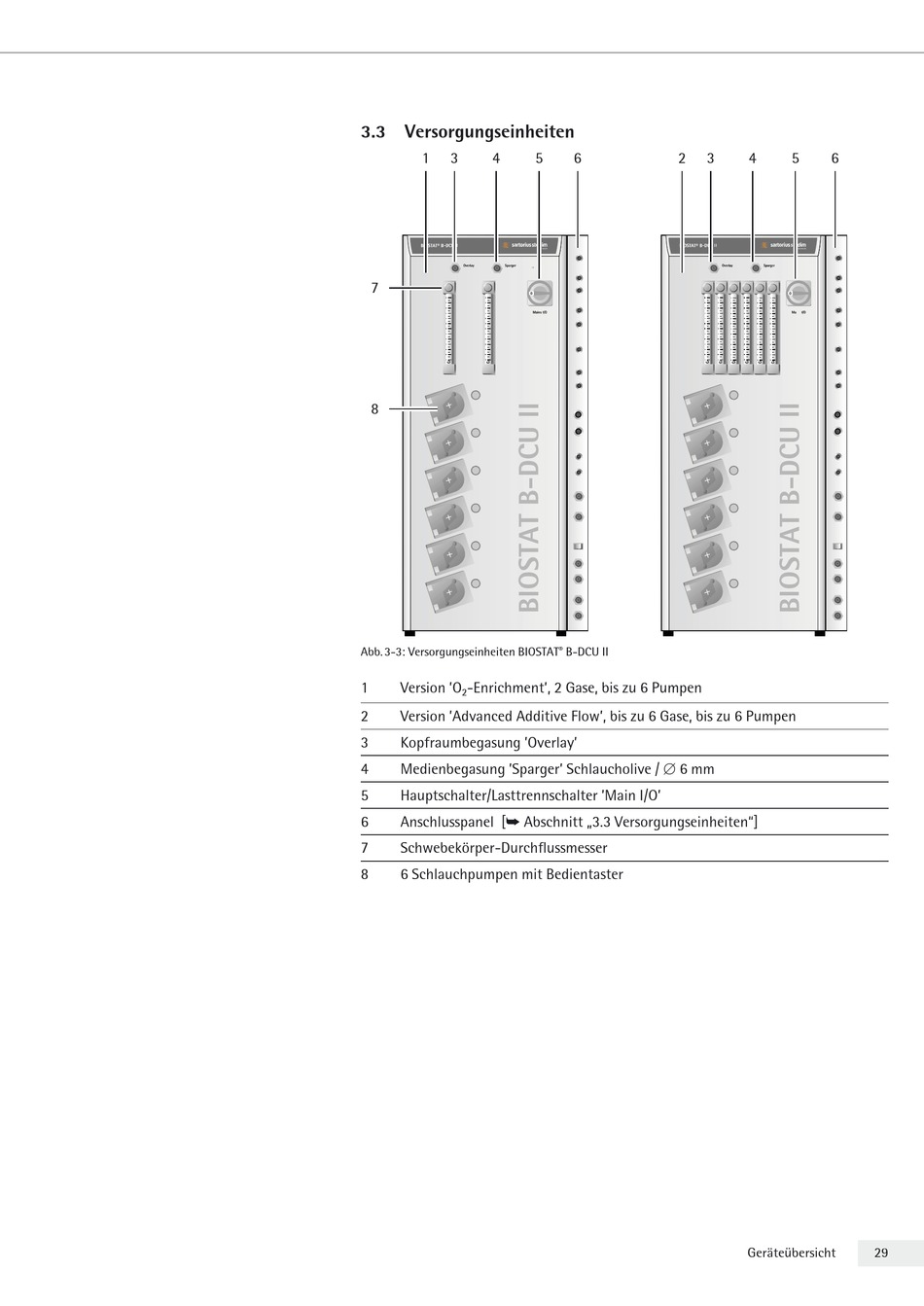

Abb. 3-3: Versorgungseinheiten BIOSTAT
1 Version 'O -Enrichment', 2 Gase, bis zu 6 Pumpen
2
2 Version 'Advanced Additive Flow', bis zu 6 Gase, bis zu 6 Pumpen
3 Kopfraumbegasung 'Overlay'
4 Medienbegasung 'Sparger' Schlaucholive / d 6 mm
5 Hauptschalter/Lasttrennschalter 'Main I/O'
6 Anschlusspanel [ Abschnitt „3.3 Versorgungseinheiten"]
7 Schwebekörper-Durchflussmesser
8 6 Schlauchpumpen mit Bedientaster
5 6 2 3
® B-DCU II
4 5 6
Geräteübersicht 29 29
