5.6.3 Moteurs 3 fils
Les moteurs MS 402 3 fils sont équipés d'une pro-
tection moteur et doivent être connectés au secteur
via un coffret de commande Grundfos SA-SPM 5, 7
ou 8 sans protection moteur.
Les moteurs MS 4000 3 fils doivent être connectés
au secteur via un coffret de commande Grundfos
SA-SPM 5, 7 ou 8 sans protection moteur.
En cas d'utilisation d'un disjoncteur traditionnel, la
connexion électrique doit être effectuée comme
décrit ci-dessous.
5.6.4 Contrôle du sens de rotation
Lorsque le moteur est sous tension, déterminer le
bon sens de rotation comme suit :
1. Avant le démarrage, ajouter quelques gouttes
d'eau à la garniture mécanique.
2. Faire démarrer le moteur et vérifier le sens de
rotation en observant l'arbre du moteur.
Les pompes Grundfos SP doivent tourner dans le
sens anti-horaire.
3. Comparer le point 1 avec la sollicitation de la
pompe.
4. Si le sens de rotation est incorrect, inverser deux
des phases de connexion. Pour les moteurs bobi-
nés pour un démarrage étoile-triangle, remplacer
U1 par V1 et U2 par V2.
152
5.6.5 Moteurs bobinés pour un démarrage direct
Le branchement des moteurs immergés Grundfos
bobinés pour un démarrage direct est indiqué ci-des-
sous ainsi qu'à la fig. 11.
Branchement/câble
Alimentation
secteur
Moteurs Grundfos 4" et 6"
PE
L1
L2
L3
Vérifier le sens de rotation comme indiqué au
paragraphe 5.6.4 Contrôle du sens de
PE L1 L2
PE U
M
3

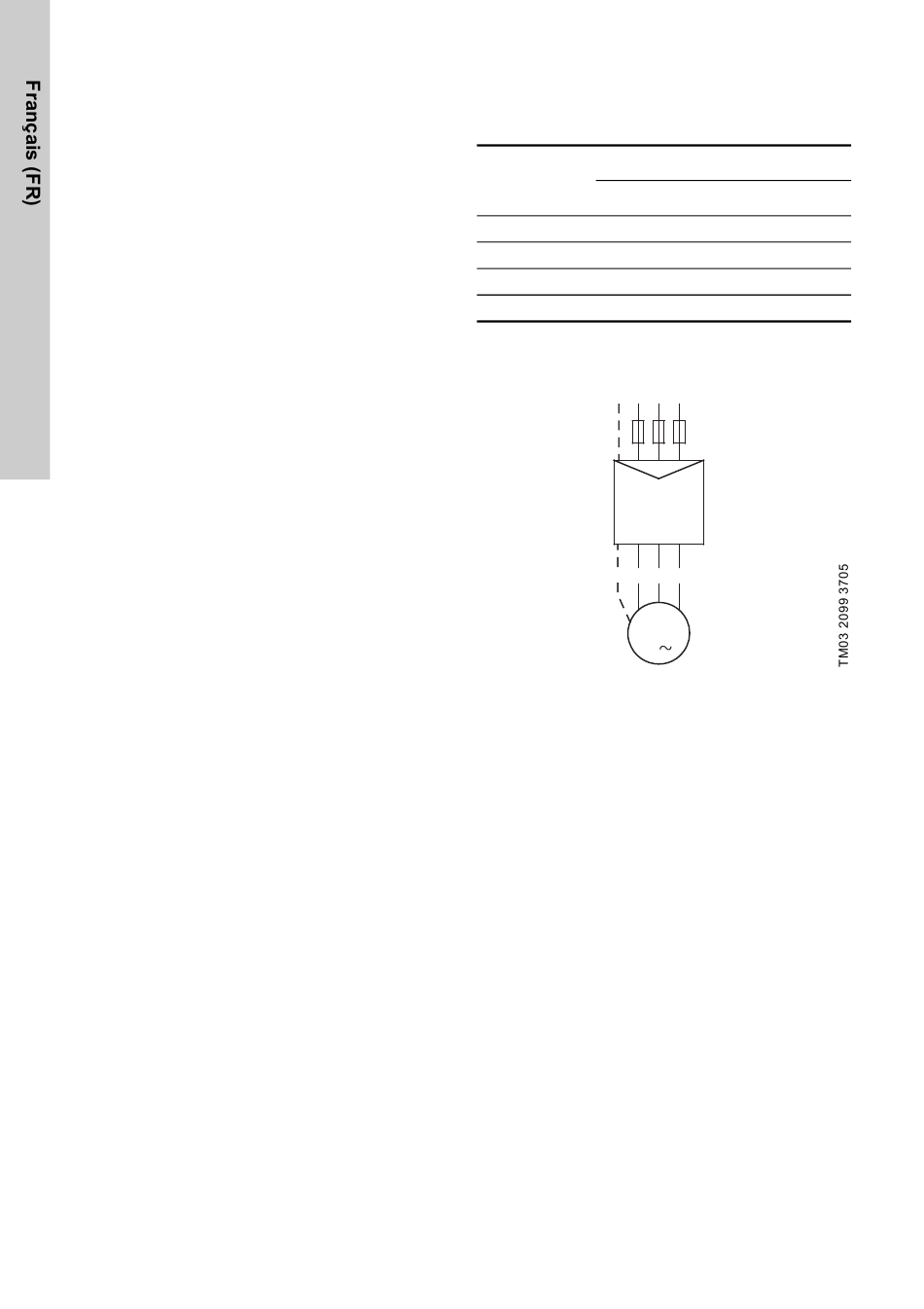

Fig. 11 Moteurs bobinés pour un démarrage
direct
PE (jaune/vert)
U (marron)
V (noir)
W (gris)
rotation.
L3
V W
