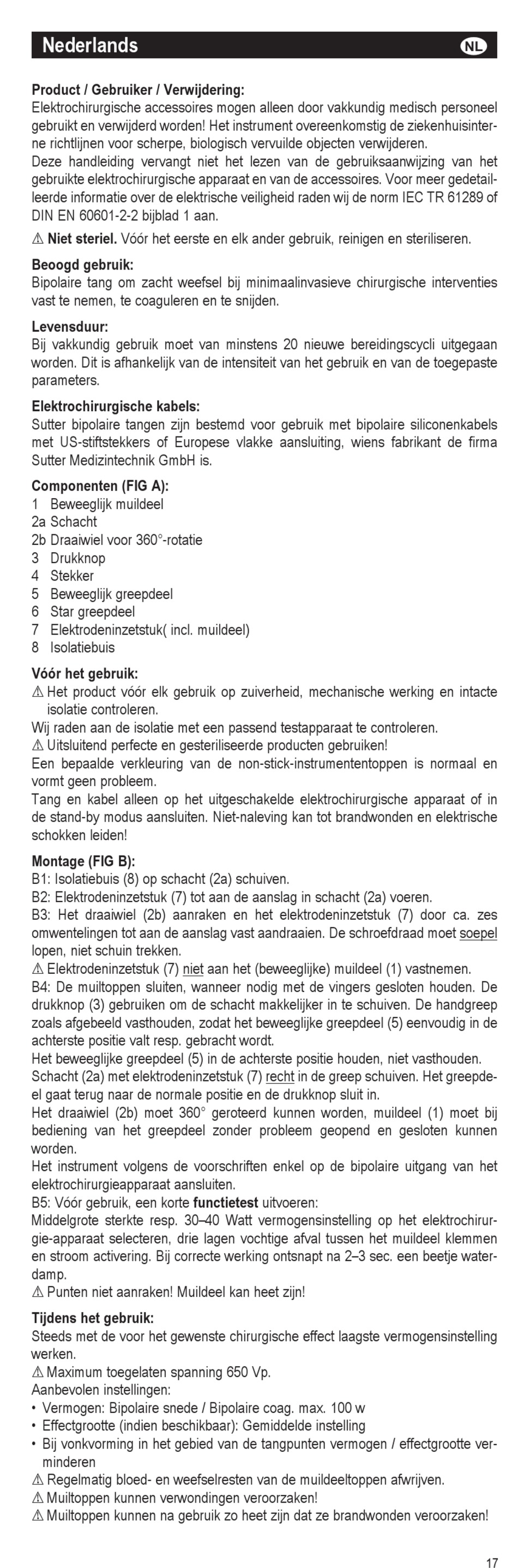

Bipolaire Tang - Sutter Bison Bedienungsanleitung

Nederlands
Product / Gebruiker / Verwijdering:
Elektrochirurgische accessoires mogen alleen door vakkundig medisch personeel
gebruikt en verwijderd worden! Het instrument overeenkomstig de ziekenhuisinter-
ne richtlijnen voor scherpe, biologisch vervuilde objecten verwijderen.
Deze handleiding vervangt niet het lezen van de gebruiksaanwijzing van het
gebruikte elektrochirurgische apparaat en van de accessoires. Voor meer gedetail-
leerde informatie over de elektrische veiligheid raden wij de norm IEC TR 61289 of
DIN EN 60601-2-2 bijblad 1 aan.
a Niet steriel. Vóór het eerste en elk ander gebruik, reinigen en steriliseren.
Beoogd gebruik:
Bipolaire tang om zacht weefsel bij minimaalinvasieve chirurgische interventies
vast te nemen, te coaguleren en te snijden.
Levensduur:
Bij vakkundig gebruik moet van minstens 20 nieuwe bereidingscycli uitgegaan
worden. Dit is afhankelijk van de intensiteit van het gebruik en van de toegepaste
parameters.
Elektrochirurgische kabels:
Sutter bipolaire tangen zijn bestemd voor gebruik met bipolaire siliconenkabels
met US-stiftstekkers of Europese vlakke aansluiting, wiens fabrikant de firma
Sutter Medizintechnik GmbH is.
Componenten (FIG A):
1 Beweeglijk muildeel
2a Schacht
2b Draaiwiel voor 360°-rotatie
3 Drukknop
4 Stekker
5 Beweeglijk greepdeel
6 Star greepdeel
7 Elektrodeninzetstuk( incl. muildeel)
8 Isolatiebuis
Vóór het gebruik:
a Het product vóór elk gebruik op zuiverheid, mechanische werking en intacte
isolatie controleren.
Wij raden aan de isolatie met een passend testapparaat te controleren.
a Uitsluitend perfecte en gesteriliseerde producten gebruiken!
Een bepaalde verkleuring van de non-stick-instrumententoppen is normaal en
vormt geen probleem.
Tang en kabel alleen op het uitgeschakelde elektrochirurgische apparaat of in
de stand-by modus aansluiten. Niet-naleving kan tot brandwonden en elektrische
schokken leiden!
Montage (FIG B):
B1: Isolatiebuis (8) op schacht (2a) schuiven.
B2: Elektrodeninzetstuk (7) tot aan de aanslag in schacht (2a) voeren.
B3: Het draaiwiel (2b) aanraken en het elektrodeninzetstuk (7) door ca. zes
omwentelingen tot aan de aanslag vast aandraaien. De schroefdraad moet soepel
lopen, niet schuin trekken.
a Elektrodeninzetstuk (7) niet aan het (beweeglijke) muildeel (1) vastnemen.
B4: De muiltoppen sluiten, wanneer nodig met de vingers gesloten houden. De
drukknop (3) gebruiken om de schacht makkelijker in te schuiven. De handgreep
zoals afgebeeld vasthouden, zodat het beweeglijke greepdeel (5) eenvoudig in de
achterste positie valt resp. gebracht wordt.
Het beweeglijke greepdeel (5) in de achterste positie houden, niet vasthouden.
Schacht (2a) met elektrodeninzetstuk (7) recht in de greep schuiven. Het greepde -
el gaat terug naar de normale positie en de drukknop sluit in.
Het draaiwiel (2b) moet 360° geroteerd kunnen worden, muildeel (1) moet bij
bediening van het greepdeel zonder probleem geopend en gesloten kunnen
worden.
Het instrument volgens de voorschriften enkel op de bipolaire uitgang van het
elektrochirurgieapparaat aansluiten.
B5: Vóór gebruik, een korte functietest uitvoeren:
Middelgrote sterkte resp. 30–40 Watt vermogensinstelling op het elektrochirur-
gie-apparaat selecteren, drie lagen vochtige afval tussen het muildeel klemmen
en stroom activering. Bij correcte werking ontsnapt na 2–3 sec. een beetje water-
damp.
a Punten niet aanraken! Muildeel kan heet zijn!
Tijdens het gebruik:
Steeds met de voor het gewenste chirurgische effect laagste vermogensinstelling
werken.
a Maximum toegelaten spanning 650 Vp.
Aanbevolen instellingen:
• Vermogen: Bipolaire snede / Bipolaire coag. max. 100 w
• Effectgrootte (indien beschikbaar): Gemiddelde instelling
• Bij vonkvorming in het gebied van de tangpunten vermogen / effectgrootte ver-
minderen
a Regelmatig bloed- en weefselresten van de muildeeltoppen afwrijven.
a Muiltoppen kunnen verwondingen veroorzaken!
a Muiltoppen kunnen na gebruik zo heet zijn dat ze brandwonden veroorzaken!
NL
17
